Austausch von Bauelementen

8.2.1 Austausch des Lüfters
Bauform H
Der Lüfter befindet sich im Lüfterkasten an der Oberseite
des Gerätes.
♦ Stecker X20 abziehen
♦ Die beiden Befestigungsschrauben M8 (SW 13) lösen.
♦ Die beiden Befestigungsschrauben M4 lockern und
Kunststoff-Abdeckung zur Seite schwenken.
♦ Den Lüfterkasten nach vorne bis zum Anschlag
herausziehen.
♦ Dann über den Anschlag heben (hinten) und zur
Gänze aus dem Gerät nehmen.
♦ Die Montage erfolgt in umgekehrter Reihenfolge.
Achtung!
Die beiden Befestigungsschrauben M8 dienen
gleichzeitig zur Erdung des Lüfterkastens, daher
unbedingt beide festschrauben.
Bauform K
Die beiden Lüfter befinden sich im Lüfterkasten an der
Oberseite des Gerätes.
♦ Stecker X20 abziehen
♦ Die beiden Befestigungsschrauben M8 (SW 13) lösen.
♦ Den Lüfterkasten nach vorne herausziehen.
♦ Die Montage erfolgt in umgekehrter Reihenfolge.
8-2
DEUTSCH
Der Lüfter darf nur von qualifizierten Personen ausgetauscht werden.
Durch die Zwischenkreis- und TSE-Kondensatoren in den angeschlossenen
Wechselrichtern ist auch nach dem Freischalten noch für 5 min gefährliche
Spannung vorhanden.
Bei Nichtbeachtung dieser Warnhinweise können Tod, schwere Körperverlet-
zung oder erheblicher Sachschaden die Folge sein.
Der Lüfterkasten wiegt bei Bauform H ca.16kg, bei Bauform K ca.32kg. Dies ist bei
Ausbau das Lüfterkastens zu beachten.
Bei Nichtbeachtung können schwere Körperverletzung oder erheblicher Sachschaden
die Folge sein.
WARNUNG
M8
Lüfter E1
X20

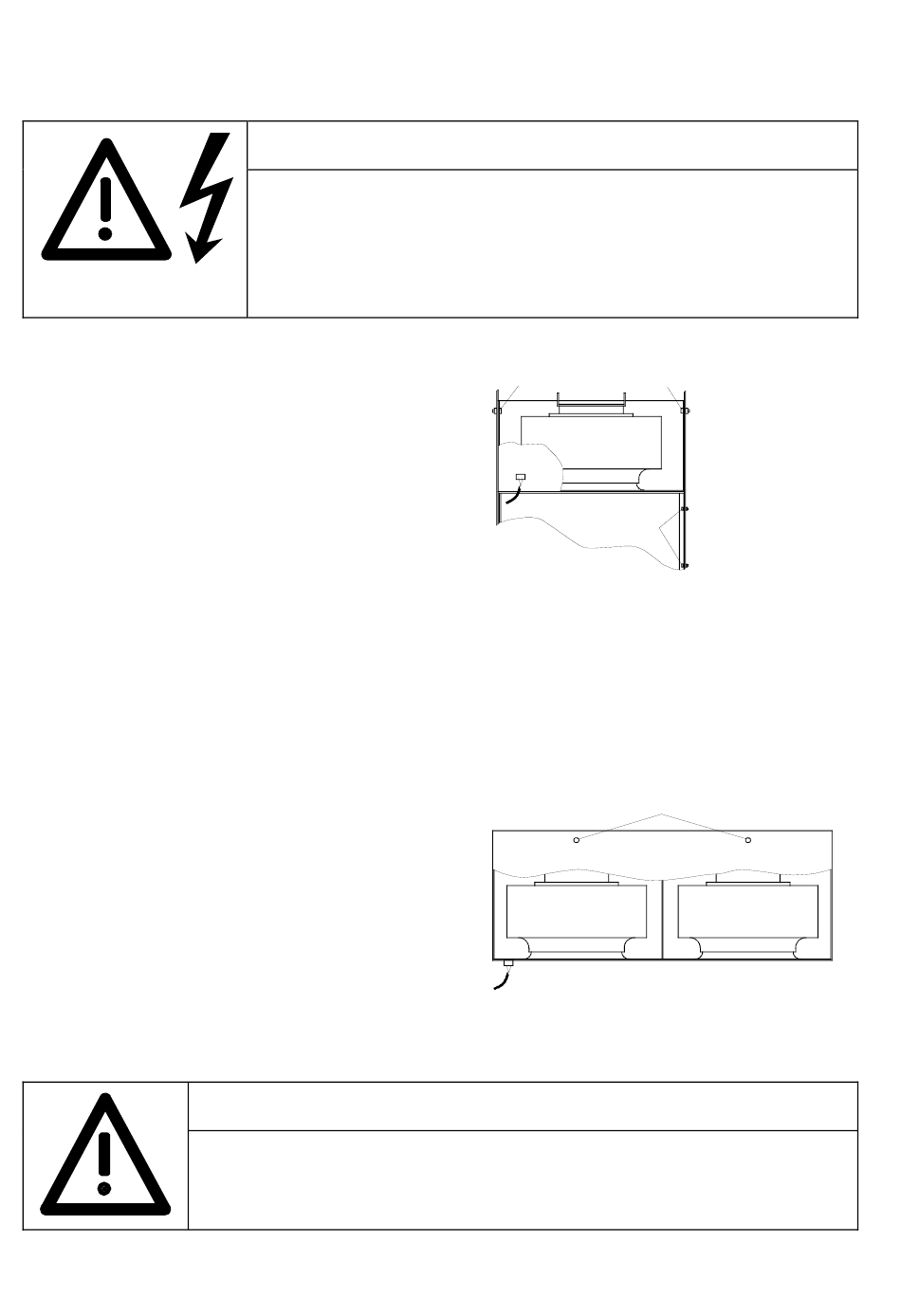

Bild 8.1 Lüfter (AC 230V) für Bauform H
Lüfter E1
X20
Bild 8.2 Lüfter (AC 230V) für Bauform K
WARNUNG
Siemens AG
M8
M4
M8
Lüfter E2
6SE7087-6AK85-0AA0
Einspeiseeinheit Betriebsanleitung
