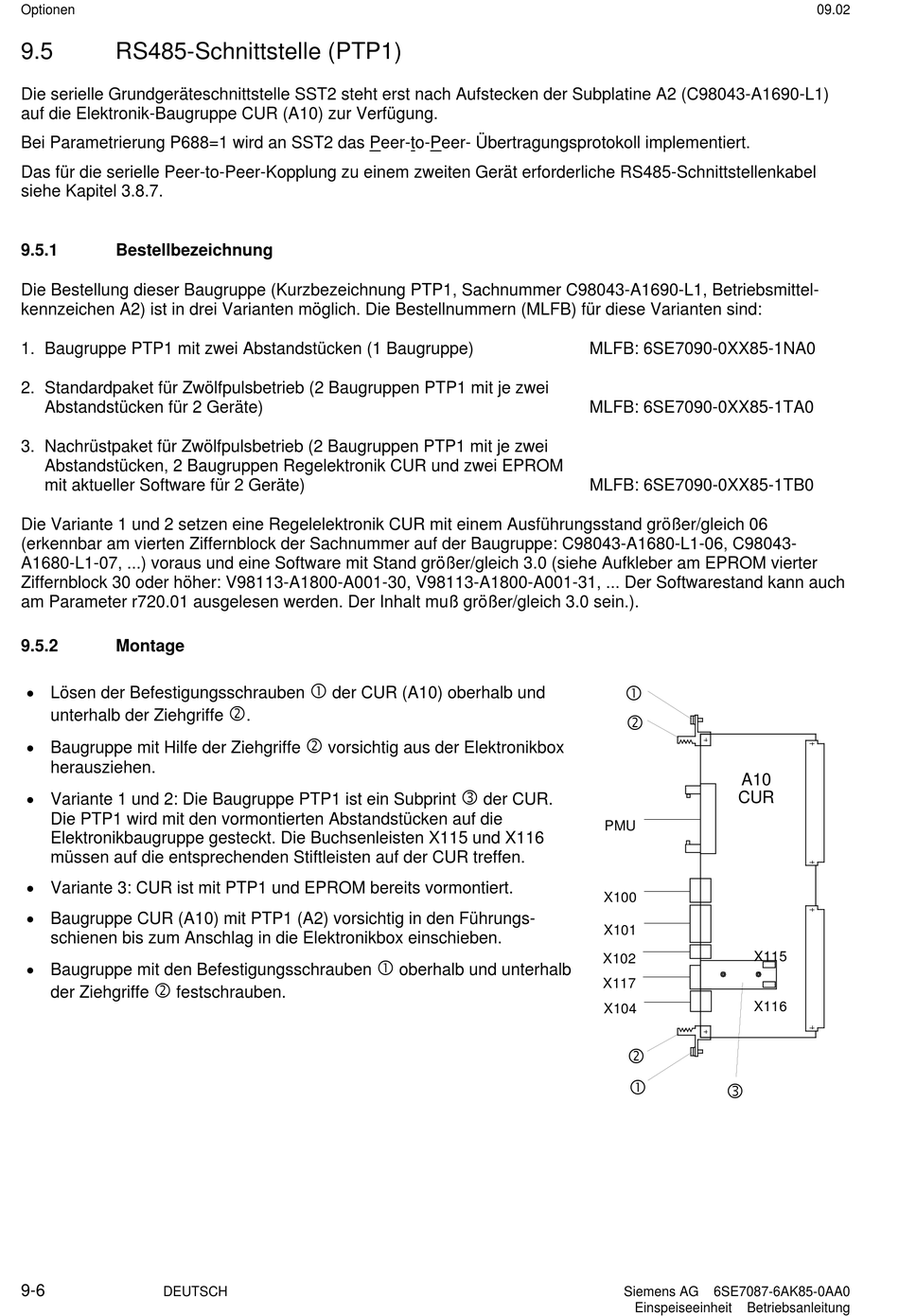

Rs485-Schnittstelle (Ptp1); Bestellbezeichnung; Montage - Siemens SIMOVERT Master Drives 6SE70 Betriebsanleitung

Optionen
9.5

RS485-Schnittstelle (PTP1)

Die serielle Grundgeräteschnittstelle SST2 steht erst nach Aufstecken der Subplatine A2 (C98043-A1690-L1)
auf die Elektronik-Baugruppe CUR (A10) zur Verfügung.
Bei Parametrierung P688=1 wird an SST2 das Peer-to-Peer- Übertragungsprotokoll implementiert.
Das für die serielle Peer-to-Peer-Kopplung zu einem zweiten Gerät erforderliche RS485-Schnittstellenkabel
siehe Kapitel 3.8.7.
9.5.1

Bestellbezeichnung

Die Bestellung dieser Baugruppe (Kurzbezeichnung PTP1, Sachnummer C98043-A1690-L1, Betriebsmittel-
kennzeichen A2) ist in drei Varianten möglich. Die Bestellnummern (MLFB) für diese Varianten sind:
1. Baugruppe PTP1 mit zwei Abstandstücken (1 Baugruppe)
2. Standardpaket für Zwölfpulsbetrieb (2 Baugruppen PTP1 mit je zwei
Abstandstücken für 2 Geräte)
3. Nachrüstpaket für Zwölfpulsbetrieb (2 Baugruppen PTP1 mit je zwei
Abstandstücken, 2 Baugruppen Regelektronik CUR und zwei EPROM
mit aktueller Software für 2 Geräte)
Die Variante 1 und 2 setzen eine Regelelektronik CUR mit einem Ausführungsstand größer/gleich 06
(erkennbar am vierten Ziffernblock der Sachnummer auf der Baugruppe: C98043-A1680-L1-06, C98043-
A1680-L1-07, ...) voraus und eine Software mit Stand größer/gleich 3.0 (siehe Aufkleber am EPROM vierter
Ziffernblock 30 oder höher: V98113-A1800-A001-30, V98113-A1800-A001-31, ... Der Softwarestand kann auch
am Parameter r720.01 ausgelesen werden. Der Inhalt muß größer/gleich 3.0 sein.).
9.5.2

Montage

• Lösen der Befestigungsschrauben
unterhalb der Ziehgriffe
• Baugruppe mit Hilfe der Ziehgriffe
herausziehen.
• Variante 1 und 2: Die Baugruppe PTP1 ist ein Subprint
Die PTP1 wird mit den vormontierten Abstandstücken auf die
Elektronikbaugruppe gesteckt. Die Buchsenleisten X115 und X116
müssen auf die entsprechenden Stiftleisten auf der CUR treffen.
• Variante 3: CUR ist mit PTP1 und EPROM bereits vormontiert.
• Baugruppe CUR (A10) mit PTP1 (A2) vorsichtig in den Führungs-
schienen bis zum Anschlag in die Elektronikbox einschieben.
• Baugruppe mit den Befestigungsschrauben
der Ziehgriffe festschrauben.
9-6
DEUTSCH
der CUR (A10) oberhalb und
.
vorsichtig aus der Elektronikbox
oberhalb und unterhalb
MLFB: 6SE7090-0XX85-1NA0
MLFB: 6SE7090-0XX85-1TA0
MLFB: 6SE7090-0XX85-1TB0
der CUR.
PMU
X100
X101
X102
X117
X104
Siemens AG
Einspeiseeinheit
09.02
A10
CUR
X115
X116
6SE7087-6AK85-0AA0
Betriebsanleitung
