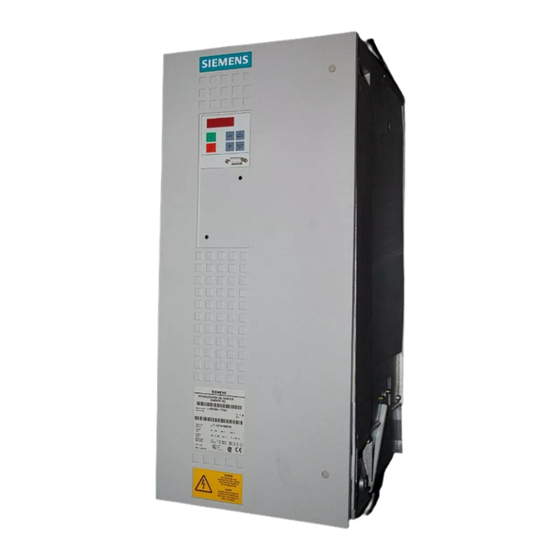

Siemens SIMOVERT Master Drives 6SE70 Betriebsanleitung

Einspeise-einheit bauform h und k
Vorschau ausblenden Andere Handbücher für SIMOVERT Master Drives 6SE70:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

s
SIMOVERT Master Drives
Einspeise-Einheit
Bauform H und K
Common Rectifier
Sizes H and K
Ausgabe / Edition: G
Betriebsanleitung
Operating Instructions
Bestell-Nr. / Order-No.: 6SE7087-6AK85-0AA0

Werbung

Kapitel

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Siemens SIMOVERT Master Drives 6SE70

  • Seite 1 Betriebsanleitung SIMOVERT Master Drives Operating Instructions Einspeise-Einheit Bauform H und K Common Rectifier Sizes H and K Ausgabe / Edition: G Bestell-Nr. / Order-No.: 6SE7087-6AK85-0AA0...
  • Seite 2 Übereinstimmung keine Garantie übernehmen. Die Angaben in dieser Druckschrift werden jedoch regelmäßig überprüft und notwendige Korrekturen sind in den nachfolgenden Auflagen SIMOVERT ® ist ein Warenzeichen von Siemens enthalten. Für Verbesserungsvorschläge sind wir dankbar. © Siemens AG 1994 All rights reserved...
  • Seite 3: Inhaltsverzeichnis

    Parametrierung für 12-Puls-Betrieb ................3-24 3.8.4 Steuer-/Zustandswort für 12-Puls-Betrieb (r599) und Steuerwort 2, Bit 23 ....3-26 3.8.5 Inbetriebnahme bei 12-Puls-Betrieb ................3-27 3.8.6 Redundanter Betrieb ....................... 3-29 3.8.7 RS485-Schnittstellenkabel für die Peer-To-Peer-Kopplung an SST2 ......3-30 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 4 (P052 = 2) ............... 4-36 4.3.9.3 Download bzw. Upread (P052 = 3) ................4-37 4.3.9.4 Hardware-Konfiguration (P052 = 4) ................4-38 4.3.9.5 Antriebseinstellung (P052 = 5) ..................4-39 4.3.9.6 Zwischenkreis formieren (P052 = 20) ................4-40 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 5 Sollwertkanal ........................5-17 5.10 Steuer und Zustandsbit-Verdrahtung ................5-18 5.11 Analoge Ein/Ausgabe ..................... 5-27 5.12 Schnittstellenkonfiguration ....................5-29 5.13 Diagnosefunktionen ......................5-34 5.14 Steuersatz ........................5-36 5.15 Werksparameter ......................5-37 5.16 Profilparameter ........................ 5-38 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 6 DriveMonitor ........................9-8 9.6.1 Installation der Software ....................9-8 9.6.2 Anschluss der Einspeiseeinheit an den PC ..............9-8 9.6.3 Herstellen einer Online Verbindung zur Einspeiseeinheit ..........9-9 9.6.4 Weitere Informationen ..................... 9-10 Ersatzteile ........................10-1 Leerkapitel DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 7 Inhalt Seite Logbuch ........................12-1 Umweltverträglichkeit ................... 13-1 Technische Daten ....................14-1 14-1 Leistungsreduzierung bei erhöhter Kühlmitteltemperatur ..........14-5 14.2 Leistungsreduzierung bei Aufstellhöhe > 1000m über NN ..........14-5 14.3 Angewandte Normen ...................... 14-6 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 8 Inhalt 09.02 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 9: Definitionen

    Außerdem weisen wir darauf hin, daß der Inhalt dieser Betriebsanleitung nicht Teil einer früheren oder be- stehenden Vereinbarung, Zusage oder eines Rechtsverhältnisses ist oder dieses abändern soll. Sämtliche Verpflichtungen von Siemens ergeben sich aus dem jeweiligen Kaufvertrag, der auch die vollständige und allein gültige Gewährleistungsregelung enthält. Diese vertraglichen Gewährleistungsbestimmungen werden durch die Ausführungen dieser Betriebsanleitung weder erweitert noch beschränkt.
  • Seite 10: Elektrostatisch Gefährdete Bauelemente (Egb)

    Hier kann z. B. leitfähiger Schaumgummi oder Haushalts-Alufolie verwendet werden. Die notwendigen EGB-Schutzmaßnahmen sind im folgenden Bild noch einmal verdeutlicht: leitfähiger Fußboden EGB-Mantel EGB-Tisch EGB-Armband EGB-Schuhe Erdungsanschluss der Schränke Sitzplatz Stehplatz Steh- / Sitzplatz 0-10 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 11 Dieses Personal muss gründlich mit allen Warnungen und Instandhaltungsmaßnahmen gemäß dieser Betriebsanleitung vertraut sein. Der einwandfreie und sichere Betrieb dieses Gerätes setzt sachgemäßen Transport, fachgerechte Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus. 0-11 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 12 Definitionen 06.01 0-12 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 13: Beschreibung

    Beschreibung Beschreibung Anwendungsbereich Die Einspeiseeinheiten SIMOVERT Master Drives 6SE70 sind Geräte der Leistungselektronik in Kompakt- bauweise. Sie arbeiteten als Gleichspannungsspeiseeinheit für die Wechselrichterreihe SIMOVERT Master Drives 6SE70. Die Einspeiseeinheit erzeugt aus einem Drehstromnetz ein Gleichspannungsnetz mit fixer Spannung (je nach Betriebsart und Spannungstoleranz).
  • Seite 14 Beschreibung 06.01 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 15: Transportieren, Auspacken, Montieren

    Schutzeinrichtungen betreffenden Vorschriften zu beachten. Bei Nichtbeachtung der Warnhinweise können Tod, schwere Körperverletzungen oder erheblicher Sachschaden die Folge sein. Das Gerät muß vor dem Eindringen von Fremdkörpern geschützt werden, da sonst Funkton und Sicherheit nicht gewährleistet sind. Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 16 >2000m ist auch eine Anschlußspannungsreduzierung erforderlich. Montage entsprechend Maßbild in Kapitel 2.4. Kühlluft ≤ 40 °C (50°C) Bild 2.1 Gerätemontage in Schaltschränken WARNUNG Bei den Geräten müssen zur einwandfreien Luftführung und Kühlung alle Kunststoff- abdeckungen montiert sein. DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 17: Maßbilder

    06.01 Transportieren, Auspacken, Montieren Maßbilder Bild 2.2 Maßbild Bauform H Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 18 Transportieren, Auspacken, Montieren 06.01 Bild 2.3 Maßbild Bauform K DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 19: Anschließen

    VORSICHT Die Leistungskabel müssen außerhalb des Gerätes mechanisch befestigt werden. ACHTUNG Zum Betrieb der Geräte ist eine externe 24V-Stromversorgung erforderlich (siehe Kapitel 3.5 und 9.3). Funktionsbereich des Gerätes 20V bis 30V. Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 20: Leistungsanschlüsse

    Der Lüfter läuft nach dem Ausschalten, nach Fehlermeldungen, nach Wegnehmen der Betriebsfreigabe und nach Spannungsfreischaltung des Netzspeiseanschlusses maximal 4 Minuten bzw. bis zum Unterschreiten einer bestimmten Kühlkörpertemperaturschwelle nach (Voraussetzung: Lüfterversorgung). Trotz Spannungsfreischaltung der Leistungsanschlüsse kann wegen der getrennten Lüfterversorgung Klemme X19 unter Spannung stehen. DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 21 Weiters muss die Anspeisung der Klemmen X19-1, X19-2, X9-4, X9-5 über einen Trenn- trafo erfolgen, wenn: • die Verbindung Erde - Elektronikmasse unterbrochen wird (siehe Kapitel 3.3.3 Anschlussklemmen auf der Baugruppe CUR). • die Einspeiseeinheit an einem erdfreien Netz betrieben wird. Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 22 S 100x10 41-8HK85-0AA0 660 bis 690 1633 K 4x300 4x600 K 6x300 6x600 K 4x300 4x600 S 100x10 S 100x10 S 100x10 Tabelle 3.2 Netzanschluss 1) K=Kabel, S=Schiene 2) American Wire Gauge (Amerikanisches Drahtmaß) DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 23 09.02 Anschließen Geräte- Eingebaute Zweigsicherungen F11 bis F16 Bestellnummer Siemens SITOR Bussmann US-Standard 6SE70 Type Type 38-2EH85-0AA0 3NE3336 170M4717 41-0EH85-0AA0 3NE3338-8 170M5715 37-7FH85-0AA0 3NE3335 170M5696 41-0FH85-0AA0 3NE3338-8 170M5699 37-7HH85-0AA0 3NE3335 170M5696 41-0HH85-0AA0 3NE3338-8 170M5699 Eingebaute Zweigsicherungen F111 bis F162 41-3EK85-0AA0...
  • Seite 24: Kurzschlussfestigkeit

    41-0HH85-0AA0 660 bis 690 4EU3951-0UA00 690/50 41-3HK85-0AA0 660 bis 690 1119 4EU3951-5UA00 690/50 1120 41-5HK85-0AA0 660 bis 690 1306 4EU4351-0UA00 690/50 1400 41-8HK85-0AA0 660 bis 690 1633 4EU4551-0UA00 690/50 1600 Tabelle 3.4 Empfohlene Kommutierungsdrossel DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 25: Stromversorgung Und Hauptschütz

    (19343-T7A/250V Fa. Wickmann-Werke GmbH bzw.0034.5243 FST Fa. Schurter) ACHTUNG Die Erregerspule des Hauptschützes ist mit Überspannungsbegrenzern, z. B. RC-Glied, zu beschalten. Siehe auch Warnhinweis in Kapitel 3.1 im Anschluss an Tabelle 3.1 bezüglich Trenntrafoanspeisung. Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 26: Steuerklemmleiste Und Serielle Schnittstelle

    Leistungsleitungen zu verlegen. Mindestabstand 20 cm. Kreuzungen von Steuer- und Leistungskabeln sind in einem Winkel von 90 ° zu verlegen. Werden Umrichter durch autorisierte Werkstätten in Systeme eingebaut, so kann die Störfestigkeit auch durch andere geeignete Verdrahtungspraktiken sichergestellt sein. DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 27: Anschlussklemmen Und Einstellelemente Auf Der Baugruppe Cur (A10)

    RS485P und RS485N, 390Ω von RS485P auf +5V-Versorgung, 390Ω von RS485N auf Masse) Anmerkung: Bei Verwendung des optionalen Bedienfeldes OP1S an der Grund- geräteschnittstelle SST1 (X100 oder X300) müssen die DIP-Schalter S1 und S2 geschlossen sein. Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 28 Bei max. Schaltspannung 50V~ gilt: Max. Schaltstrom 1A~ bei cosϕ=1 Max. Schaltstrom 0,12A~ bei cosϕ=0,4 Bei max. Schaltspannung 30V= gilt: Max. Schaltstrom 0,8A ohmsch Funktionen siehe Kapitel 4.3.3 und 4.3.1.2 (Zustandswort) Tabelle 3.6 Anschluss der Steuerklemmenleiste 3-10 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 29: Anschlussmöglichkeiten An Der Parametriereinheit (Pmu)

    Sende- und Empfangsleitung RS485 Zweidraht, negativer Differenzein- / ausgang Bezugspotential für RS232 oder RS485-Schnittstelle. Tabelle 3.7 Steckerbelegung für Schnittstelle X300 Steckerbelegung für Schnittstellenkabel X300: am PC, COMx: Stift am 6SE70-Gerät, X300: Buchse am Kabel: Buchse am Kabel: Stecker 3-11 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 30: Maßnahmen Zur Einhaltung Der Funk-Entstörvorschriften

    Werden Umrichter durch autorisierte Werkstätten in Systeme eingebaut, so kann die Störfestigkeit auch durch andere geeignete Verdrahtungspraktiken sichergestellt sein. Siehe auch „SIMOVERT MASTER DRIVES Installationshinweise für EMV-gerechten Aufbau von Antrieben“ unter „Dokumentation“ auf der DriveMonitor CD-ROM der Wechsel- bzw. Umrichter – „Kompendium“ Kapitel 3-12 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 31: Übersichtsschaltbilder Mit Schaltungsvorschlägen

    09.02 Anschließen Übersichtschaltbilder mit Schaltungsvorschlägen Bild 3.7 Übersichtsschaltbild mit Anschlussvorschlag, Bauform H 3-13 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 32 Anschließen 09.02 Bild 3.8 Übersichtsschaltbild mit Anschlussvorschlag, Bauform K 3-14 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 33: Leistungsteile

    09.02 Anschließen Leistungsteile Bild 3.9 Leistungsteil, Bauform H 3-15 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 34 Anschließen 09.02 Bild 3.10 Leistungsteil, Bauform K 3-16 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 35 09.02 Anschließen Ebene B (hintere Ebene) Ebene A (vordere Ebene) Bild 3.11 Anordnung der Thyristorblöcke, Bauform H Ebene A Ebene B Bild 3.12 Anordnung der Thyristorblöcke, Ansicht rechte Geräteseite, Bauform K 3-17 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 36: Parallelschaltung Von Parallelgerät(En) Der Bauform K

    Das (die) Parallelgerät(e) ist (sind) links neben dem Grundgerät zu montieren (siehe dazu auch Bild 3.13). Parallelgerät Parallelgerät Grundgerät Kabel 30mm abisolieren und Kabel 30mm abisolieren und mit Schirmschelle befestigen mit Schirmschelle befestigen C98043- C98043- C98043- A1695 A1695 A1685 Bild 3.13 Anschluss von Zündimpuls- und Überwachungssignalen der Parallelgeräte 3-18 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 37 Die Kabellänge im Gerät beträgt vom Gegenstück auf der Baugruppe A23 (X27 bzw. X28) bis zur Geräteober- kante an der Rückseite (Schrankwand) links 1 m und rechts 1.8 m. Dabei ist die für das Herausziehen der Bau- gruppe A23 mit Trägerplatte für Servicezwecke erforderliche Längenreserve schon berücksichtigt. 3-19 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit...
  • Seite 38 Leuchtet an keinem Parallelgerät die gelbe LED H12, tritt die höchste Temperatur am Leistungsteil des Grundgerätes auf. LED rot (H13) leuchtet: Sicherungsfall an diesem Parallelgerät. VORSICHT Bei Parallelschaltung ist die Belastbarkeit des Relaiskontaktes K1-2 (Anschluss X9-4, X9-5) zu beachten (siehe Kapitel 3.2). 3-20 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 39: Übersichtsschaltbild Mit Anschlussvorschlag Für Parallelschaltung

    09.02 Anschließen 3.7.1 Übersichtsschaltbild mit Anschlussvorschlag für Parallelschaltung Bild 3.14 Übersichtsschaltbild mit Anschlussvorschlag für Parallelschaltung Bauform K 3-21 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 40: 12-Puls-Betrieb (Nur Mit Option Rs485-Schnittstelle Möglich)

    Dazu wird die serielle Grundgeräteschnittstelle SST2 verwendet, welche aber erst nach Aufstecken des optionellen Subprints A2 (C98043-A1690) auf die Elektronik-Baugruppe CUR A10 (C98043-A1680) als RS485-Schnittstelle zur Verfügung steht (siehe Kapitel 9.6 und 3.8.7). Als Übertragungsprotokoll an SST2 wird das "Peer-to-Peer"-Protokoll verwendet. 3-22 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 41: Hardware-Voraussetzungen, Konfiguration Der Leistungsteile

    Leistungsteileinspeisung zweier Einspeiseeinheiten Bezüglich der Entkopplungs-(Kommmutierungs-) Drosseln zwischen den 12-Puls-Trafo-Ausgängen und der Einspeisebrücke siehe auch Hinweise in Kapitel 3.1. Drossel "12-Puls-Trafo" 12-Puls-Master Netz X117 Zwischenkreis X117 Drossel 12-Puls-Slave Bild 3.15 Leistungsteileinspeisung zweier Einspeiseeinheiten 3-23 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 42: Parametrierung Für 12-Puls-Betrieb

    Durch Parametrierung wird ein Gerät zum „12-Puls-Master“, ein Gerät zum „12-Puls-Slave“ bestimmt. Bezüglich der Anwahl der Grund- bzw. Reserveeinstellung (Index i001 bzw. i002) der entsprechenden „Quell- auswahl-Parameter“ (P554, P555, ...) siehe Kapitel 4.1.2. 3-24 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 43 P354 = 0 (Erdschlusstest ausschalten, wenn das Gerät von ungeerdetem Netz gespeist wird - z.B. Gerät von ungeerdetem Netz gespeist wird - z.B. von der Dreieckswicklung des 12-Puls-Trafos) von der Dreieckswicklung des 12-Puls-Trafos) Tabelle 9 Parametrierung für 12-Puls-Betrieb 3-25 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 44: Steuer-/Zustandswort Für 12-Puls-Betrieb (R599) Und Steuerwort 2, Bit 23

    (Meldung „Motorischer Betrieb“ (Einspeisebrücke führt Strom oder ist bereit für Strom- führung oder weder Ein- noch Rückspeisebrücke führen Strom)) Dieses Bit ist bei einer Einspeiseeinheit nicht von Bedeutung ! r599.15 r550.15 (keine Störung extern 1) Tabelle 10 Steuer-/Zustandswort für 12-Puls-Betrieb (r599) 3-26 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 45: Inbetriebnahme Bei 12-Puls-Betrieb

    • P573.i001 (bzw. i002) = 6001 (nur dann einzustellen, wenn der 12-Puls-Master bei 12-Puls-Slave- Störung auch in „Störung“ gehen soll - siehe dazu Kapitel 3.8.6) • Erdschlusstest ausschalten (P354 = 0), wenn das Gerät von ungeerdetem Netz gespeist wird - z.B. von der Dreieckswicklung des 12-Puls-Trafos 3-27 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 46 • Bei Werkseinstellung gemäß P077= 5 oder 6 wirkt Binäreingang 1 als Quelle für „Keine Störung extern 1“ und Binäreingang 2 als Quelle für „Keine Warnung extern 1“. Ist dies nicht erwünscht, z.B. bei offenen Klemmen, ist P575 = 1 und P588 = 1 zu parametrieren. 3-28 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 47: Redundanter Betrieb

    Das 12-Puls-Slave-Gerät ist in der Reserve-Einstellung entsprechend zu parametrieren, um autarken 6-Puls-Betrieb bei externer Steuerung zu ermöglichen. Die Peer-to-Peer-Telegrammausfallzeit- Überwachung ist auch in diesem Fall durch Parametrieren von P687.i003= 0 totzulegen. 3-29 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 48: Rs485-Schnittstellenkabel Für Die Peer-To-Peer-Kopplung An Sst2

    Subprints A2 (C98043-A1690) anzuschließen (A2 wird auf die Elektronik-Baugruppe CUR A10 aufgesteckt - siehe Kapitel 9.6). Das 5-polige Kabel ist nicht im Lieferumfang enthalten. 12-Puls-Master 12-Puls-Slave X117 X117 Bild 3.17 Verbindungskabel für "Peer-To-Peer"-Kommunikation an SST2 (zwischen den Klemmen des Subprints A2 (C98043-A1690)) 3-30 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 49: Inbetriebnahme

    Eventuell in dieser Betriebsanleitung enthaltene Bezugnahmen auf das „Rückspeisen“ (z.B. Steuerwort 1 betreffend) sind zu ignorieren. Abkürzungen: ♦ Verwendete Abkürzungen: siehe Kapitel 15 "Stichwortverzeichnis" Betriebs-/Regelungsvarianten der Einspeiseeinheit: ♦ "Funktionspläne Regelung/Steuerung": siehe Kapitel 4.4 ♦ Anwendungen: Speisung des Spannungszwischenkreises von SIMOVERT Umrichtern der Baureihe 6SE70 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 50: Prozeßdaten

    - Analogausgänge AA (Klemmen) - Serielle Schnittstellen - Parametriereinheit (PMU) Sollwerte Istwerte (SST1, SST2, SCB, CB, TB) - Bedienfeld (OP) - Serielle Schnittstellen nur: Id-Sollwert bei z.B. Ausgangsstrom (SST1, SST2, SCB, CB, TB) 12-Puls-Betrieb E-Einheit DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 51 Zugehörige Quellauswahlparameter: P578, P579 Betroffene Parameter: P140 bis P144, P160, P161, P310 bis P320, P329, P408, P517, P518, P773 bis P777 Verwendung z.B. für wechselnden Betrieb unterschiedlicher Umrichtertypen oder wechselnder Umrichteranzahl an einer Einspeiseeinheit Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 52: Erstinbetriebnahme

    Funktionsanwahlen nochmals zu kontrollieren bzw. durchzuführen ! HINWEIS Durch die Parametrierung des Parameters P287=3 (Zeitkonstante zur Glättung der Zwischenkreisspannung) am angeschlossenen SIMOVERT Master Drive FC kann eine Verbesserung des dynamischen Verhaltens der Zwischenkreisspannungsregelung erreicht werden. DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 53: Parametrierung „Standard-Anwendung

    - P-Taste an der PMU drücken P-Taste - I-Taste an der PMU drücken - Die Formierung des Zwischenkreises wird durchgeführt. I-Taste - Am Ende der Formierung wird in die Betriebszustandsanzeige gesprungen. Formierung r000 ≤ Warten bis (siehe r006) Ud<50V Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 54 Fertig Zwischenkreisspannungsglättung - Durch die Parametrierung des Parameters P287=3 (Zeitkon- stante zur Glättung der Zwischenkreisspannung) am ange- schlossenen SIMOVERT Master Drive FC kann eine Verbesse- rung des dynamischen Verhaltens der Zwischenkreisspannungs- regelung erreicht werden. DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 55: Parametrierung „Experten-Anwendung

    - P-Taste an der PMU drücken Formierung - I-Taste an der PMU drücken - Die Formierung des Zwischenkreises wird durchgeführt. r000 ≤ - Am Ende der Formierung wird in die Betriebszustandsanzeige gesprungen. Warten bis (siehe r006) Ud<50V Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 56: Funktionen

    Zwischenkreisspannungsglättung Fertig - Durch die Parametrierung des Parameters P287=3 (Zeitkon- stante zur Glättung der Zwischenkreisspannung) am ange- schlossenen SIMOVERT Master Drive FC kann eine Verbesse- rung des dynamischen Verhaltens der Zwischenkreisspannungs- regelung erreicht werden. DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 57: Einfache Anwendungsbeispiele Für Prozessdatenverdrahtung Mit Anschlussbelegung

    -X101/10 BE2 Quittiern P565.1 = 1003 -X101/11 BE3 Störung extern 1 P575.1 = 1004 P575.2 = 1004 (immer aktiv) -X101/12 BE4 Grund/Reserve P590 = 1005 -X101/13 BE5 -X102/15 AAM P655 = 37 -X102/14 AA Ud-Istwert Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 58: Inbetriebnahmehilfen

    Ausfall der Kommunikation nicht mehr über einen definierten Befehl ausschaltbar ist! HINWEIS Damit bei einem Ausschaltbefehl nicht auf das Absinken der Zwischenkreisspannung unter 20% von 1.35 P071 gewartet wird, ist P554.i001 = P555.i001 bzw. P554.i002 = P555.i002 zu parametrieren. 4-10 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 59 Grundeinst.: Konstantwert=1=stets Betr.Bed. Reserveeinst.: Konstantwert=1=stets Betr.Bed. HINWEIS: Für AUS2 können die jeweils 3 Auswahl-Parameter im gleichen Index auch unterschiedlich belegt werden! Betriebs-Freig./Betrieb sperr.: Grundeinst.: Konstantwert=1=stets Betriebs-Freig. Reserveeinst.: Konstantwert=1=über serielle Schnittstelle SST1 der CUR 4-11 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 60: Übersicht Des Steuerworts (Steuerwort 1 Und Steuerwort 2)

    Grundeinstellung für Soll- P590 Sollwerte und Steuerwort werte und Steuerwort 31 HS-Rückmeldung keine HS-Rückmeldung Nur auf Geräteklemmleisten P591 oder SCB verdrahtbar 1) Die Bedeutung dieses Bits ist bei der Einspeiseeinheit anders als beim Umrichter 4-12 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 61: Auswahl Der Quelle Für Das Steuerwort 1 (Bit 0-7)

    Wert für den Auswahl-Parameter vergebbar (BE im gleichen Index aller Ausw.-Par. nur einmal vergebbar!) 1) Wert 1010 ist nicht einstellbar, Quittierung über PMU ist aber immer möglich. Werkseinstellung: für Grundeinstellung bei P077=0 für Reserveeinstellung bei P077=0 4-13 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 62: Auswahl Der Quelle Für Das Steuerwort 1 (Bit 8-15)

    4504 SCB-SST (USS /Peer-t-Peer) Wort4 6001 SST2 (PTP1, A2-X117:1..5) Wort 1 fortlaufend bis 6005 SST2 (PTP1, A2-X117:1..5) Wort 5 x: Wert für den Auswahl-Parameter vergebbar Werkseinstellung: für Grundeinstellung bei P077=0 für Reserveeinstellung bei P077=0 4-14 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 63: Auswahl Der Quelle Für Das Steuerwort 2 (Bit 16-23)

    4504 SCB-SST (USS /Peer-t-Peer) Wort4 6001 SST2 (PTP1, A2-X117:1..5) Wort 1 fortlaufend bis 6005 SST2 (PTP1, A2-X117:1..5) Wort 5 x: Wert für den Auswahl-Parameter vergebbar Werkseinstellung: für Grundeinstellung bei P077=0 für Reserveeinstellung bei P077=0 4-15 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 64: Auswahl Der Quelle Für Das Steuerwort 2 (Bit 24-31)

    6001 SST2 (PTP1, A2-X117:1..5) Wort 1 fortlaufend bis 6005 SST2 (PTP1, A2-X117:1..5) Wort 5 x: Wert für den Auswahl-Parameter vergebbar Werkseinstellung: für P590 / P591 für Grundeinstellung bei P077=0 für Reserveeinstellung bei P077=0 4-16 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 65: Bedeutung Der Steuerwort-(1 Und 2)-Befehle

    ♦ die Zündimpulse werden gesperrt und das Hauptschütz wird geöffnet ♦ Wechsel in den Zustand EINSCHALTSPERRE (008) HINWEIS Der AUS2-Befehl ist gleichzeitig von drei Quellen (P555, P556 und P557) wirksam! HINWEIS Priorität der AUS-Befehle AUS2 > AUS1 4-17 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 66 Der Befehl wird mit einem positiven Flankenwechsel von L nach H (L → H) nur im Zustand EINSCHALTBEREIT (009) ausgeführt. Nach akzeptiertem Befehl ♦ wird automatisch ein EIN-Befehl (Beschreibung siehe Steuerwort-Bit 0) durchgeführt 4-18 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 67 Zwischenkreisspannungssollwert von diesem Wert ausgehend wieder rampenförmig hochlaufen zu lassen. ♦ L-Signal des Ud-Absenkungs-Befehls bewirkt, dass die Meldung „Ud abgesenkt“ (Zustandswort 1, Bit 13) auf Low-Signal gehalten wird (unabhängig von der Höhe der Zwischenkreisspannung) 4-19 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 68 Der Befehl wird mit H-Signal wirksam und bewirkt Änderungen gegenüber dem Betriebsverhalten eines Einzel- gerätes (d.h. ein "normales" Einzelgerät wird zu einem 12-Puls-Master- oder zu einem 12-Puls-Slave-Gerät, je nach Parameter P587 bzw. Steuerwortbit 27), Details siehe Kapitel 3.8.4. 4-20 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 69 Bit 31: HS-Rückmeldung-Befehl (H "HS-Rückmeldung") Der Befehl erlaubt das Einbinden eines Hilfskontaktes des Hauptschützes in die Gerätesteuerung (Ein H-Signal bedeutet, dass das Hauptschütz angezogen hat) Nach akzeptiertem Befehl: ♦ ein Betriebszustand > o 010 wird zugelassen 4-21 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 70: Zustandswort (Zustandswort 1 Und Zustandswort 2)

    Index 1 Kl. auf SCI 1/2 Kl. auf CUR (Option) Meldung "Betrieb": - an die Klemme -X104:19/20 der CUR - an die Klemme des Binärausgangs 5 der SCI (Option),die als Slave 2 codiert ist 4-22 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 71: Übersicht Des Zustandsworts (Zustandswort 1 Und Zustandswort 2)

    Klemmleisten! P623 24 Warnung Übertemp. LT keine Warng.Ü.temp. LT invers für Klemmleisten! P624 31 Vorladung aktiv Vorladung nicht aktiv P631 1) Die Bedeutung dieses Bits ist bei der Einspeiseeinheit anders als beim Umrichter 4-23 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 72: Auswahl Der Ziele Für Das Zustandswort (Bit 0 - 31)

    4109 nur SCI 2,Slave 1, 4110 BA10 4111 BA11 4112 BA12 4201 SCI 1 und 2,Slave 2, BA1 4202 4203 4204 4205 4206 4207 4208 4209 nur SCI 2,Slave 2, 4210 BA10 4211 BA11 4212 BA12 4-24 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 73: Bedeutung Der Zustandswort-Meldungen

    L-Signal für diese Störung. Bit 12: Meldung "HS angesteuert" (H) Diese Meldung ist identisch mit dem Zustand des Relaiskontaktes an den Klemmen X9-4/5 mit dem ein Haupt- schütz angesteuert werden kann. 4-25 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 74 "Störungen und Warnungen". Falls die Warnung auf einer Klemmenleiste (CUR, SCB1) ausgegeben wird, er- scheint dort ein L-Signal für diese Warnmeldung. Bit 25 bis 30: reserviert Bit 31: Meldung "Vorladung aktiv" (H) H-Signal zeigt, dass nach erfolgtem EIN-Befehl der Zwischenkreis aufgeladen wird. 4-26 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 75: Sollwerte

    4516 nur USS, Wort16 6002 SST2 (PTP1, A2-X117:1..5) Peer-to-Peer, Wort 2 6003 SST2 (PTP1, A2-X117:1..5) Peer-to-Peer, Wort 3 6004 SST2 (PTP1, A2-X117:1..5) Peer-to-Peer, Wort 4 6005 SST2 (PTP1, A2-X117:1..5) Peer-to-Peer, Wort 5 4-27 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 76: Istwerte

    Ziel: Word 16 des Telegramms (PZD) HINWEIS Bei Telegrammverkehr (P680,P690,P694) ist es in der Regel erforderlich/sinnvoll das "Word 01 des Tele- gramms (PZD)" mit dem Zustandswort 1 (r968 oder r552) zu belegen! 4-28 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 77: Binäreingänge

    Bei Ausgabe von Störungen, Warnungen und Einschaltsperre des Zustandsworts (HIGH -Aktiv) über die Klemmleiste sind diese an der Klemmleiste (Binärausgänge) LOW - Aktiv (d.h.: Relais fällt ab)! Siehe auch im Kapitel 4.3.1.2 "Zustandswort" 4-29 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 78: Analogausgang

    ⎟ ⎟ × Verstärkun Offset ⎝ ⎠ Vorbelegung (Verstärkung von 1 und kein Offset): 100% = 10V Der Parameterwert in [%] für die entsprechende Parameternummer ist der Parameterliste Kapitel 5 zu ent- nehmen! 4-30 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 79 74,05 − − ⎜ ⎟ ⎜ ⎟ Offset Aus1 ⎝ ⎠ ⎝ ⎠ × ⎛ ⎞ 27,03 74,05 − ⎜ ⎟ − ⎝ ⎠ Einzustellen: Verstärkung: P656 = +27,03V P657 = −19,98V Offset: 4-31 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 80 ⎞ Verst ä rkungsfakt 6,67 150,00 − ⎜ ⎟ − − ⎜ ⎟ Offset Aus1 ⎝ ⎠ ⎝ ⎠ − 0,00 0,00 Einzustellen: Verstärkung P656 = +6,67 V Offset P657 = 0,00 V 4-32 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 81: Serielle Schnittstellen

    Zum Anschluss möglicher Optionsbaugruppen und der Parametrierung der Schnittstelle siehe auch Kapitel 3.5 "Schaltungsvorschläge" sowie in den entsprechenden Betriebsanleitungen zu den Optionsbaugruppen. Zusätzliche Informationen sind, falls erforderlich, den Kapitel 4.3.1.1 bis 4.3.1.4 "Steuerwort, Zustandswort, Sollwerte, Istwerte" zu entnehmen. 4-33 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 82: Funktionsanwahl (P052)

    P587 Q.Folgeantrieb P588 Q.k. Warng.ext.1 1002 1002 1002 1002 1002 1002 1002 1002 P607 Z.Warnung 1001 1001 1001 1001 Die Werkseinstellung von P607.002 (zuständig für die optionale SCI1/2-Baugruppe) wird nicht von P077 beeinflusst. 4-34 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 83 - Daten der Einspeiseeinheit (aus der MLFB/P070 ermittelt) P071 Bemessungsspannung am Eingang der Einspeisebrücke P075 Bemessungsgleichstrom P076 Konfiguration des Leistungsteiles ⇓ Nach Abschluss der Werkseinstellung erscheint die Betriebsanzeige "Einschaltsperre" (008) oder "Einschaltbereit" (009) 4-35 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 84: Urladen (Mlfb-Einstellung) (P052 = 2)

    6SE7037-7FH85-0AA0 774,0 3AC 500-600V 6SE7037-7HH85-0AA0 774,0 3AC 660-690V 6SE7038-2EH85-0AA0 821,0 3AC 380-480V 6SE7041-0FH85-0AA0 1023,0 3AC 500-600V 6SE7041-0EH85-0AA0 1023,0 3AC 380-480V 6SE7041-0HH85-0AA0 1023,0 3AC 660-690V 6SE7041-3FK85-0AA0 1285,0 3AC 500-600V 6SE7041-3HK85-0AA0 1285,0 3AC 660-690V 4-36 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 85: Download Bzw. Upread (P052 = 3)

    (z.B. DriveMonitor) können nun alle Parameter gelesen und geändert werden, unabhängig vom Betriebszustand und von der Zugriffsstufe (P051). ⇓ P052 = 0 Funktionsanwahl Rückkehr ⇓ P-Taste ⇓ Nach Rückkehr erscheint die Betriebsanzeige "Einschaltsperre" (008) oder "Einschaltbereit" (009) 4-37 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 86 Es erscheint die Betriebsanzeige (r000), während Parameter und interne Grö- ßen neu belegt werden - Die Hardware wird initialisiert Falls Fehlermeldung F050, F070 oder F080 erscheint, siehe Kapitel 7 ⇓ Nach Abschluss erscheint die Betriebsanzeige "Einschaltsperre" (008) oder "Einschaltbereit" (009) 4-38 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 87: Antriebseinstellung

    P052 = 0 Rückkehr ⇓ Es erscheint die Betriebsanzeige (r000), während je nach Funktionsanwahl Parameter und interne Größen neu belegt werden ⇓ Nach Abschluss der gewählten Funktionsanwahl erscheint die Betriebsanzeige "Einschaltsperre" (008) oder "Einschaltbereit" (009) 4-39 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 88: Zwischenkreis Formieren

    Formiervorgang schon bei Erreichen einer Zwischenkreisspannung von P318 * Einspeisenetz- Spitzenwert beendet. Während des Formiervorganges ist die an P160 eingestellte Stromgrenze nicht wirksam. ⇓ Nach Abschluss der Funktion erscheint die Betriebsanzeige "Einschaltbereit" (009) 4-40 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 89 -Regler- Verstärkung von der gemessenen Zwischenkreiskapazität abhängt. Sollen an der Einspeiseeinheit mehrere Wechselrichter der Reihe SIMOVERT Master Drives 6SE70 betrieben werden, wobei die Anzahl der gleichzeitig an den Zwischenkreis angeschlossenen Wechselrichter variiert, wird die Verwendung der Reservedatensatzumschaltung empfohlen. Dazu können bis zu 4 unterschiedliche Konfigurationen gebildet werden, die jeweils einem Reservedatensatz zugeordnet sind.
  • Seite 90 Bei Auftreten einer Fehlermeldung während der Stromkreisidentifikation muss die Stromkreisidentifikation nach Beseitigung der Fehlerursache (siehe Kapitel 7.1) wiederholt werden! Die Stromkreisidentifikation bei 12-Puls-Betrieb ist nacheinander am 12-Puls-Master- und am 12-Puls-Slave- Gerät durchzuführen (siehe dazu auch Kapitel 3.8.5). 4-42 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 91: Funktionen

    / Ausschalten über die I/O-Tasten der PMU). Nach Spannungswiederkehr muss ein erneuter EIN- Befehl vorgegeben werden, damit der Zwischenkreis wieder geladen wird. Es erfolgt kein auto- matisches Einschalten des Umrichters durch die WEA. 4-43 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 92 Bei Betreten des Antriebsbereichs in diesem Zustand können deshalb Tod oder schwere Körperverletzungen oder Sachschäden auftreten. HINWEIS Wird an einem angeschlossenen Umrichter der Reihe SIMOVERT Master Drives 6SE70 die Funktion "Kinetische Pufferung" (KIP) aktiviert, ist an der Einspeiseeinheit P366=2 zu parametrieren. Werden zwei Einspeiseeinheiten für 12-Puls-Betrieb mittels Peer-to-Peer-Protokoll über Grundgeräteschnitt- stelle SST2 gekoppelt, so arbeitet die Wiedereinschaltautomatik bei Ausfall der Elektronikversorgungs- spannung bei Parametrierung P366=2 (an beiden Geräten) nur dann richtig, wenn am "12-Puls-Master"-Gerät...
  • Seite 93: Extern Angeforderte Und Stromabhängige U D -Absenkung

    Richtung wechselt, um ein Absinken der Zwischen- kreisspannung auf den geforderten Wert zu ermöglichen, bevor rückgespeist wird. Die stromab- hängige U d -Absenkung funktioniert daher nur bei Vorliegen eines entsprechenden Lastspieles ! 4-45 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit...
  • Seite 94: Funktionspläne

    Diagnosezwecke verwendet und sind in dieser Betriebsanleitung nicht näher beschrieben. Eine hexadezimale Anzeige eines einzelnen Konnektor-Wertes ist aber mittels der Experten-Parameter P787 und r786 an der PMU möglich, indem an P787 die Nummer des an Parameter r786 anzuzeigenden Konnektors parametriert wird. 4-46 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 95 09.02 Inbetriebnahme Bild 4.4.1 Ud-Regelung, Id-Sollwertbildung 4-47 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 96 Inbetriebnahme 09.02 Bild 4.4.2 Id-Regelung, Zündimpulsbildung 4-48 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 97 09.02 Inbetriebnahme Bild 4.4.3 Analogausgang CUR 4-49 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 98 Inbetriebnahme 09.02 Bild 4.4.4 Umschaltung der Datensätze 4-50 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 99: Inbetriebnahme Von Optionalen Zusatzbaugruppen

    übertragenden Prozeßdaten hängt dann von der Projektierung bzw. Parametrierung der Technologiebaugruppe ab. Zusätzlich zu einer Technologiebaugruppe im Steckplatz 2 ist nur eine Kommunikationsbaugruppe (CBC, CBD, CBP2, SCB1, SCB2) im Slot G erlaubt. Weitere Baugruppen werden nicht unterstützt. 4-51 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 100: Ablauf Bei Der Inbetriebnahme Der Profibus-Baugruppe (Cbp2)

    Anlagenbeobachtung im laufenden Betrieb verwendet werden. DPM2 unterstützen nur einen azyklischen Kanal zur Übertragung von Parameterdaten. Der Inhalt der über diese Kanäle übertragenen Datenblöcke entspricht dabei dem Aufbau des Parameterbereiches (PKW) gemäß der USS-Spezifikation. 4-52 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 101 Die Parameterdaten erlauben den Zugriff auf alle Parameter des Antriebes. Damit können, ohne die Leistungsfähigkeit der PZD-Übertragung zu beeinflussen, von einem übergeordneten System Parameterwerte, Diagnosegrößen, Störmeldungen usw. abgerufen werden. 4-53 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 102: Mechanismen Zur Bearbeitung Von Parametern Über Profibus

    (Bit0 bis 7) des Index (IND) übertragen. Hier wird das Bit15 im höherwertigen Byte als Page Select Bit verwendet. Diese Belegung stimmt mit der USS-Spezifikation überein. Der Indexwert 255 (alle Indexwerte betroffen) ist nur bei azyklischer Übertragung über MSAC_C1 sinnvoll. Die maximale Datenblocklänge beträgt dabei 206 Bytes. 4-54 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 103: Diagnosemöglichkeiten

    Dateien für SIMOVERT MASTER DRIVES ausgewählt werden. Ist die Gerätestammdatei dort nicht auswählbar, dann kann diese auch über Internet bezogen werden (http://www.ad.siemens.de/csi/gsd oder http://www.ad.siemens.de/simatic-cs). Product Support/PROFIBUS GSD files/Drives/ . Mittels Suchfunktion alle Einträge anzeigen lassen und auf Suchergebnisse klicken.
  • Seite 104 H-Byte: reserviert L-Byte: Anz. Bytes bei spezieller Diagnose H-Byte: reserviert L-Byte: Spiegelung Slot Identifier 2 H-Byte: Spiegelung Slot Identifier 3 L-Byte: Spiegelung P918 (CB-Busadr.) H-Byte: reserviert L-Byte: Zähler "Neukonfig. durch CUD" H-Byte: Zähler "Initialisierungen" 4-56 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 105 Ausfall der PZD-Telegramme oder Störung im Übertragungskanal. Warnung A081 Die Kennungsbyte-Kombinationen, die vom DP-Master im Konfigurationstelegramm gesendet werden, stimmen nicht mit den erlaubten Kennungsbyte-Kombinationen überein (Projektierungsfehler beim DP- Master) Auswirkung: Keine Verbindungsaufnahme mit dem DP-Master; neue Konfiguration notwendig. 4-57 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 106 Auswirkung: Ist ein Sender noch nicht aktiv, dann werden ersatzweise die zugehörigen Sollwerte auf „0“ gesetzt. Fällt ein Querverkehrs-Sender wieder aus, dann wird die Übertragung der Sollwerte zum SIMOVERT 6SE70 je nach Einstellung von P700 gegebenenfalls unterbrochen (mit Folgefehler F082). 4-58 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 107: Ablauf Bei Der Inbetriebnahme Von Can-Bus-Baugruppen (Cbc)

    Die Identifier bestimmen auch die Priorität in Bezug auf den Buszugriff. Niedere Identifier werden beim Buszugriff bevorzugt, sind also höherprior als höhere Identifier. Durch mehrere, einander ergänzende Fehlererkennungsmechanismen, lassen sich fehlerhafte Telegramme mit hoher Wahrscheinlichkeit erkennen. Erkannte Fehler führen zur automatischen Wiederholung der Übertragung. 4-59 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 108: Beschreibung Cbc Mit Can-Layer 2

    PZD-Receive 4 (Sollwerte 13 bis 16) Beispiel zu PZD-Receive: P918 = 1 Dadurch werden den ersten 4 Empfangs-PZDs der Identifier 100, P697 = 96 den zweiten 4 Empfangs-PZDs der Identifier 101 usw. zugeordnet. 4-60 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 109 Mit dem CAN BusAnalyser++ der Fa. Steinbeis schauen die Sollwertdaten dann folgendermaßen aus (Datenfeldlänge = 8 Bytes, Low- und High-Byte werden vertauscht dargestellt): Identifier Datenfeld 64 00 7F 9C 00 20 7B 00 00 00 PZD1 PZD2 PZD3 PZD4 4-61 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 110 Teilnehmeradresse PKW-Request des Antriebes (P918) PKW-Response Basisidentifier für Parametrieraufträge (P696) Beispiel zum PKW-Datenaustausch: P918 = 1 Dadurch wird dem Parameterauftrag der Identifier 300 und der P696 = 298 Parameterantwort der Identifier 301 zugeordnet. 4-62 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 111 Grundsätzlich wird immer zuerst das niederwertige Byte (bei Worten) bzw. das niederwertige Wort (bei Doppelworten) übertragen. SIMOVERT 6SE70 verwendet selbst keine Doppelwortparameter, diese Aufträge sind daher nur in Zusammenhang mit dem Zugriff auf Parameter von Technologiebaugruppen (z.B. T400) möglich. 4-63 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 112: Diagnosemöglichkeiten

    Überschneidung von CAN-Identifier PZD-Send mit PZD-Receive-Broadcast Überschneidung von CAN-Identifier PZD-Send mit PZD-Receive-Multicast Überschneidung von CAN-Identifier PZD-Send mit PZD-Receive-Quer Überschneidung von CAN-Identifier PZD-Receive-Broadcast mit PZD-Receive-Multicast Überschneidung von CAN-Identifier PZD-Receive-Broadcast mit PZD-Receive-Quer Überschneidung von CAN-Identifier PZD-Receive-Multicast mit PZD-Receive-Quer 4-64 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 113 Der Heartbeat Counter (Zähler auf CBC), der vom SIMOVERT beobachtet wird, um zu wissen, ob die Baugruppe noch „lebt“, wurde mindestens 800ms lang nicht verändert. Störung F082 Ausfall der PZD-Telegramme oder Störung im Übertragungskanal. 4-65 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 114 Die fehlerhaften Telegramme werden ignoriert. Die zuletzt übertragenen Daten bleiben gültig. Handelt es sich bei den fehlerhaften Telegrammen um Prozessdaten, kann in Abhängigkeit von der Telegrammausfallzeit P695 eine Störungsmeldung F082 mit Störwert 10 ausgelöst werden. Bei fehlerhaften PKW-Daten erfolgt keine Störungsmeldung. 4-66 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 115: Ablauf Bei Der Inbetriebnahme Der Seriellen I/O-Baugruppe Scb1

    Auswahl der Parameterwerte, die über die serielle Schnittstelle der SCB-Baugruppe übertragen werden sollen - P090 bzw. P091 zum Anmelden der Baugruppe - Der Anzeigeparameter r730 (Diagnoseinformationen) hilft bei der Behebung von Problemen bei der Inbetriebnahme. 4-67 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 116: Scb1 Als Master Für Sci1 Und Sci2

    - als Master von SCI1- und SCI2-Slaves (Serial Communication Interface). - zur Kommunikation über Peer-to-Peer-Schnittstelle. In beiden Fällen erfolgt die Kommunikation zwischen den Baugruppen über Lichtwellenleiter (Empfehlung: Kunststoff-Lichtwellenleiter von Siemens, CA-1V2YP980/1000,200A oder LWL-Kabel mit Glaskern von Siemens, CLY-1V01S200/230,10A) 4.5.4.1 SCB1 als Master für SCI1 und SCI2 Die SCI-Baugruppen können verwendet werden, wenn eine Klemmenerweiterung notwendig ist oder eine...
  • Seite 117: Scb1 Als Peer-To-Peer-Schnittstelle

    Ring unterbrochen oder anderer Slave ohne Ver- sorgungsspannung) 0,5Hz-Blinken normaler Betrieb LED aus Fehler Details zu den möglichen Störungs- und Warnungsmeldungen von SCB1 bzw. SCI (F070 bis F079 und A049 bis A053) sind in Kapitel 7 zu finden. 4-69 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 118: Ablauf Bei Der Inbetriebnahme Der Baugruppe Scb2

    Busabschlußwiderstände beim letzten Busteilnehmer durch Schließen des Schalters S1 zugeschaltet werden, um Übertragungsstörungen zu verhindern. Über Peer-to-Peer-Protokoll können Daten von Gerät zu Gerät schnell weitergereicht werden (z.B. zur Realisierung einer Sollwertkaskade). 4-70 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 119: Aufbau Von Auftrags-/Antwort-Telegrammen

    Bit 0 bis Bit 10 enthalten die Nummer des vom Auftrag betroffenen Parameters. Parameternummer (PNU): Parameterbereich Angezeigte Eingabe am PNU in der Nummer OP1S Parameterkennung Grundgerät Pxxx, rxxx 0 - 999 0 - 999 Technologiebaugruppe 1000 - 1999 1000 - 1999 Hxxx, dxxx 4-71 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 120 Schlüsselparameter P051 falsch Text kann zyklisch nicht gelesen werden Text nicht vorhanden PPO-Write missing Falscher Betriebszustand Wert kann zyklisch nicht gelesen werden Parameternummer derzeit deaktiviert Kanalbreite zu klein PKW-Anzahl falsch Betrifft nur serielle Schnittstellen 4-72 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 121 Umgekehrt liefert der Antrieb bei einem Leseauftrag alle Indexwerte im Antworttelegramm. Der Parameterwert PWE wird als Doppelwortgröße (PWE1 und PWE2) betrachtet. Bei der Übertragung von Wort-Größen wird dabei das High-Word auf 0 gesetzt. Parameterkennung Parameterwert Index Header Trailer PWE1 PWE2 4-73 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 122 Inbetriebnahme 09.02 4-74 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 123: Parameterliste

    Für die Einspeiseeinheit wird die gleiche Software eingesetzt wie für die Ein- und Rückspeiseeinheiten der Gerätereihe 6SE70. Die Funktionsunterscheidung zwischen Einspeiseeinheiten / Ein- und Rückspeiseeinheiten erfolgt durch Parameter P070. Eventuell in dieser Betriebsanleitung enthaltene Bezugnahmen auf das „Rückspeisen“ sind zu ignorieren. Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 124: Parameterliste, Übersicht Der Abkürzungen

    Parameternummer bedeutet, dass dieser Parameter bei Vorliegen einer „6SE70-Einspeiseeinheit“ (P070 (MLFB) ≥ 101) nicht vorhanden ist. 9) Ein Werkseinstellungswert in Klammern bedeutet, dass der angegebene Wert nur bei P077=0 gilt. Näheres dazu siehe Kapitel 4.3.9.1 "Werkseinstellung". DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 125: Betriebsanzeige

    004 Hardware Einstellungen o 002 Elektronik wird initialisiert Elektronik der Zusatzbaugruppen wird initialisiert oder Elektronik des Grundgerätes wird initialisiert o 001 Werkseinstellung herstellen o 000 MLFB Einstellen ∧ 1 PNU=00Hex; Typ=O2; Normierung: 1Hex Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 126: Allgemeine Beobachtungsparameter

    Wert 0 gesetzt. ∧ 1 PNU=0DHex; Typ=O2; Normierung: 1Hex 0.0 bis 1000.0 r030 Einsp.Spg Anzeige der Netzspannung an der Einspeisebrücke (Phase W-U) ∧ 0.1 V PNU=1EHex; Typ=O2; Normierung: 1Hex ∧ 0.0 bis 1638.4V 0 - 100% DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 127 ∧ 1.35 PNU=26Hex; Typ=I2; Normierung: 1Hex P071 PZD-Gr.: 1 -112.1 bis 112.1 r039 AnalogerWahlausg Anzeige der Klemme X102-14 (Analogausgang) ∧ 0.1, ± 100% ∧ ± 10V an PNU=27Hex; Typ=O2; Normierung: 1Hex Klemme X102-14 PZD-Gr.: 1 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 128: Allgemeine Parameter

    22 = Nur Parameter mit geänderten Werten anzeigen geänd. Par. Achtung: Diese Funktion ist nur bei Bedienung über PMU ver- wendbar. Zum Verlassen der Funktion muss der Parameter wieder auf 0 (Rückkehr) gesetzt werden. ∧ 1 PNU=34Hex; Typ=O2; Normierung: 1Hex DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 129 Elektronikstromversorgung mindestens 3 Minuten lang nicht ausgeschaltet werden, damit die kopierten Parameter ins EEPROM übernommen werden können. P055 wird nicht im EEPROM gespeichert und hat nach dem Einschalten der Elektronikstromversorgung den Wert "012". ∧ 1 PNU=37Hex; Typ=L2; Normierung: 1Hex Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 130: Gerätedaten

    Rückspeiseleistungsteil(e): Korrekturfaktor: In Rückspeiserichtung wird bei der Berechnung der wirksamen U d -Regler- Verstärkung und bei der Ermittlung der für die Laststromberechnung wirk- samen Zwischenkreiskapazität obiger Korrekturfaktor berücksichtigt. ∧ 1 PNU=4CHex; Typ=L2; Normierung: 1Hex DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 131 P486, P554, P555, P561, P565, P566, P572, P575, P583, P587, P588, P607 ∧ 1 PNU=4DHex; Typ=02; Normierung: 1Hex 3/ B r089 Baugr.Steckpl.1 Baugruppe auf Steckplatz 1 (links) in der Elektronikbox. 4 = Baugruppe CUR (Bezeichnung: RRU=Rectifying Regenerative Unit) ∧ 1 PNU=59Hex; Typ=02; Normierung: 1Hex Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 132: Hardware-Konfiguration (P052 = 4)

    PNU=5AHex; Typ=O2; Normierung: 1Hex 0 bis 3 3/ HBR P091 Baugr. Steckpl.3 3/ H Baugruppe auf Steckplatz 3 (mitte) in der Elektronikbox Text wie P090 Beschreibung siehe P090 (Baugr. Steckpl.2) ∧ 1 PNU=5BHex; Typ=O2; Normierung: 1Hex 5-10 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 133: Daten Des Zwischenkreises

    ∧ 0.01 PNU=71Hex; Typ=O2; Normierung: 1Hex 0.00 bis 327.67 P144 C Zwischenkreis [mF] 0.00 Kapazität des Zwischenkreises Der Parameter wird automatisch bei der Stromkreisidentifikation (P052=21) eingestellt RDS-Parameter ∧ 0.01 PNU=72Hex; Typ=O2; Normierung: 1Hex 5-11 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 134: Regelung

    RDS-Parameter ∧ 0.001 PNU=137Hex; Typ=O2; Normierung: 1Hex 0.10 bis 200.00 P313 Ud-Regler Kp 3.00 P-Verstärkung des Zwischenkreisspannungsreglers Der Parameter wird automatisch bei der Stromkreisidentifikation (P052=21) eingestellt. RDS-Parameter ∧ 0.01 PNU=139Hex; Typ=O2; Normierung: 1Hex 5-12 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 135 Wert überschreitet, steigt bei freigegebener stromabhängiger U d -Absenkung (P323=1) der U d -Sollwert rampenförmig (es wirkt Vorladezeit P329) auf den Wert 1.35 * U Netz,Einspeise an. RDS-Parameter ∧ 0.01 PNU=142Hex; Typ=O2; Normierung: 1Hex 5-13 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 136 Parameterwert bewirkt ab Gerätesoftwarestand 4.5 rampenförmiges Absenken des Ud-Sollwerts bei STW1.Bit11-gesteuerter Ud-Absenkung (siehe auch Kapitel 4.3.1.1 und 4.3.10.2). Bei AUS1-Befehl und stromabhängiger Ud-Absenkung ist P330 in allen Fällen wirksam. RDS-Parameter ∧ 1 PNU=14AHex; Typ=O2; Normierung: 1Hex 5-14 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 137: Komfort-Funktionen

    Fehler auf, wird der Parameter P354 auf 0 rückgesetzt Hinweis: Der Erdschlusstest wird nur durchgeführt, wenn die Zwischenkreisspannung kleiner als 50% von 1.35 P071 ist, ansonsten wird er automatisch übersprungen! ∧ 1 PNU=162Hex; Typ=O2; Normierung: 1Hex 5-15 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 138 Dieser Parameter kann verwendet werden, um eine Zeitstaffel beim Einschalten der Netzschütze mehrerer Antriebseinheiten zu realisieren, damit die Einschaltstromstöße (Rush-Ströme) der Spartrafos für den Rückspeisebetrieb einen Einspeisetrafo nicht überlasten. ∧ 0.1 PNU=199Hex; Typ=O2; Normierung: 1Hex 5-16 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 139: Sollwertkanal

    0.00 bis 10.00 P518 Soll-Ist-AbwZeit 0.10 Mindestdauer Soll/Ist-Abweichung: Bei einer anstehenden Soll-Ist-Abweichung (P517) erfolgt nach Ablauf dieser Mindestdauer die Meldung „Soll/Ist-Abweichung“ (Zustandswort 1 Bit 8 (r552)) RDS-Parameter ∧ 0.01 PNU=206Hex; Typ=O2; Normierung: 1Hex 5-17 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 140: Steuer Und Zustandsbit-Verdrahtung

    Quelle 1 für den Steuerbefehl „AUS 2“ (Steuerwort 1, Bit 1) (i002=1002) nicht zulässig Betriebsbedingung 1002: Binäreingang 2 CUR weitere Werte: siehe zulässige Einstellungen im Abschnitt 4.3.1.1 (PZD- Verdrahtung des Steuerworts) G/R-Parameter ∧ 1 PNU=22BHex; Typ=L2; Normierung: 1Hex 5-18 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 141 ∧ 1 PNU=236Hex; Typ=L2; Normierung: 1Hex 0 bis 6005 P567 Q.3 Quittieren (2001) Quelle 3 für den Steuerbefehl „Quittieren“ (Steuerwort 1, Bit 7) Beschreibung siehe P565 G/R-Parameter ∧ 1 PNU=237Hex; Typ=L2; Normierung: 1Hex 5-19 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 142 L-Signal bewirkt Störabschaltung des Antriebes. nicht zulässig keine externe Störung 3 1003: CUR Binäreingang 3 weitere Werte: siehe zulässige Einstellungen im Abschnitt 4.3.1.1 (PZD- Verdrahtung des Steuerworts) G/R-Parameter ∧ 1 PNU=23DHex; Typ=L2; Normierung: 1Hex 5-20 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 143 Quelle für Bit 1 (Steuerwort 2, Bit 19) zur Anwahl des Reservedatensatzes (RDS) RDS-Bit 1 hat Wert 0 RDS-Bit 1 hat Wert 1 weitere Werte: siehe zulässige Einstellungen im Abschnitt 4.3.1.1 (PZD- Verdrahtung des Steuerworts) G/R-Parameter ∧ 1 PNU=243Hex; Typ=L2; Normierung: 1Hex 5-21 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 144 Quelle für den Steuerbefehl „keine externe Warnung 2" (Steuerwort 2, Bit 29) nicht zulässig keine Warnung weitere Werte: siehe zulässige Einstellungen im Kapitel 4.3.1.1 (PZD- Verdrahtung des Steuerworts) G/R-Parameter ∧ 1 PNU=24DHex; Typ=L2; Normierung: 1Hex 5-22 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 145 ∧ 1 PNU=259Hex; Typ=L2; Normierung: 1Hex 0 bis 4212 P602 Z.Betrieb Zielverdrahtung des Zustandsbits „Betrieb“ (Zustandswort 1, Bit 2) Das Gerät ist in Betrieb. Parameterwerte, Indizes: wie P600 ∧ 1 PNU=25AHex; Typ=L2; Normierung: 1Hex 5-23 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 146 Z.Unterspannung Zielverdrahtung des Zustandsbits „Unterspannung“ (Zustandswort 1, Bit 11) Hinweis: Der aktive Zustand (Bit hat H-Pegel) wird invertiert über die Klemme ausgegeben (drahtbruchsicher). Parameterwerte, Indizes: wie P600 ∧ 1 PNU=263Hex; Typ=L2; Normierung: 1Hex 5-24 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 147 Der aktive Zustand (Bit hat H-Pegel) wird invertiert über die Klemme ausgegeben (drahtbruchsicher). Störung wird vom Gerät nach 200 ms akzeptiert, sofern ein EIN-Befehl anliegt Parameterwerte, Indizes: wie P600 ∧ 1 PNU=26CHex; Typ=L2; Normierung: 1Hex 5-25 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 148 Zielverdrahtung des Zustandsbits „Vorladung aktiv“ (Zustandswort 2, Bit 31) Hinweis: Der aktive (Bit hat H-Pegel) Zustand wird invertiert über die Klemme ausgegeben (drahtbruchsicher). Parameterwerte, Indizes: wie P600 ∧ 1 PNU=277Hex; Typ=L2; Normierung: 1Hex 5-26 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 149: Analoge Ein/Ausgabe

    Sl21 Slave 2, Analogeingang 1 i005: Sl22 Slave 2, Analogeingang 2 i006: Sl23 Slave 2, Analogeingang 3 Voraussetzung: Zugehörige SCB-Baugruppe muss über P090 bzw. P091 angemeldet sein ∧ 1 PNU=294Hex; Typ=O2; Normierung: 1Hex 5-27 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 150 Slave 1, Analogausgang 2 i003: Sl13 Slave 1, Analogausgang 3 i004: Sl21 Slave 2, Analogausgang 1 i005: Sl22 Slave 2, Analogausgang 2 i006: Sl23 Slave 2, Analogausgang 3 ∧ 0.01 V PNU=29AHex; Typ=I2; Normierung: 1Hex 5-28 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 151: Schnittstellenkonfiguration

    0 bis 30 P683 SST/SCB Busadr. Busadresse der seriellen Schnittstellen i001 = SST1: Bus-Adresse der ser. Schnittstelle 1 (CUR) i002 = SCB: Bus-Adresse der SCB, falls P682=1, 2 ∧ 1 PNU=2ABHex; Typ=O2; Normierung: 1Hex 5-29 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 152 PWE=0 bedeutet, dass keine Prozessdaten im USS-Protokoll erwartet und keine gesendet werden. i003 = SST2: serielle Schnittstelle 2 (CUR mit Option PTP1), falls Peer-to-Peer-Protokoll angewählt ist (P688=1), es sind 1 bis 5 Nettodatenworte übertragbar. ∧ 1 PNU=2AEHex; Typ=O2; Normierung: 1Hex 5-30 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 153 Die Länge (Anzahl der Worte) des Prozessdatenteils im Telegramm wird über P686, Index 02 eingestellt i001 Word 01 des (PZD-Teils des) Telegramms i002 Word 02 des (PZD-Teils des) Telegramms i016 Word16 des (PZD-Teils des) Telegramms ∧ 1 PNU=2B2Hex; Typ=O2; Normierung: 1Hex 5-31 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 154 Wert vom COM BOARD nicht akzeptiert, erscheint die Störung 80 mit Störwert 5 ∧ 1 PNU=2B8Hex; Typ=O2; Normierung: 1Hex 0 bis 65535 3/ HBR P697 CB Parameter 2 Communication Board Parameter 2 Siehe P696 ∧ 1 PNU=2B9Hex; Typ=O2; Normierung: 1Hex 5-32 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 155 3/ H Communication Board Parameter 10 Siehe P696 ∧ 1 PNU=2C1Hex; Typ=O2; Normierung: 1Hex 3/ HBR P706 CB Parameter 11 3/ H Communication Board Parameter 11 siehe P696 ∧ 1 PNU=2C2Hex; Typ=L2; Normierung: 1Hex 5-33 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 156: Diagnosefunktionen

    120 - 129 ∧ 1 PNU=2D3Hex; Typ=O2; Normierung: 1Hex 0 bis 100% r725 Freie Rechenzeit Rechenzeitreserve der CPU der CUR-Baugruppe. ∧ 1 % PNU=2D5Hex; Typ=O2; Normierung: 1Hex PZD-Gr.: 1 ∧ 100% Rechenzeit frei Analogausgang: 100% 5-34 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 157 Zeitpunkte aufgetretener Störfälle (Stand des Betriebsstundenzählers (r013) zum Zeitpunkt der Störungen) Details siehe Parameter r947 Beschreibung der Störfälle über: r947 Störnummer r949 Störwert r951 Störtextliste P952 Anzahl der Störfälle ∧ 1 PNU=2ECHex; Typ=O2; Normierung: 1Hex 5-35 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 158: Steuersatz

    Steigung des Übergangs der Alpha-W Begrenzung von Lücken auf Nichtlücken (für Ströme < Lückgrenze wird Steuerwinkel auf 165° begrenzt, für Ströme > (Lückgrenze+P777) auf P776, dazwischen erfolgt lineare Interpolation) RDS-Parameter ∧ 1 % PNU=309Hex; Typ=O2; Normierung: 1Hex 5-36 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 159: Werksparameter

    Einspeise- als auch für den Rückspeise- Leistungsanschluss. ∧ 0.01 s PNU=319Hex; Typ=O2; Normierung: 1Hex 0 bis 65535 3/U BR P799 Parameter für Sonderzugriff ∧ 1 PNU=31FHex; Typ=O2; Normierung: 1Hex 5-37 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 160: Profilparameter

    PNU=39FHex; Typ=O2; Normierung: 1Hex 0 bis 6005 P928 Q.Grund/Reserve 1005 Quelle für die Umschaltung zwischen Grund- und Reserveeinstellung (Steuerwort 2, Bit 30). Parameter ist funktionsgleich mit P590. Beschreibung siehe P590. ∧ 1 PNU=3A0Hex; Typ=L2; Normierung: 1Hex 5-38 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 161 Störwert der Störungen, erlaubt bei vielen Störnummern eine genauere Diagnose. Die Störwerte sind in den gleichen Indizes wie die zugehörigen Störnummern (r947) abgelegt - siehe Parameter P947. ∧ 1 PNU=3B5Hex; Typ=O2; Normierung: 1Hex 5-39 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 162 ∧ 1 PNU=3BCHex; Typ=V2; Normierung: 1Hex r957 Warnparameter 5 Parameter Warnungen 5 Wenn eine der Warnungen 65 .. 80 auftritt, leuchtet der entsprechende Balken in der Anzeige. ∧ 1 PNU=3BDHex; Typ=V2; Normierung: 1Hex 5-40 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 163 Übernahme der Parameterwerte vom RAM ins EEPROM beim Umschalten von 0 auf 1. Die Bearbeitung aller Werte dauert ca. 15s. Während dieser Zeit bleibt die PMU im Werte-Modus. ∧ 1 PNU=3CBHex; Typ=O2; Normierung: 1Hex 5-41 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 164 PNU-Lst.2 geänd. Liste der geänderten Parameter Teil 2 Siehe r990. ∧ 1 PNU=3DFHex; Typ=O2; Normierung: 1Hex r992 PNU-Lst.3 geänd. Liste der geänderten Parameter Teil 3 Siehe r990 ∧ 1 PNU=3E0Hex; Typ=O2; Normierung: 1Hex 5-42 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 165: Bedienen

    Taste dazu gedrückt wird. Dieser Befehl wird mit Drücken der anderen Taste wirksam. Änderung der Parameternummer bei Anzeige der Parameternummern- ebene, des Index bei Anzeige der Indexebene oder des Parameterwertes bei Anzeige der Parameterwertebene Tabelle 6.1 Funktion der Bedienelemente auf der PMU Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 166: Anzeigen 8.8.8.8

    „Fenster“ noch unsichtbare Stellen vorhanden sind, blinkt die entsprechende rechte oder linke Ziffer. Durch gleichzeitiges Drücken von <P>+<Tiefer> oder <P>+<Höher> kann dieses „Fenster“ über dem Parameterwert verschoben werden. Durch Drücken von <P> schaltet man schließlich wieder in die Parameternummernebene zurück. DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 167: Struktur

    09.02 Bedienen Struktur Einschaltbereit Betriebsanzeige Parameternummernebene Schnell- Schnell- umschaltung umschaltung nein Parameter indiziert? Indexebene höchster Index Parameterwertebene höchster Wert zurück zur Parameternummer Bild 6.2 Struktur der Bedienung mit der PMU Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 168 Bedienstruktur der PMU bei Warnungen und Störungen Die Behandlung von Störungs- und Warnungsmeldungen (quittieren, in den „Hintergrund“ versetzen um parametrieren zu können) ist in Kapitel 7 detailliert beschrieben. Bild 6.4 Verschieben der PMU-Anzeige bei Parameterwerten mit mehr als 4 Stellen DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 169: Störungen Und Warnungen

    Für die Einspeiseeinheit wird die gleiche Software eingesetzt wie für die Ein- und Rückspeiseeinheiten der Gerätereihe 6SE70. Die Funktionsunterscheidung zwischen Einspeiseeinheiten / Ein- und Rückspeiseeinheiten erfolgt durch Parameter P070. Eventuell in dieser Betriebsanleitung enthaltene Bezugnahmen auf das „Rückspeisen“ sind zu ignorieren. Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 170 Netzspannungseffektivwert der Einspeisebrücke (Gleichrichtmittelwert * Scheitelfaktor) muss größer sein als der Ansprechwert für die Phasenausfallüberwachung Der Abstand zwischen zwei gleichartigen Netznulldurchgängen der Spannung für den Einspeisestromrichter darf nicht mehr als 450 Grad betragen. DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 171 10% des Bemessungsgleich- stromes (P075) - die Zwischenkreisspannung ist kleiner als 5% von 1.35 * P071 - Thyristorzweigsicherung defekt F031 Sicherg.fall Sicherungsfall in einem Thyristorzweig der Ein- und Rückspeiseeinheit oder eines parallelgeschalteten Leistungsteils. Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 172 EMV-Maßnahmen überprüfen. „EEPROM-Fehler“ - wie 1 - Elektronikbaugruppe CUR defekt F042 Puf. Überl. - zu große EMV-Einstreuungen Interner Pufferüberlauf vorhanden (z.B. durch unbeschal- tete Schütze, ungeschirmte Softwaremäßige Überwachung Kabel, lose Schirmverbindungen) verschiedener Softwarepuffer. DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 173 - Nach Quittierung im URLADEN F060 MLFB fehlt einen passenden Parameterwert P070=0 für das Gerät im Parameter P070 MLFB (6SE70..) eingeben (Nur möglich mit den entsprechenden Zugriffsstufen der beiden Zugriffs- parameter, siehe Kapitel 4.3.9.2). Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 174 Es trat ein Fehler bei der Initialisierung der Timeout bei der Initialisierung SCB auf. Fehler im Konfigurationskanal - SCB tauschen F072 SCB-Heartb. - Verbindung zwischen SCB-Heartbeat Baugruppenträger und Zusatzbaugruppe prüfen SCB bearbeitet den Heartbeat-Counter nicht mehr. DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 175 → Als Telegrammausfallzeit wirkt P695. gestört Interner Fehler TB-Auftragskanal (TB CUR) → gestört TB-Antwortkanal (CUR → gestört Interner Fehler CB/TB Telegrammausfall PMU-Auftragskanal (CUR → gestört PMU-Antwortkanal (TB CUR) → gestört CB/TB-Sollwertkanal gestört CB/TB-Istwertkanal gestört Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 176 20 sec nach Anwahl des Formierens (P052=20) oder der Stromkreisidentifikation (P052=21) ein EIN - Befehl vorgegeben wurde Abbruch erfolgte, weil während der Stromkreisidentifikation der Befehl „Rückspeisung sperren“ vorgegeben wurde (siehe Steuerwort1, Bit 12 und P572) DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 177 (Gate X13 oder X23) Thyristor nicht blockierfähig (Gate X14 oder X24) Thyristor nicht blockierfähig (Gate X15 oder X25) Thyristor nicht blockierfähig (Gate X16 oder X26) F116 Fehler auf der Technologiebaugruppe siehe Benutzerhandbuch der TB- F150 Baugruppe Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 178: Warnmeldungen

    Die Warnung wird ausgelöst, wenn 90 % des zulässigen I t-Wertes erreicht sind. Siehe auch unter Fehler F022 und Parameter P785. Der zulässige I t-Wert wird beim maximal zulässigen Lastspiel erreicht (siehe Kapitel 14, Bild 14.1) 7-10 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 179 Gegebenenfalls P366 WEA ändern. wieder ein. A081.. r958 CB-Warng. ⎯⎯ siehe Benutzerhandbuch CB-Baugruppe A096 0...15 A097.. r959 TB-Warng 1 A112 ⎯⎯ siehe Benutzerhandbuch TB-Baugruppe 0...15 A113.. r960 TB-Warng 2 A128 ⎯⎯ siehe Benutzerhandbuch TB-Baugruppe 0...15 7-11 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 180 Störungen und Warnungen 06.01 7-12 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 181: Wartung

    Nummern und andere wichtige Daten auf dem Leistungsschild des Gerätes. Wartungsempfehlungen Die Lüfter sind für eine Betriebsdauer von 40 000 Stunden bei einer Umgebungstemperatur von T = 40 °C ausgelegt. Sie müssen rechtzeitig ausgewechselt werden, um die Verfügbarkeit des Gerätes zu erhalten. Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 182: Austausch Von Bauelementen

    Lüfter (AC 230V) für Bauform K WARNUNG Der Lüfterkasten wiegt bei Bauform H ca.16kg, bei Bauform K ca.32kg. Dies ist bei Ausbau das Lüfterkastens zu beachten. Bei Nichtbeachtung können schwere Körperverletzung oder erheblicher Sachschaden die Folge sein. DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 183: Austausch Von Baugruppen

    Anschlag in die Elektronikbox einschieben. ♦ Baugruppe mit den Be- festigungsschrauben ober- halb und unterhalb der Steck- / Ziehhilfen fest- schrauben. Bild 8.3 Elektronikbox, bestückt mit CUR (Steckplatz 1) und Optionen (Steckplatz 2 und 3) Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 184 Tausch der Ansteuerbaugruppe A23 Nach Tausch der A23 Stromkreisidentifikation durchführen (siehe Kapitel 4). Zur Wiederherstellung der Erdungsverbindung sind die Schrauben mit Erdungskenn- zeichen an der Elektronikwanne (Baugröße H) bzw. am Elektronikeinschub (Baugröße K) festzuziehen. DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 185 ♦ Nach Einschalten der Elektronikversorgungsspannung warten bis „Werkseinstellung herstellen“ beendet ist. Danach die Parameterwerte laut Logbuch wiederherstellen bzw. die mit DriveMonitor gesicherten Werte ins Gerät zurückladen. ♦ Werden die Parameter laut Logbuch wiederhergestellt, muss die "Stromkreisidentifikation" (siehe Kapitel 4.3.9.7) durchgeführt werden (wegen Sonderparameter P772). Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 186: Power-Interface Baugruppen-Ersatzteile

    0,25% für 10Ω < R < 47Ω R 79 und R 80 auf A1681 nicht vorgesehen. R ≥ 47Ω 0,10% für Der Bürdewiderstand - Sollwert bezieht sich auf den am Typenschild angegebenen Zwischenkreisstrom I DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 187: Räumliche Anordnung Der Bürdenwiderstände

    Räumliche Anordnung der Bürdenwiderstände: R 7 6 R 7 8 R 8 0 7 A T 2 5 0 V 7 A T 2 5 0 V C98043-A1685 R 7 9 R 7 7 R 7 5 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 188: Austausch Von Thyristorsträngen

    • Gate und Kathodenleitungen (G, K) abstecken. • 2 Sechskantschrauben M8 lösen. • Sechskantmutter M6 lockern, den Thyristorstrang nach vorne ausschwenken und schräg nach oben herausziehen. Der Einbau der Thyristorstränge erfolgt in umgekehrter Reihenfolge. DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 189: Demontage Der Thyristorstränge Bei Bauform K

    Gate und Kathodenleitungen (G, K) abstecken. • 2 Sechskantschrauben M10 lösen. • 2 Sechskantschrauben M10 lösen. • Sechskantmutter M10 lockern, den Thyristorstrang nach vorne ausschwenken und schräg nach oben herausziehen. Der Einbau der Thyristorstränge erfolgt in umgekehrter Reihenfolge. Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 190 Wartung 09.02 8-10 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 191: Optionen

    6SE7087-7CX84-0BB1 spanisch 6SE7087-8CX84-0BB1 italienisch 6SE7087-2CX84-0BB1 T300 Technologiebaugruppe mit 2 Verbindungsleitungen SC58 6SE7090-0XX87-4AH0 und SC60, Klemmenblock SE300 und Hardwarebetriebsanleitung T400 Technologiebaugruppe (inkl. Kurzbeschreibung) 6DD1606-0AD0 Benutzerhandbuch für Hardware und Projektierung 6DD1903-0EA0 Tabelle 9.1 Optionsbaugruppen und Busadapter Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseienheit Betriebsanleitung...
  • Seite 192 Voraussetzung für den Einbau von Optionalen Zusatzbaugruppen ist die Option LBA. Wenn der LBA noch nicht im SIMOVERT-Gerät vorhanden ist, muss er in die Elektronikbox eingebaut werden, bevor man eine Options- baugruppe einschieben kann. DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 193: Interfacebaugruppen

    Analoge und binäre Ein- und Ausgänge zur Kopplung mit dem SCB1 über Lichtwellenleiter SCI2 Serielle I/O-Baugruppe (nur in Verbindung mit dem Baugruppe 6SE7090-0XX84-3EF0 SCB1). Beschreibung 6SE7080-0CX84-0BC0 Binäre Ein- und Ausgänge zur Kopplung mit dem SCB1 über Lichtwellenleiter. Tabelle 9.4 Interfacebaugruppen Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseienheit Betriebsanleitung...
  • Seite 194: Stromversorgung

    Das OP1S bietet die Möglichkeit, Parameter direkt durch Eingabe ihrer Nummer über Tastatur anzuwählen. Dabei gelten folgende Zusammenhänge: Angezeigte Nummer Am OP1S einzugebende Nummer Grundgeräte- rxxx, Pxxx (0)xxx parameter Parameter einer Hxxx, dxxx 1xxx Technologiebaugruppe DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 195: Steuerbits Vom Bedienfeld Op1S

    HINWEIS Der Vorgänger des OP1S (das OP1) kann aufgrund geänderter Koppelmechanismen mit Software ab V4.0 nicht verwendet werden! Umgekehrt stellt das OP1S aber einen vollwertigen Ersatz für das OP1 in Zusammenhang mit älterer Gerätesoftware dar. Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseienheit...
  • Seite 196: Rs485-Schnittstelle (Ptp1)

    • Baugruppe CUR (A10) mit PTP1 (A2) vorsichtig in den Führungs- X101 schienen bis zum Anschlag in die Elektronikbox einschieben. X115 X102 • Baugruppe mit den Befestigungsschrauben oberhalb und unterhalb X117 der Ziehgriffe festschrauben. X116 X104 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 197: Funktion Und Klemmenbeschreibung

    Folgende Parameter beeinflussen die Funktion der Grundgeräteschnittstelle SST2 (Details siehe Kapitel 5.12): P681 (i001 bis i005) Auswahl der zu sendenden Prozeßdaten P684.i003 Baudrate P686.i003 Anzahl der Peer-to-Peer-Nettodatenworte P687.i003 Telegramm-Ausfallzeit P688 Auswahl des Protokolls Parametrierung für "12-Puls-Betrieb" siehe Kapitel 3.8.3. Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseienheit Betriebsanleitung...
  • Seite 198: Drivemonitor

    HINWEIS Die Kommunikation kann entweder über die Klemmmenleiste der CUR-X100 (RS485-Schnittstelle) oder den Schnittstellenstecker auf der PMU-X300 (9-poliger SUB D-Stecker, RS485-/RS232-Schnittstelle) erfolgen. Nur einer der zwei möglichen Anschlüsse (X100 oder X300) darf betrieben werden! DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 199: Herstellen Einer Online Verbindung Zur Einspeiseeinheit

    Das Wechseln in den Onlinemode erfolgt dann über Ansicht - Online oder den entsprechenden Button in der Symbolleiste. Erscheint dabei die Meldung "Gerät ist nicht vernetzt!" ist "Offlinebetrieb" angewählt. Das kann unter Datei - Antriebseinstellungen geändert werden. Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH...
  • Seite 200: Weitere Informationen

    Stellt für SIMATIC CPUs Funktionsbausteine und Beispielprojekte für die Kommunikation mit dem SIMOVERT 6SE70 zur Verfügung MLFB 6SW1700-5JC00-1AA0 ACHTUNG DriveMonitor läuft unter Windows 95/98/Me oder Windows NT4 / Windows 2000, nicht jedoch unter Windows 3.x. 9-10 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 201: Ersatzteile

    Thyristorblock mit TSE-Beschaltung 6SY7010-0AB51 6SE7037-7HH85-0AA0 Ebene B Thyristorblock mit TSE-Beschaltung 6SY7010-0AB52 6SE7037-7HH85-0AA0 Ebene A Thyristorblock mit TSE-Beschaltung 6SY7010-0AB53 6SE7041-0HH85-0AA0 Ebene B Thyristorblock mit TSE-Beschaltung 6SY7010-0AB54 6SE7041-0HH85-0AA0 Ebene A Thyristorblock mit TSE-Beschaltung 6SY7010-0AB55 6SE7041-3HK85-0AA0 6SE7041-3HK85-0AD0 10-1 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 202 F11-F16 Sicherungseinsatz 6SY7010-2AA12 6SE7041-0EH85-0AA0 6SE7041-0FH85-0AA0 6SE7041-0HH85-0AA0 F111 bis F162 Sicherungseinsatz 6SY7010-2AA12 6SE7041-8EK85-0AA0 6SE7041-8EK85-0AD0 6SE7041-8FK85-0AA0 6SE7041-8FK85-0AD0 6SE7041-8HK85-0AA0 6SE7041-8HK85-0AD0 F11 bis F16 Sicherungseinsatz 6SY7010-2AA11 6SE7037-7FH85-0AA0 6SE7037-7HH85-0AA0 F111 bis F162 Sicherungseinsatz 6SY7010-2AA11 6SE7041-3FK85-0AA0 6SE7041-3FK85-0AD0 6SE7041-3HK85-0AA0 6SE7041-3HK85-0AD0 10-2 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 203 6SE7041-5HK85-0AD0 6SE7041-8HK85-0AA0 6SE7041-8HK85-0AD0 T1, T2 Stromwandler 6SY7010-5AA03 6SE7038-2EH85-0AA0 6SE7041-0EH85-0AA0 6SE7037-7FH85-0AA0 6SE7041-0FH85-0AA0 6SE7037-7HH85-0AA0 6SE7041-0HH85-0AA0 T1, T2 Stromwandler 6SY7010-5AA04 6SE7041-3EK85-0AA0 6SE7041-3EK85-0AD0 6SE7041-8EK85-0AA0 6SE7041-8EK85-0AD0 6SE7041-3FK85-0AA0 6SE7041-3FK85-0AD0 6SE7041-5FK85-0AA0 6SE7041-5FK85-0AD0 6SE7041-8FK85-0AA0 6SE7041-8FK85-0AD0 6SE7041-3HK85-0AA0 6SE7041-3HK85-0AD0 6SE7041-5HK85-0AA0 6SE7041-5HK85-0AD0 6SE7041-8HK85-0AA0 6SE7041-8HK85-0AD0 10-3 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 204 Ersatzteile 06.01 10-4 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 205: Logbuch

    P051 Zugriffsstufe P052 Funktionsanwahl P053 Parametrierfreig P054 OP-Hinterleuchtg P070 MLFB(6SE70..) P071 Netzanschlußspg. abhängig von P070 P074 Schw. Unterspg. P075 E/RStrom(n) abhängig von P070 P076 KonfigLeist.teil P077 Werkseinst.-Typ P090 Baugr. Steckpl.2 P091 Baugr. Steckpl.3 12-1 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 206 P311 Id-Regler Tn i001=0.015 i001= i001= i002=0.015 i002= i002= i003=0.015 i003= i003= i004=0.015 i004= i004= P313 Ud-Regler Kp i001=3.00 i001= i001= i002=3.00 i002= i002= i003=3.00 i003= i003= i004=3.00 i004= i004= 12-2 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 207 P323 Freig.Ud-Abs(Id) P329 Vorladezeit i001=500 i001= i001= i002=500 i002= i002= i003=500 i003= i003= i004=500 i004= i004= P330 Entladezeit i001=2000 i001= i001= i002=2000 i002= i002= i003=2000 i003= i003= i004=2000 i004= i004= P353 Thyristortest P354 Erdschlußtest 12-3 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 208 P569 Q.Tippen2 EIN i001=0 i001= i001= i002=0 i002= i002= P571 Q.Ud absenken i001=0 i001= i001= i002=0 i002= i002= P572 Q.Rückssp.frei i001=1 i001= i001= i002=1 i002= i002= P573 Q.k. Störg.ext.3 i001=1 i001= i001= i002=1 i002= i002= 12-4 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 209 P608 Z.k.Soll-Ist-Abw i001=0 i001= i001= i002=0 i002= i002= P610 Z.Rücksp.bereit i001=0 i001= i001= i002=0 i002= i002= P611 Z.Unterspannung i001=0 i001= i001= i002=0 i002= i002= P612 Z.HS angesteuert i001=0 i001= i001= i002=0 i002= i002= 12-5 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 210 P662 SCI-AE Offset i001=0.00 i001= i001= i002=0.00 i002= i002= i003=0.00 i003= i003= i004=0.00 i004= i004= i005=0.00 i005= i005= i006=0.00 i006= i006= 12-6 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 211 P681 SST2 Istwerte i001=599 i001= i001= i002=34 i002= i002= i003=0 i003= i003= i004=0 i004= i004= i005=0 i005= i005= P682 SCB Protokoll P683 SST/SCB Busadr. i001=0 i001= i001= i002=0 i002= i002= 12-7 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 212 12-8 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 213 (nur sichtbar bei i003=0 i003= i003= P051=3, P799=4) i004=0 i004= i004= i005=0 i005= i005= i006=0 i006= i006= P773 Schw.Kom. Einsp i001=0.01 i001= i001= i002=0.01 i002= i002= i003=0.01 i003= i003= i004=0.01 i004= i004= 12-9 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 214 P785 Steuerwort i2t P793 Stabzeit Netzspg 0.03 P799 SF P917 Spontanmeldung P918 CB Busadresse P927 Parametrierfreig P928 Q.Grund/Reserve 1005 P952 Anzahl Störfälle P970 Werkseinstellung P971 EEPROM-Übernahm. 12-10 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 215 06.01 Logbuch Lfd. Datum/Uhrzeit Name/Dienststelle Störungs- und Diagnose- Maßnahmen Meldungen 12-11 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 216 Logbuch 06.01 Lfd. Datum/Uhrzeit Name/Dienststelle Störungs- und Diagnose- Maßnahmen Meldungen 12-12 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 217: Umweltverträglichkeit

    Das Gerät kann über einfach lösbare Schraub- und Schnappverbindungen in recycelbare mechanische Komponenten zerlegt werden. Die Flachbaugruppen können der thermischen Verwertung zugeführt werden. Der Anteil an gefahrstoffhaltigen Bauelementen ist gering. Die recyclebaren Kunststoffteile sind nach DIN 54840 gekennzeichnet und mit dem Recyclingsymbol versehen. 13-1 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 218 Umweltverträglichkeit 06.01 13-2 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 219: Technische Daten

    06.01 Technische Daten Technische Daten Bei anderen als in diesem Kapitel aufgeführten Einsatzbedingungen, nehmen Sie bitte Kontakt mit Ihrer zu- ständigen Siemens-Niederlassung bzw. Landesgesellschaft auf. Kühlmitteltemperatur 0 °C bis +40 °C − 25 °C bis +70 °C Lagerungstemperatur − 25 °C bis +70 °C...
  • Seite 220 „Grundgeräte“ (-0AA0). Gerätezuordnung sowie Hinweise laut Kapitel 3.7 beachten! Der zulässige Ausgangsstrom bei Parallelschaltung reduziert sich (bedingt durch die Stromaufteilung zwischen den Leistungsteilen) um 10% gegenüber der Summe der Bemessungsströme der Einzel-Leistungsteile. 14-2 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 221 „Grundgeräte“ (-0AA0). Gerätezuordnung sowie Hinweise laut Kapitel 3.7 beachten! Der zulässige Ausgangsstrom bei Parallelschaltung reduziert sich (bedingt durch die Stromaufteilung zwischen den Leistungsteilen) um 10% gegenüber der Summe der Bemessungsströme der Einzel-Leistungsteile. 14-3 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 222 „Grundgeräte“ (-0AA0). Gerätezuordnung sowie Hinweise laut Kapitel 3.7 beachten! Der zulässige Ausgangsstrom bei Parallelschaltung reduziert sich (bedingt durch die Stromaufteilung zwischen den Leistungsteilen) um 10% gegenüber der Summe der Bemessungsströme der Einzel-Leistungsteile. 14-4 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 223: Technische Daten

    % in % 1000 2000 3000 4000 1000 2000 3000 4000 Aufstellungshöhe Aufstellungshöhe in m über NN in m über NN Bild 14.3 Maximalwerte für Bemessungsstrom und Bemessungsspannung in Abhängigkeit von der Aufstellungshöhe 14-5 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 224: Angewandte Normen

    Elektromagnetic compatibility for industrial - process mesurement and control equipment Teil 4 Electrical fast transient / burst requirements EN 60146-1-1: 1993 Halbleiter-Stromrichter; Allgemeine Anforderungen und netzgeführte Stromrichter: Teil 1-1 Festlegung der Grundanforderungen (IEC146-1-1991) 14-6 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 225 06.01 Technische Daten Bezugsquellen: DIN-Normen und ausländische Normen: Beuth-Verlag GmbH Burggrafenstraße 6 10787 Berlin DIN VDE-Bestimmungen: VDE-Auslieferungsstelle Merianstraße 29 63069 Offenbach 14-7 Siemens AG 6SE7087-6AK85-0AA0 DEUTSCH Einspeiseeinheit Betriebsanleitung...
  • Seite 226 Technische Daten 06.01 14-8 DEUTSCH Siemens AG 6SE7087-6AK85-0AA0 Einspeiseeinheit Betriebsanleitung...
  • Seite 227 Betriebsanleitung SIMOVERT Master Drives Operating Instructions Einspeise-Einheit Bauform H und K Common Rectifier Sizes H and K Ausgabe / Edition: G Bestell-Nr. / Order-No.: 6SE7087-6AK85-0AA0...
  • Seite 228 The information given in this publication is reviewed at regular intervals and any corrections that might be necessary are made in the subsequent printings. Suggestions for improvement are welcome at all SIMOVERT ® is a registered trademark of Siemens times. © Siemens AG 1994 All rights reserved...
  • Seite 229 Control/status word for 12-pulse mode (r599) and control word 2, bit 23 ...... 3-26 3.8.5 Start-up with 12-pulse mode ................... 3-27 3.8.6 Redundancy mode ......................3-29 3.8.7 RS485 interface cable for the Peer-to-Peer link on SST2 ..........3-30 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 230 Download or upread (P052 = 3) ................... 4-37 4.3.9.4 Hardware configuration (P052 = 4) ................4-38 4.3.9.5 Drive setting (P052 = 5) ....................4-39 4.3.9.6 Form DC link (P052 = 20) .................... 4-40 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 231 Control and status word ....................5-18 5.11 Analog input/output ......................5-27 5.12 Communications ......................5-29 5.13 Diagnostics ........................5-34 5.14 Modulator ........................5-36 5.15 Factory parameters ......................5-37 5.16 Profile parameters ......................5-38 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 232 Installing the software ...................... 9-8 9.6.2 Connection of common rectifier to a PC ................9-8 9.6.3 Creating an online link to the common rectifier..............9-9 9.6.4 Further information ......................9-10 Spare Parts ........................ 10-1 Blank ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 233 Environmental Compatibility ................13-1 Technical Data ......................14-1 14-1 Power reduction at increased coolant temperature ............14-5 14.2 Power reduction at altitudes > 1000m above MSL ............14-5 14.3 Applied standards ......................14-6 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 234 Contents 09.02 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 235: Definitions

    You can consult your local Siemens branch if you should require further information or if particular problem occur that are not dealt with in adequate detail in the operating instructions.
  • Seite 236 The necessary protective measures for ESDs are elucidated once again in the following figure: conductive floor ESD coat ESD desk ESD armband ESD shoes earthing terminal on cabinets Sitting position Standing position Standing / Sitting position 0-10 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 237 Such personnel must be thoroughly acquainted with all warnings and maintenance activities. Perfect and safe operation of the equipment requires proper transport, expert storage, installation and assembly and cautious operation and maintenance. 0-11 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 238 Definitions 06.01 0-12 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 239: Description

    Start-up of the rectifier unit is carried out via an operator panel on the electronics box. Operation is performed via the terminal strip or via a serial interface Optional interfaces and intelligent I/O modules are available in conjunction with programmable controllers and other automation equipment for controlling the common rectifiers. Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier...
  • Seite 240 Description 06.01 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 241: Transport, Unpacking And Assembly

    Non-observance of warning notices can result in death, severe personal injury or considerable property damage. The unit must be protected against the ingress of foreign matter as otherwise proper functioning and safety will not be guaranteed. Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier...
  • Seite 242 ≤ 40 °C (50°C) Section 2.4. Figure 2.1 Installation in control cabinets WARNING In the case of units, all plastic covers must be mounted to ensure correct air flow and cooling for the units. ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 243: Dimension Drawings

    06.01 Transport, Unpacking and Assembly Dimension drawings Figure 2.2 Dimension drawing, size H Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 244 Transport, Unpacking and Assembly 06.01 Figure 2.3 Dimension drawing, size K ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 245: Connection

    The power cables must be fixed in position mechanically outside the unit. NOTICE An external 24 V power supply is required for operation of the units (see Chapters 3.5 and 9.3). Operational range of the unit: 20 V to 30 V. Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier...
  • Seite 246: Power Connections

    Despite switching the voltage off at the power terminals, a voltage may still exist on terminal X19 due to the external fan supply. ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating instructions...
  • Seite 247 • the connection to ground - electronic ground is interrupted (refer to Chapter 3.3.3 "Connection terminals on CUR card"). • the power supply unit is operated in conjunction with a non-grounded power supply system. Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier...
  • Seite 248 S 100x10 41-8HK85-0AA0 660 to 690 1633 K 4x300 4x600 K 6x300 6x600 K 4x300 4x600 S 100x10 S 100x10 S 100x10 Table 3.2 Connection cross-sections 1) C=Cable, R=Rail 2) American Wire Gauge ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating instructions...
  • Seite 249 09.02 Connection Unit Built-in branch fuses F11 to F16 Order No. Siemens SITOR Bussmann US standard 6SE70 Type Type 38-2EH85-0AA0 3NE3336 170M4717 41-0EH85-0AA0 3NE3338-8 170M5715 37-7FH85-0AA0 3NE3335 170M5696 41-0FH85-0AA0 3NE3338-8 170M5699 37-7HH85-0AA0 3NE3335 170M5696 41-0HH85-0AA0 3NE3338-8 170M5699 Built-in branch fuses F111 to F162...
  • Seite 250: Short-Circuit Withstand Capability

    660 to 690 4EU3951-0UA00 690/50 41-3HK85-0AA0 660 to 690 1119 4EU3951-5UA00 690/50 1120 41-5HK85-0AA0 660 to 690 1306 4EU4351-0UA00 690/50 1400 41-8HK85-0AA0 660 to 690 1633 4EU4551-0UA00 690/50 1600 Table 3.4 Recommended commutating reactor ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating instructions...
  • Seite 251: Power Supply And Main Contactor

    (19343-T7A/250V Messrs. Wickmann-Werke GmbH and/or 0034.5243 FST Messrs. Schurter) NOTICE The main contactor’s operating coil must be protected, for example, by RC elements. See also Warnings in Chapter 3.1 after Table 3.1 with regard to isolating transformer feed-in.. Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier...
  • Seite 252: Control Terminal Block And Serial Interface

    If they intersect, control and power cables must be run at an angle of 90° to each other. If converters are installed in systems by authorized workshops, noise immunity can also be provided by other appropriate wiring practices. ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating instructions...
  • Seite 253: Terminals And Setting Elements On The Cur (A10) Module

    (e.g. through signal leads or the frame terminal of the power supply unit). If option modules are used, a further earth-frame (M) connection may have to be removed. (please refer to the description of these modules). Siemens AG 6SE7087-6AK85-0AA0 ENGLISH...
  • Seite 254 Max. switching current 0.12A AC at p.f. = 0.4 At max. 30V DC switching voltage, the following applies:: Max. switching current 0.8A (resistive loads) For functions see Section 4.3.3 and 4.3.1.2 (status word) Table 3.6 Control terminal block 3-10 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating instructions...
  • Seite 255: Connecting-Up The Parameterizing Unit (Pmu)

    Ref. potential for RS232 or RS485 interface Table 3.7 Connector pin assignment for interface X300 Pin assignment for interface cable X300: on PC, COMx: male on 6SE70 device, X300: female on cable: female on cable: male 3-11 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating instructions...
  • Seite 256: Measures For Keeping To Rfi Suppression Regulations

    See also "SIMOVERT MASTERDRIVES Installation instructions for design of drives in conformance with EMC regulations“ under "Documentation" on the DriveMonitor CD-ROM of the inverter or converter "compendium" Chapter 3. 3-12 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating instructions...
  • Seite 257: Single-Line Diagrams With Suggested Circuit Arrangements

    09.02 Connection Single-line diagrams with suggested circuit arrangements Figure 3.7 Single-line diagram with suggested circuit arrangement, Size H 3-13 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating instructions...
  • Seite 258 Connection 09.02 Figure 3.8 Single-line diagram with suggested circuit arrangement, Size K 3-14 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating instructions...
  • Seite 259: Power Sections

    09.02 Connection Power sections Figure 3.9 Power section, Size H 3-15 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating instructions...
  • Seite 260 Connection 09.02 Figure 3.10 Power section, Size K 3-16 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating instructions...
  • Seite 261 Level A (front level) Figure 3.11 Arrangement of the thyristor blocks, Size H Level A Level B Figure 3.12 Arrangement of the thyristor blocks, view from right-hand side of unit,Size K 3-17 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating instructions...
  • Seite 262: Parallel Connection Of Parallel Unit(S), Size K

    C98043- C98043- C98043- A1695 A1695 A1685 Figure 3.13 Connection of firing pulse signals and monitoring signals for the parallel units 3-18 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating instructions...
  • Seite 263 (cabinet wall) is 1m to the left and 1.8 m to the right. This includes the spare length required for removing the A23 module with its carrier board for service purposes. 3-19 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH...
  • Seite 264 A fuse has fused on this parallel unit. CAUTION On parallel connection the rating of the relay contact K1-2 (connection X9-4, X9-5) should be taken into account (refer to Chapter 3.2). 3-20 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating instructions...
  • Seite 265: Single-Line Diagram With Suggested Circuit Arrangement For Parallel Connection

    09.02 Connection 3.7.1 Single-line diagram with suggested circuit arrangement for parallel connection Figure 3.14 Single-line diagram with suggested circuit for parallel connection, size K 3-21 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating instructions...
  • Seite 266: 12-Pulse Mode (Only Possible With The Optional Rs485 Interface)

    A2 submodule (C98043-A1690) has been plugged into the A10 CUR electronic module (C98043- A1680). See Sections 9.6 and 3.8.7). The transmission protocol used for SST2 is the "Peer-to-Peer" protocol. 3-22 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating instructions...
  • Seite 267: Hardware Requirements, Configuration Of The Power Sections

    Reactor "12-pulse transformer" 12-pulse master Mains DC link X117 X117 Reactor 12-pulse slave Figure 3.15 Power section incoming feeder for two power supply units 3-23 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating instructions...
  • Seite 268: Parameterization For 12-Pulse Mode

    12-pulse slave. Selection of the basic or reserve setting (index i001 or i002) of the appropriate "Source selection parameter“ (P554, P555, ...) is described in Section 4.1.2. 3-24 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating instructions...
  • Seite 269 - e.g. from the delta winding of the 12-pulse transformer) from the delta winding of the 12-pulse transformer) Table 9 Parameterization for 12-pulse mode 3-25 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating instructions...
  • Seite 270: Control/Status Word For 12-Pulse Mode (R599) And Control Word 2, Bit 23

    Dieses Bit ist bei einer Einspeiseeinheit nicht von Bedeutung ! r599.15 r550.15 (No external fault 1) Table 10 Control/status word for 12-pulse mode (r599) 3-26 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating instructions...
  • Seite 271: Start-Up With 12-Pulse Mode

    (with the appropriate source wiring for the ON command (P554, P555) and other external control commands), and the reserve setting (index i002) is used to operate the unit as a stand-alone unit with user control on-site via the OP1S or PMU. 3-27 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier...
  • Seite 272 2 is a source for "No external warning 1". If this is not required, e.g. in the case of open terminals, P575 = 1 and P588 = 1 must be set. 3-28 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating instructions...
  • Seite 273: Redundancy Mode

    6-pulse mode with external control. The Peer-to-Peer telegram failure monitoring time also has to be switched off via P687.i003= 0 in this case. 3-29 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier...
  • Seite 274: Rs485 Interface Cable For The Peer-To-Peer Link On Sst2

    The 4-core cable is not included in the scope of delivery. 12-pulse master 12-pulse slave X117 X117 Figure 3.17 Connecting cable for "Peer-to-Peer" communication on SST2 (between the terminals of the A2 submodule (C98043-A1690)) 3-30 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating instructions...
  • Seite 275: Start-Up

    Mode and automatic control variants of the common rectifier: ♦ "Function block diagrams: Open and closed-loop control": see Section 4.4 ♦ Application: Power supply of the variable-voltage DC link of SIMOVERT converters of the 6SE70 series Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 276: Process Data

    Setpoints Actual values (SST1, SST2, SCB, CB, TB) - Operator control panel (OP) - Serial interfaces Only: Id setpoint in e.g. output current (SST1, SST2, SCB, CB, TB) 12-pulse operation Common Rectifier ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 277 Associated source selection parameters: P578, P579 Affected parameters: P140 to P144, P160, P161, P310 to P320, P329, P408, P517, P518, P773 to P777 Used, e.g. for alternating operation of different inverter types on one common rectifier Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 278: Initial Start-Up

    To avoid oscillating of the link voltage in regenerative mode, it is advisable to set parameter P287 of the SIMOVERT Master Drives FC, VC, SC (time constant for filtering the link voltage) to the value 3. ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier...
  • Seite 279: Parameterization "Standard Application

    - Press the I key on the PMU - The DC link is formed Switch-on - When forming is completed, the operating status display appears Forming r000 ≤ Wait to (see r006) Ud<50V Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 280 - By parameterizing P287=3 (time constant for smoothing the DC link voltage) on the connected SIMOVERT Master Drive FC the dynamic behavior of the closed-loop control of the DC link voltage can be improved. ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 281: Parameterization For "Expert Application

    - Switch on: Press the I key on the PMU - Forming of the DC link takes place r000 ≤ - Following the forming process, the status display is activated. Wait to (see r006) Ud<50V Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 282 - By parameterizing P287=3 (time constant for smoothing the DC link voltage) on the connected SIMOVERT Master Drive FC the dynamic behavior of the closed-loop control of the DC link voltage can be improved. ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 283: Simple Application Examples For Connecting Process Data With Connection Assignment

    P565.1 = 1003 -X101/11 BE3 Fault external 1 P575.1 = 1004 P575.2 = 1004 (always activ) -X101/12 BE4 Basic/reserve P590 = 1005 -X101/13 BE5 -X102/15 AAM P655 = 37 Actual Ud value -X102/14 AA Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 284: Start-Up Aids

    In order to avoid having to wait until the link circuit voltage drops below 20% of 1.35 P071 before execution of a switching-off command, set the parameter P554.i001 = P555.i001 and P554.i002 = P555.i002. 4-10 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 285: Typical Application

    NOTE: For OFF2 and OFF3, 3 selection parameters can be assigned differently in the same index! Op. enable/inhibit: Basic set.: Constant value = 1 = always op. enable. Reserve set.: Constant value = 1 = via serial interface SST1 of the CUR 4-11 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 286 31 HS checkback signal P591 No HS checkback signal Can only connected at the converter term. strip or SCB 1) This bit has a different meaning for the common rectifier as for the converter 4-12 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 287 Value can be assigned for the selection parameters (BE can only be assigned once in the same index of all selection parameters!) 1) Value 1010 cannot be set, but reset is always possible from PMU. Factory setting: xG: for basic setting with P077=0 xR: for reserve setting with P077=0 4-13 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 288 Consecutively to 6005 SST2 (PTP1, A2-X117:1..5) Word 5 x: Value can be assigned for the selection parameters Factory setting: xG: for basic setting with P077=0 xR: for reserve setting with P077=0 4-14 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 289 Consecutively to 6005 SST2 (PTP1, A2-X117:1..5) Word 5 x: Value can be assigned for the selection parameters Factory setting: xG: for basic setting with P077=0 xR: for reserve setting with P077=0 4-15 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 290 6005 SST2 (PTP1, A2-X117:1..5) Word 5 x: Value can be assigned for the selection parameters Factory setting: X: for P590 / P591 xG: for basic setting with P077=0 xR: for reserve setting with P077=0 4-16 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 291: Significance Of Control Word (1 And 2) Commands

    ♦ The firing pulses are inhibited and the main contact drops out ♦ Changeover into the SWITCH-ON INHIBIT status(008) NOTE The OFF2 command is simultaneously effective from three sources (P555, P556 and P557)! NOTE Priority of the OFF commands OFF2 > OFF1 4-17 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 292 The command is executed with a positive edge change from L to H (L → H) only in the READY-TO-SWITCH- ON status (009). After the command has been accepted ♦ an ON command is automatically executed (description, refer to control word bit 0). 4-18 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 293 ♦ The L signal of the Ud reduction command causes the "Ud reduced" message (status word 1, bit 13) to be held low (regardless of the DC link voltage level) 4-19 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier...
  • Seite 294 The command is executed with an H signal and causes a change in operational behavior from that of a single unit (i.e. a "normal" single unit becomes a 12-pulse master or a 12-pulse slave depending on parameter P587 or control word bit 27). See Section 3.8.4 for further details. 4-20 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 295 This command permits you to include an auxiliary contact of the main contactor in the unit control circuit (an H signal implies that the main contactor has picked up). After the command has been accepted: ♦ An operating status > o 010 is permitted 4-21 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 296: Status Word (Status Word 1 And Status Word 2)

    Terminal on SCI 1/2 Terminal on CUR (Option) "Run" signal: - at terminal -X104:19/20 of the CUR - at terminal of the binary output 5 of the SCI (option),which is coded as slave 2 4-22 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 297: Overview Of The Status Word (Status Word 1 And Status Word 2)

    No alarm, overtemp., p.s. Inverted for terminal strips! 31 Pre-charging active P631 Pre-charging not active 1) The meaning of this bit is different for the common rectifier than for the converter 4-23 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 298 4110 BA10 4111 BA11 4112 BA12 4201 SCI 1 and 2,Slave 2, BA1 4202 4203 4204 4205 4206 4207 4208 4209 only SCI 2,Slave 2, 4210 BA10 4211 BA11 4212 BA12 4-24 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 299: Significance Of The Status Word Messages

    Bit 12: Signal, "Main contactor energized" (H) This message is identical to the status of the relay contact at terminals 9-4/5 with which a main contactor can be driven. 4-25 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 300 Bits 25 to 30: reserved Bit 31: Signal, "Pre-charging active" (H) An H signal indicates that the DC link has been charged following a successful ON command. 4-26 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 301: Setpoints

    USS, Word6 consecutively to 4516 only USS, Word6 6002 SST2 (PTP1, A2-X117:1..5) Peer-to-Peer, Word2 6003 SST2 (PTP1, A2-X117:1..5) Peer-to-Peer, Word3 6004 SST2 (PTP1, A2-X117:1..5) Peer-to-Peer, Word4 6005 SST2 (PTP1, A2-X117:1..5) Peer-to-Peer, Word5 4-27 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 302: Actual Values

    Destination: Word 16 of the telegram (PZD) NOTE For telegram data transfer (P680,P690,P694), it is generally necessary/practical to assign "Word 01 of the telegram (PZD)" with status word 1 (r968 or r552)! 4-28 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 303: Binary Inputs

    When faults, alarms and switch-on inhibit of the status word ( HIGH active ) are output via the terminal strip, these are LOW active at the terminal strip (binary outputs) (i.e. relay drops out )! Also refer to Section 4.3.1.2 "Status word". 4-29 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier...
  • Seite 304: Analog Output

    ⎝ ⎠ Pre-assignment (gain of 1 and no offset): 100% = 10V The parameter value in [%] for the appropriate parameter number can be taken from the parameter list, Chapter 5! 4-30 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 305 ⎜ ⎟ Offset off1 ⎝ ⎠ ⎝ ⎠ ⎛ × ⎞ 27.03 74.05 − − ⎜ ⎟ ⎝ ⎠ To be adjusted: gain: P656 = +27,03V P657 = − 19,98V offset: 4-31 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 306 6.67 150.00 − ⎜ ⎟ − − ⎜ ⎟ Offset off1 ⎝ ⎠ ⎝ ⎠ − 0.00 0.00 To be adjusted: Gain P656 = +6,67 V offset P657 = 0,00 V 4-32 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 307: Serial Interfaces

    Instruction Manuals to the various option boards. Additional information can be taken from Sections 4.3.1.1 to 4.3.1.4 "Control word, status word, setpoints, actual values". 4-33 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 308: (P052 = 5)

    1002 1002 1002 1002 1002 1002 1002 P607 Trg Bit Warning 1001 1001 1001 1001 The factory setting for P607.002 (responsible for the optional SCI1/2 module) is not affected by P077. 4-34 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 309 Rated voltage at the input of the rectifier bridge P075 Rated DC current P076 Configuration of the power section ⇓ The operating display "Switch-on inhibit" (008) or "Ready-to-switch-on" (009) appears after the factory setting has been completed. 4-35 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 310: Initialization (Mlfb Setting) (P052 = 2)

    774,0 3AC 660-690V 6SE7038-2EH85-0AA0 821,0 3AC 380-480V 6SE7041-0FH85-0AA0 1023,0 3AC 500-600V 6SE7041-0EH85-0AA0 1023,0 3AC 380-480V 6SE7041-0HH85-0AA0 1023,0 3AC 660-690V 6SE7041-3FK85-0AA0 1285,0 3AC 500-600V 6SE7041-3HK85-0AA0 1285,0 3AC 660-690V 6SE7041-3EK85-0AA0 1333,0 3AC 380-480V 4-36 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 311: Download Or Upread (P052 = 3)

    SIMOVIS), it is possible to read and change all parameters independently of their operating state and access level (P051). ⇓ P052 = 0 Function selection Return ⇓ P key ⇓ After return, the operating display appears, "Switch-on inhibit" (008) or "Ready-to-switch-on" (009) 4-37 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 312: Hardware Configuration (P052 = 4)

    - The hardware is initialized If error/fault message F050, F070 or F080 appears: see Chapter 7 ⇓ After the selected function selection has been completed, the "Switch-on inhibit" (008) or "Ready-to-switch-on" (009) operating display appears. 4-38 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 313 The display appears (r000) while parameters and internal variables are being de-assigned, depending on the function selected. ⇓ The "Switch-on inhibit" (008) or "Ready-to-switch-on" (009) operating display appears after the selected function or selection has been completed 4-39 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 314: Form Dc Link (P052 = 20)

    DC link voltage of P318 * rectifier network peak value. During the forming procedure, the current limit set at P160 is not effective. ⇓ When this function has been completed, the "Ready to switch on" display (009) appears. 4-40 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 315: Circuit Identification (P052 = 21)

    If more than one inverter of the series SIMOVERT Master Drives 6SE70 are to be operated with the common rectifier, whereby the number of inverters connected to the DC link at any one time varies, it is recommended that reserve data set selection is implemented.
  • Seite 316 If a fault message occurs during circuit identification, the cause of the fault must be eliminated and the function repeated (see Section 7.1). Circuit identification for 12-pulse mode must be carried out in succession on the 12-pulse master and on the 12- pulse slave units (see Section 3.8.5). 4-42 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 317: Display Modified Parameters (P052 = 22)

    I/O keys of the PMU). On power recovery, a new ON command must be given to enable the DC link to re-charge. The converter is not automatically restarted by the WEA function. 4-43 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH...
  • Seite 318 The common rectifier does not exit the Run operating state until the "self-synchronous operation" period ends. It then switches to operating state o 010 and behaves according to the setting in P366 after the DC link voltage has dropped below the threshold P074 * 1.35 * P071. 4-44 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 319: Externally Requested And Current-Dependent U D Reduction

    DC link voltage to the specified value before recovery is started. The current-dependent U d reduction functions therefore only if an appropriate load cycle exists ! 4-45 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier...
  • Seite 320: Function Diagrams

    P787 and r786 on the PMU by parameterizing the number of the connector to be displayed at parameter r786 at P787. 4-46 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 321 09.02 Start-Up Figure 4.4.1 Ud control, Id setpoint generation 4-47 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 322 Start-Up 09.02 Figure 4.4.2 Id control, firing pulse 4-48 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 323 09.02 Start-Up Figure 4.4.3 Analog output CUR 4-49 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 324 Start-Up 09.02 Figure 4.4.4 Selecting the data sets 4-50 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 325: Starting Up Optional Supplementary Boards

    If a technology board is mounted in location 2, then only one communication board (CBC, CBD, CBP2, SCB1, SCB2) may be installed in slot G. Other boards are not supported 4-51 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier...
  • Seite 326: Sequence Of Operations For Starting Up Profibus Board (Cbp2)

    DPM2s support only an acyclic channel for transferring parameter data. The contents of the data frames transferred via these channels are identical to the structure of the parameter section (PKW) as defined by the USS specification. 4-52 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 327 Parameter data allow all parameters of the drive to be accessed, allowing parameter values, diagnostic quantities, fault messages, etc. to be called by a higher-level system without impairing the performance of the PZD transmission. 4-53 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier...
  • Seite 328: Mechanisms For Processing Parameters Via The Profibus

    USS specification. Index value 255 (request applies to all index values) is meaningful only for acyclical transmission via MSAC_C1. The maximum data block length is 206 bytes with this transmission mode. 4-54 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 329: Diagnostic Tools

    SIMOVERT/SIMOREG/SIMADYN CBP File: siem8045.gsd The communication boards can only be operated on a non-Siemens master as a DP standard slave, the corresponding GSD file containing all necessary information for this mode. Detailed information about communication via PROFIBUS can be found in Section 8.2 of the compendium for SIMOVERT MASTER DRIVES Motion Control (order no.
  • Seite 330 L byte: "Heartbeat counter error" counter H byte: Reserved L byte: No. bytes for special diagnosis H byte: Reserved L byte: Mirroring of slot identifier 2 H byte: Mirroring of slot identifier 3 4-56 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 331 The heartbeat counter (counter on CBP2) which is monitored by SIMOVERT 6SE70 for "signs of life" from the board has not changed for at least 800 ms. Fault F082 Failure of PZD telegrams or a fault in the transmission channel. 4-57 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 332 Effect:If a transmitter is not yet active, the associated setpoints are set to "0" as an alternative. If an internode transmitter fails again, transmission of the setpoints to the SIMOVERT 6SE70 may be interrupted depending on the setting of P700 (with secondary fault F082). 4-58 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 333: Sequence Of Operations For Starting Up Can Bus Boards (Cbc)

    The figure below shows a diagram of the CAN architecture model that is oriented toward the ISO-OSI-7 layer reference model. The CBC supports the functionalities provided by layers 2 and 7 of this model. 4-59 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier...
  • Seite 334: Description Of Cbc With Can Layer 2

    PZD Receive 4 (setpoints 13 to 16) Example of PZD Receive: P918 = 1 This settings assigns identifier 100 to the first 4 receive PZDs, P697 = 96 identifier 101 to the second 4 receive PZDs, etc. 4-60 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 335 Using the CAN BusAnalyser++ from Steinbeis, the setpoint data appear as follows (data field length = 8 bytes, low and high bytes are shown swapped round): Identifier Data field 64 00 7F 9C 00 20 7B 00 00 00 PZD1 PZD2 PZD3 PZD4 4-61 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 336 Basic identifier for parameterizing (U711) Example of PKW data exchange: P918 = 1 This setting assigns identifier 300 to the parameter job (request) P696 = 298 and identifier 301 to the parameter response. 4-62 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 337 As a general rule, the low-order byte (in words) or the low-order word (in double words) is transferred first. SIMOVERT 6SE70 does not use double word parameters itself, these jobs can only be executed where access is available to technology board parameters (e.g. T400). 4-63 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier...
  • Seite 338: Diagnostic Tools

    Overlap between CAN identifier PZD Transmit and PZD Receive Internode Overlap between CAN identifier PZD Receive-Broadcast and PZD Receive-Multicast Overlap between CAN identifier PZD Receive-Broadcast and PZD Receive-Internode Overlap between CAN identifier PZD Receive-Multicast and PZD Receive-Internode 4-64 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 339 The heartbeat counter (counter on CBC) which is monitored by SIMOVERT for "signs of life" from the board has not changed for at least 800 ms. Fault F082 Failure of PZD telegrams or a fault in the transmission channel. 4-65 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 340 F082 with fault value 10 may be activated as a function of the telegram failure time set in P695. No fault message is generated for PKW data. 4-66 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 341: Sequence Of Operations For Starting Up The Serial I/O Board Scb1

    Selection of parameter values that should be transmitted via the serial interface of the SCB board. - P090 or P091 for logging the board - The display parameter r730 (diagnostic information) assists in the correction of problems during start- 4-67 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 342: Scb1 As Master For Sci1 And Sci2

    - as Master of SCI1 and SCI2 slaves ( S erial C ommunication I nterface). - for communication via the peer-to-peer interface. In both cases, communication between the boards takes place via fiber optic cables (recommended: Siemens plastic fiber optic cable, CA-1V2YP980/1000,200A or Siemens fiber optic cable with glass core, CLY-1V01S200/230,10A) 4.5.4.1...
  • Seite 343: Scb1 As Peer-To-Peer Interface

    LED off Error Details about fault or alarm messages which may occur in relation to SCB1 or SCI (F070 to F079 and A049 to A053) can be found in Section 7. 4-69 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 344: Sequence Of Operations For Starting Up The Scb2 Board

    S1 in order to prevent transmission faults. The peer-to-peer protocol allows data to be forwarded quickly from unit to unit (e.g. for implementing a setpoint cascade). 4-70 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 345: Structure Of Request/Response Telegrams

    Input on OP1S PNU in parameter number identifier Basic unit 0 - 999 0 - 999 P xxx, r xxx Technology board H xxx, d xxx 1000 - 1999 1000 - 1999 4-71 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 346 Incorrect operating state Value cannot be read cyclically Parameter number currently deactivated Channel not wide enough PKW number incorrect Applies only to serial interfaces Illegal parameter value Applies to BiCo selection parameters 4-72 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 347 The parameter value PWE is treated like a double word (PWE1 and PWE2). The high word is set to 0 when a single word is transferred. Parameter identifier Index Parameter value Trailer Header PWE1 PWE2 4-73 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 348 Start-Up 09.02 4-74 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 349: Parameter List

    The functional difference between power supply units and combined power supply and regenerative units is defined by means of the parameter P070. Any remarks concerning "regeneration" in these operating instructions (e.g. concerning control word 1) should be ignored. Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier...
  • Seite 350 6SE70 rectifier unit (P070 (MLFB) ≥ 101). 9) A factory setting value in brackets means that the specified value only applies for P077=0. See Section 4.3.9.1 "Generate factory setting" for more details. ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 351: Operation Display

    Hardware settings o 002 Electronics initialization The option module electronics are initialized The basic unit electronics are initialized o 001 Establish factory setting o 000 Set MLFB ∧ 1 PNU=00Hex; Type=O2; Scaling: 1Hex Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 352: General Observation Parameters

    Inverter Volts Display of the system voltage at the regenerative bridge (average value of the three phases) ∧ 0.1 V PNU=1FHex; Type=O2; Scaling: 1Hex ∧ 0 to 1638.4V 0 - 100% ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 353 PZD gr.: 1 -112.1 to 112.1 r039 AnalogOut Displ. Display of terminal X102-14 (analog output) ∧ 0.1, ± 100% ∧ ± 10V at terminal PNU=27Hex; Type=O2; Scaling: 1Hex X102-14 PZD gr.: 1 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 354: General Parameters

    Important: This function can only be used in conjunction with operator control from the PMU. To exit this function the parameter must be reset to 0 (Return). ∧ 1 PNU=34Hex; Type=O2; Scaling: 1Hex ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 355 EEPROM. P055 is not stored in the EEPROM, and has the value "012" when the electronic power supply is switched on. ∧ 1 PNU=37Hex; Type=L2; Scaling: 1Hex Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 356: Drive Data

    In recovery direction, calculation of the effective U d controller gain and determination of the effective DC link capacitance for the load current calculation take the above correction factor into account. ∧ 1 PNU=4CHex; Type=L2; Scaling: 1Hex ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 357 PNU=4DHex; Type=02; Scaling: 1Hex 3/ B r089 Module slot1 Module in slot 1 (left) in the electronics box. 4 = Module CUR (Designation: RRU=Rectifying Regenerative Unit) ∧ 1 PNU=59Hex; Type=02; Scaling: 1Hex Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 358: Hardware Configuration

    3/ HBR P091 Board Position 3 3/ H PCB in position 3 (center) of the electronic box Text as for P090 Description see P090(PCB position 2) ∧ 1 PNU=5BHex; Type=O2; Scaling: 1Hex 5-10 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 359: Data Of The Dc Link

    0.00 to 327.67 P144 DC Bus Capacit. [mF] 0.00 Capacitance of the DC link This parameter is automatically set when circuit identification takes place (P052=21) RDS parameter ∧ 0.01 PNU=72Hex; Type=O2; Scaling: 1Hex 5-11 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 360: Control

    DC Volts RegGain 3.00 Proportional gain of the DC link voltage controller This parameter is automatically set when circuit identification takes place (P052=21) RDS parameter ∧ 0.01 PNU=139Hex; Type=O2; Scaling: 1Hex 5-12 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 361 U d setpoint increases over a ramp (precharge time P329 active) to the value 1.35 * U line,feed when current-dependent U d reduction is released (P323=1). RDS parameter ∧ 0.01 PNU=142Hex; Type=O2; Scaling: 1Hex 5-13 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 362 Ud reduction controlled by STW1, bit11 (see Section 4.3.1.1 and 4.3.10.2). With the command OFF1 and current-dependent Ud reduction, P330 is active in all cases. RDS parameter ∧ 1 PNU=14AHex; Type=O2; Scaling: 1Hex 5-14 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 363: Convenience Functions

    Note: The ground fault test is only carried out if the DC link voltage is less than 50% of 1.35 P071; otherwise it is automatically skipped! ∧ 1 PNU=162Hex; Type=O2; Scaling: 1Hex 5-15 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 364 This parameter can be used to implement time grading when energizing the line contactors of several drive units in order to prevent the inrush currents of the autotransformers for regenerative mode overloading a supply transformer. ∧ 0.1 PNU=199Hex; Type=O2; Scaling: 1Hex 5-16 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 365: Setpoint Channel

    If there is a deviation (P517), the "Setpoint/actual-value deviation" message (status word 1 bit 8 (r552)) is generated after this minimum time has elapsed RDS parameter ∧ 0.01 PNU=206Hex; Type=O2; Scaling: 1Hex 5-17 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 366: Control And Status Word

    1002: binary input 2 of the CUR board Other values: see allowed settings in Section 4.3.1.1 (process data wiring of the control word) B/R Parameter ∧ 1 PNU=22BHex; Type=L2; Scaling: 1Hex 5-18 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 367 PNU=236Hex; Type=L2; Scaling: 1Hex 0 to 6005 P567 Src3 Fault Reset (2001) Source 3 of the 'Reset' command (control word 1, bit 7) Description see P565 B/R parameter ∧ 1 PNU=237Hex; Type=L2; Scaling: 1Hex 5-19 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 368 1003: Binary input 3 of the CUR board Other values: see allowed settings in Section 4.3.1.1 (process data wiring of the control word) B/R parameter ∧ 1 PNU=23DHex; Type=L2; Scaling: 1Hex 5-20 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 369 RDS bit 1 has the value 0 RDS bit 1 has the value 1 Other values: see allowed settings in section 4.3.1.1 (process data wiring of the control word) B/R parameter ∧ 1 PNU=243Hex; Type=L2; Scaling: 1Hex 5-21 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 370 Source of the 'external warning 2' message (control word 2, bit 29)) Not allowed No external warning Other values: see allowed settings in Section 4.3.1.1 (process data wiring of the control word) B/R parameter ∧ 1 PNU=24DHex; Type=L2; Scaling: 1Hex 5-22 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 371 P602 Trg Bit Operat Destination of the status bit 'Run' (status word 1, bit 2) The unit is in operation. Parameter values, indices: as P600 ∧ 1 PNU=25AHex; Type=L2; Scaling: 1Hex 5-23 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 372 Destination of the status bit 'Undervoltage' (status word 1, bit 11) Note: For issuing the message via a terminal the active status (bit has H-level) is inverted (broken wire proof). Parameter values, indices: as P600 ∧ 1 PNU=263Hex; Type=L2; Scaling: 1Hex 5-24 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 373 (status word 2, bit 21) Note: For issuing the message via a terminal the active status (bit has H-level) is inverted (broken wire proof). Parameter values, indices: as P600 ∧ 1 PNU=26DHex; Type=L2; Scaling: 1Hex 5-25 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 374 Destination of the status bit 'Charging active' (status word 2, bit 31) Note: For issuing the message via a terminal the active status (bit has H-level) is inverted (broken wire proof). Parameter values, indices: as P600 ∧ 1 PNU=277Hex; Type=L2; Scaling: 1Hex 5-26 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 375: Analog Input/Output

    Slave 2, analog input 2 i006: Sl23 Slave 2, analog input 3 Condition: The related SCB board must be reported via P090 and P091, respectively ∧ 1 PNU=294Hex; Type=O2; Scaling: 1Hex 5-27 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 376 Slave 1, analog output 3 i004: Sl21 Slave 2, analog output 1 i005: Sl22 Slave 2, analog output 2 i006: Sl23 Slave 2, analog output 3 ∧ 0.01 V PNU=29AHex; Type=I2; Scaling: 1Hex 5-28 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 377: Communications

    Bus address of the serial communication interfaces i001 = SST1: bus address of serial comm. interface 1 (CUR) i002 = SCB: SCB baud rate, if P682=1, 2 ∧ 1 PNU=2ABHex; Type=O2; Scaling: 1Hex 5-29 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 378 = SST2: serial comm. interface 2 (CUR with PTP1 option), if Peer-to-Peer protocol is selected (P688=1), from 1 to 5 net data words can be sent. ∧ 1 PNU=2AEHex; Type=O2; Scaling: 1Hex 5-30 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 379 Word 01 of the (process data part of the) telegram i002 Word 02 of the (process data part of the) telegram i016 Word16 of the (process data part of the) telegram ∧ 1 PNU=2B2Hex; Type=O2; Scaling: 1Hex 5-31 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 380 See P696 ∧ 1 PNU=2BCHex; Type=O2; Scaling: 1Hex 0 to 65535 3/ HBR P701 CB Parameter 6 3/ H Communication board parameter 6 See P696 ∧ 1 PNU=2BDHex; Type=O2; Scaling: 1Hex 5-32 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 381 Communication board parameter 10 See P696 ∧ 1 PNU=2C1Hex; Type=O2; Scaling: 1Hex 3/ HBR P706 CB Parameter 11 3/ H Communication board parameter 11 See P696 ∧ 1 PNU=2C2Hex; Type=L2; Scaling: 1Hex 5-33 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 382: Diagnostics

    0 to 100% r725 HeadroomCalcTime Headroom of the CPU on the CUR module. ∧ 1 % PNU=2D5Hex; Type=O2; Scaling: 1Hex PZD gr.: 1 ∧ 100% computer time free Analog output: 100% 5-34 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 383 See parameter r947 for details Trip description by: r947 Fault number r949 Fault value r951 List of fault texts P952 Number of faults ∧ 1 PNU=2ECHex; Type=O2; Scaling: 1Hex 5-35 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 384: Modulator

    < pulsating threshold, the control angle is limited to 165°, for currents > (pulsating threshold+P777) to P776 with linear interpolation inbetween) RDS parameter ∧ 1 % PNU=309Hex; Type=O2; Scaling: 1Hex 5-36 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 385: Factory Parameters

    The parameter applies to both the rectifier and regenerative power terminals. ∧ 0.01 s PNU=319Hex; Type=O2; Scaling: 1Hex 0 to 65535 3/U BR P799 Special Access Parameter for special access ∧ 1 PNU=31FHex; Type=O2; Scaling: 1Hex 5-37 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 386: Profile Parameters

    Source of the switching command 'base / reserve settings' (control word 2, bit 30) This parameter performs the same function as P590. For description, see P590. ∧ 1 PNU=3A0Hex; Type=L2; Scaling: 1Hex 5-38 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 387 PNU=3B5Hex; Type=O2; Scaling: 1Hex r951 Fault Texts List List of fault texts; every fault text is saved in the index equivalent to its fault number. ∧ 1 PNU=3B7Hex; Type=O2; Scaling: 1Hex 5-39 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 388 PNU=3BCHex; Type=V2; Scaling: 1Hex r957 Warning Param 5 Warning Parameter 5 If a warning (numbers 65 to 80) is active, the related segment in the display is ON ∧ 1 PNU=3BDHex; Type=V2; Scaling: 1Hex 5-40 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 389 Passing of the parameter values of the RAM to the EEPROM on a change from 0 auf 1. It takes about 15s to process all of the values. During this time, the PMU stays in the Values mode. ∧ 1 PNU=3CBHex; Type=O2; Scaling: 1Hex 5-41 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 390 List of the changed parameter numbers; part 2 See r990. ∧ 1 PNU=3DFHex; Type=O2; Scaling: 1Hex r992 PNU-Lst.3 chnged List of the changed parameter numbers; part 3 See r990 ∧ 1 PNU=3E0Hex; Type=O2; Scaling: 1Hex 5-42 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 391: Operator Control

    Table 6.1 Function of the operator control elements on the PMU Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 392 If <P>+<lower> or <P>+<raise> are pressed simultaneously, this "window" can be moved to view the parameter value. By pressing <P> again, it is possible to switch back to the parameter number level.. ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 393: Structure

    Operating display Parameter number level Fast changeover Fast changeover Parameter indexed? Index level highest index Parameter value level highest value Return to parameter number Figure 6.2 Operator control structure using the PMU Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 394 Handling of fault and alarm messages (reset, move into the "background" in order to parameterize) is described in Chapter 7 in detail. Figure 6.4 Shifting the PMU display for parameters values with more than 4 digits ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 395: Fault And Alarm Messages

    The functional difference between power supply units and combined power supply and regenerative units is defined by means of the parameter P070. Any remarks concerning "regeneration" in these operating instructions (e.g. concerning control word 1) should be ignored. Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier...
  • Seite 396 The interval between two identical line voltage zeros of the voltage for the infeed converter must not be greater than 450 deg. ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 397 - The DC link voltage is less than 5% of 1.35*P071 - Thyristor branch fuse faulted F031 Fuse Blown Fuse blown in a thyristor branch of the rectifier/regenerating unit or of a parallel power section. Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 398 - As for 1 - CUR module faulted F042 Buffer OFlow - Excessive interference (e.g. by Internal buffer overflow contactors without RC elements, unshielded cables, faulty Software monitoring of various software shielding connections ...) buffers. ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 399 P076 ≠ 0xx UND Unit is an E unit - Set P076 correctly (P070 ≥ 101) P076 = 10x, 20x or 21x - Set P076 correctly (i.e. more parallel recovery power sections are parameterized than parallel feed power sections) Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 400 - Contact problem in connection F081 TB/CB Heartb between module rack and TB TB/CB heartbeat error and/or CB - Hardware fault (replace TB and/or TB or CB has stopped processing the heartbeat counter. ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 401 20 sec after selecting the forming function (P052=20) or the circuit identification function (P052=21) The abort took place because the "Inhibit regenerating" command was given during circuit identification (see control word 1, bit 12 and P572) Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 402 (gate X14 or X24) Thyristor cannot block (gate X15 or X25) Thyristor cannot block (gate X16 or X26) F116 Fault on the intelligent I/O module See User's Manual of the TB module F150 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 403: Alarm Messages

    90% of the permissible t value is reached. See also under fault F022 and parameter P785. The permissible I t value is reached at the maximum permissible load cycle (see Section 14, Figure 14.1) Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 404 A097.. r959 TB Warning 1 16 A112 ⎯⎯ See user's manual for the TB module 0...15 A113.. r960 TB Warning 17...32 A128 ⎯⎯ See user's manual for the TB module 0...15 7-10 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 405: Maintenance

    The fans are designed for a service life of 40,000 hours at an ambient temperature of T = 40 °C. To guarantee the availability of the unit at all times, the fans must be replaced in good time. Siemens AG 6SE7087-6AK85-0AA0 ENGLISH...
  • Seite 406: Replacing Components

    The fan box weighs approx. 16 kg for size H, and approx. 32 kg for size K. This must be taken into account when removing the fan box. Non-observance of warning notices can result in severe personal injury or considerable property damage. ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 407: Replacing Modules

    ♦ Firmly screw down the module with the securing screws above and below the insertion / removal aids. Figure 8.3 Electronics box, equipped with CUR (slot 1) and options (slots 2 and 3) Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 408 Carry out circuit identification after replacing the A23 (see Chapter 4). The earth connection must be restored by tightening the screws marked with an earthing sign on the electronics box (size H) or on the electronics slide-in unit (size K). ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 409 Then restore the parameter values in accordance with the logbook or reload the values saved using DriveMonitor into the unit. ♦ If the parameters are restored in accordance with the logbook, circuit identification (see Section 4.3.9.7) must be carried out (due to special parameter P772). Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier...
  • Seite 410: Power Interface Module Spare Parts

    0.25% for 10Ω < R < 47Ω and R not envisaged on A1681. R ≥ 47Ω 0.10% for The load resistance setpoint refers to the DC link current I stated on the rating plate. ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 411 R 7 6 R 7 8 R 8 0 7 A T 2 5 0 V 7 A T 2 5 0 V C98043-A1685 R 7 9 R 7 7 R 7 5 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 412: Replacing Thyristor Blocks

    Unplug the gate and cathode cables(G, K) • Remove 2 M8 hexagon-head bolts • Loosen M6 nut and pull the thyristor block out upwards at an angle. The thyristor blocks are installed in the reverse order. ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 413: Disassembling The Thyristor Blocks For Size K

    Remove 2 M10 hexagon-head screws • Loosen M10 nut , swing the thyristor block out forwards and pull the thyristor block out upwards at an angle. The thyristor blocks are installed in the reverse order. Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 414 Maintenance 09.02 8-10 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 415: Options

    Technology board with 2 connecting leads, SC58 and 6SE7090-0XX87-4AH0 SC60, terminal block SE300 and hardware operating instructions T400 Technology board (incl. short description) 6DD1606-0AD0 Hardware and configuring manual 6DD1903-0EA0 Table 9.1 Option boards and bus adapter Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 416 Optional supplementary boards can be installed only in conjunction with the LBA option. If an LBA is not already fitted in the common rectifier, one must be installed in the electronics box to accommodate the optional board. ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier...
  • Seite 417: Interface Boards

    SCB1 via fiber-optic cable SCI2 Serial I/O board (only in conjunction with SCB1) Board 6SE7090-0XX84-3EF0 description 6SE7080-0CX84-0BC0 Binary inputs and outputs for coupling to the SCB1 via fiber-optic cable. Table 9.4 Interface boards Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 418: Power Supply

    The OP1S provides the option of selecting parameters directly by entering their number on the keyboard. The following applies: Displayed number Number to be entered on the OP1S Basic device rxxx, Pxxx (0)xxx parameter Parameter of a Hxxx, dxxx 1xxx technology module ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 419 The predecessor of the OP1S (the OP1) cannot be used with software version V4.0 and higher because of its differing coupling mechanisms! The OP1S, however, is a suitable replacement for the OP1 if used with older device software. Siemens AG 6SE7087-6AK85-0AA0 ENGLISH...
  • Seite 420: Rs485 Interface (Ptp1)

    • Slide CUR module (A10) with PTP1 (A2) into the electronics box X115 X102 carefully along the guide rails as far as the stop. X117 • Screw the module into position with the fixing screws above and X116 X104 below the removal handles ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 421: Function And Terminal Description

    Selection of process data for transmission P684.i003 Baudrate P686.i003 Number of net data words for peer-to-peer link P687.i003 Telegram failure time P688 Selection of the protocol Parameterization for "12-pulse mode" see Section 3.8.3. Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 422: Drivemonitor

    Communication can be effected either via the terminal strip of the CUR-X100 (RS485 interface) or the interface connector of the PMU-X300 (9-way SUB D connector, RS485-/RS232 interface). It is only possible to operate one of the two possible connections (X100 or X300)! ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 423: Creating An Online Link To The Common Rectifier

    To switch to online mode, select View - Online or the appropriate button on the toolbar. If the message "Device is not networked" then appears, then "Offline mode" is currently selected. You can switch to online mode under File - Drive Settings. Siemens AG 6SE7087-6AK85-0AA0 ENGLISH...
  • Seite 424: Further Information

    Provides function blocks for SIMATIC CPUs and sample projects for communication with the SIMOVERT 6SE70 Order No.: 6SW1700-5JC00-1AA0 NOTICE DriveMonitor will run under Windows 95/98/Me or Windows NT4 / Windows 2000, but not under Windows 3.x. 9-10 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 425: Spare Parts

    Level A Thyristor block with snubber RC 6SY7010-0AB46 6SE7041-8EK85-0AA0 network 6SE7041-8EK85-0AD0 Level B Thyristor block with snubber RC 6SY7010-0AB47 6SE7041-8EK85-0AA0 network 6SE7041-8EK85-0AD0 Level A Thyristor block with snubber RC 6SY7010-0AB51 6SE7037-7HH85-0AA0 network 10-1 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 426 F2, F3, F4 Fuse link 6SY7010-2AA23 all unit types F11 to F16 Fuse link 6SY7010-2AA22 6SE7038-2EH85-0AA0 F111 to F162 Fuse link 6SY7010-2AA22 6SE7041-3EK85-0AA0 6SE7041-3EK85-0AD0 F11-F16 Fuse link 6SY7010-2AA12 6SE7041-0EH85-0AA0 6SE7041-0FH85-0AA0 6SE7041-0HH85-0AA0 10-2 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 427 6SE7041-0HH85-0AA0 E1, E2 6SY7010-7AA02 6SE7041-3EK85-0AA0 6SE7041-3EK85-0AD0 6SE7041-8EK85-0AA0 6SE7041-8EK85-0AD0 6SE7041-3FK85-0AA0 6SE7041-3FK85-0AD0 6SE7041-5FK85-0AA0 6SE7041-5FK85-0AD0 6SE7041-8FK85-0AA0 6SE7041-8FK85-0AD0 6SE7041-3HK85-0AA0 6SE7041-3HK85-0AD0 6SE7041-5HK85-0AA0 6SE7041-5HK85-0AD0 6SE7041-8HK85-0AA0 6SE7041-8HK85-0AD0 T1, T2 Current transformer 6SY7010-5AA03 6SE7038-2EH85-0AA0 6SE7041-0EH85-0AA0 6SE7037-7FH85-0AA0 6SE7041-0FH85-0AA0 6SE7037-7HH85-0AA0 6SE7041-0HH85-0AA0 10-3 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 428 Spare-parts 06.01 Equipment Designation Order number Used in identifier T1, T2 Current transformer 6SY7010-5AA04 6SE7041-3EK85-0AA0 6SE7041-3EK85-0AD0 6SE7041-8EK85-0AA0 6SE7041-8EK85-0AD0 6SE7041-3FK85-0AA0 6SE7041-3FK85-0AD0 6SE7041-5FK85-0AA0 6SE7041-5FK85-0AD0 6SE7041-8FK85-0AA0 6SE7041-8FK85-0AD0 6SE7041-3HK85-0AA0 6SE7041-3HK85-0AD0 6SE7041-5HK85-0AA0 6SE7041-5HK85-0AD0 6SE7041-8HK85-0AA0 6SE7041-8HK85-0AD0 10-4 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 429: Logbook

    P070 P076 Config. PCircuit P077 Factory set.type P090 Board Position 2 P091 Board Position 3 P140 Rectifier Resist i001=0.000 i001= i001= i002=0.000 i002= i002= i003=0.000 i003= i003= i004=0.000 i004= i004= 12-1 Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 430 P313 DC Volts Reg Gain i001=3.00 i001= i001= i002=3.00 i002= i002= i003=3.00 i003= i003= i004=3.00 i004= i004= P314 DC Volts RegTime i001=3.00 i001= i001= i002=3.00 i002= i002= i003=3.00 i003= i003= i004=3.00 i004= i004= 12-2 Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 431 P330 Discharge time i001=2000 i001= i001= i002=2000 i002= i002= i003=2000 i003= i003= i004=2000 i004= i004= P353 Thyristor Test P354 GroundFault Test P366 Auto Restart 12-3 Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 432 P572 Src RegenRelease i001=1 i001= i001= i002=1 i002= i002= P573 Src No ExtFault3 i001=1 i001= i001= i002=1 i002= i002= P574 Src Motor/Regen i001=0 i001= i001= i002=0 i002= i002= 12-4 Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 433 P611 Trg Low Voltage i001=0 i001= i001= i002=0 i002= i002= P612 Trg Bit Contact i001=0 i001= i001= i002=0 i002= i002= P613 Trg DC V reduced i001=0 i001= i001= i002=0 i002= i002= 12-5 Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 434 P662 SCI AnalogInOffs i001=0.00 i001= i001= i002=0.00 i002= i002= i003=0.00 i003= i003= i004=0.00 i004= i004= i005=0.00 i005= i005= i006=0.00 i006= i006= 12-6 Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 435 P681 Scom2 Act Value i001=599 i001= i001= i002=34 i002= i002= i003=0 i003= i003= i004=0 i004= i004= i005=0 i005= i005= P682 SCB Protocol P683 SCom/SCB BusAddr i001=0 i001= i001= i002=0 i002= i002= 12-7 Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 436 12-8 Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 437 (only visible if i003=0 i003= i003= P051=3, P799=4) i004=0 i004= i004= i005=0 i005= i005= i006=0 i006= i006= P773 Deadband Convert i001=0.01 i001= i001= i002=0.01 i002= i002= i003=0.01 i003= i003= i004=0.01 i004= i004= 12-9 Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 438 P793 Line Voltage Delay 0.03 P799 Spezial Access P917 Change Reports P918 CB Bus Address P927 Parameter Access P928 Src Base/Reserve 1005 P952 # of Faults P970 Factory Settings P971 EEPROM Storing 12-10 Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 439 06.01 Logbook Date/time Name/department Fault and diagnostic Measures messages 12-11 Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 440 Logbook 06.01 Date/time Name/department Fault and diagnostic Measures messages 12-12 Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 441: Environmental Compatibility

    The PC boards can be disposed of thermally. The number of components containing hazardous substances is only slight. The recyclable plastic parts are designated in accordance with DIN 54840 and marked with the recycling symbol. 13-1 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 442 Environmental Compatibility 06.01 13-2 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 443: Technical Data

    06.01 Technical Data Technical Data In the event of conditions of use other than those listed in this chapter, please contact your local Siemens branch or national subsidiary. Coolant temperature 0 °C to +40 °C − 25 °C to +70 °C Storage temperature −...
  • Seite 444 The permissible output current in parallel mode is reduced (due to current division between the power sections) by 10 % as compared to the sum of the rated currents of the separate power sections. 14-2 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 445 The permissible output current in parallel mode is reduced (due to current division between the power sections) by 10 % as compared to the sum of the rated currents of the separate power sections. 14-3 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier...
  • Seite 446 The permissible output current in parallel mode is reduced (due to current division between the power sections) by 10 % as compared to the sum of the rated currents of the separate power sections. 14-4 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 447: Power Reduction At Increased Coolant Temperature

    2000 3000 4000 Installation altitude Installation altitude in m above sea level in m above sea level Figure 14.3 Maximum values for rated current and rated voltage depending on installation altitude 14-5 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 448: Applied Standards

    Electromagnetic compatibility for industrial - process measurement and control equipment Part 4 Electrical fast transient / burst requirements EN 60146-1-1: 1993 Semiconductor converters; General requirements and line-commutated converters: Part 1-1 Definition of basic requirements (IEC146-1-1991) 14-6 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 449 06.01 Technical Data Sources: DIN standards and foreign standards: Beuth-Verlag GmbH Burggrafenstraße 6 10787 Berlin DIN VDE regulations: VDE-Auslieferungsstelle Merianstraße 29 63069 Offenbach 14-7 Siemens AG 6SE7087-6AK85-0AA0 ENGLISH Common Rectifier Operating Instructions...
  • Seite 450 Technical Data 06.01 14-8 ENGLISH Siemens AG 6SE7087-6AK85-0AA0 Common Rectifier Operating Instructions...
  • Seite 451 DriveMonitor (siehe Kapitel 9.6) Für Inbetriebnahme, Parametrierung und Diagnose über PC steht für die Einspeiseeinheit das Software- Werkzeug DriveMonitor zur Verfügung. DriveMonitor wird mit der Betriebsanleitung des gemeinsam mit der Einspeiseeinheit verwendeten 6SE70- Umrichters auf einer CD-ROM (Bestell-Nr.: 6SX7010-0FA10) geliefert. DriveMonitor (see Section 9.6) The DriveMonitor software tool is provided for commissioning, parameterizing and diagnosing the common...
  • Seite 452 13 Umweltverträglichkeit 13 Environmental compatibility 06.01 14 Technische Daten 14 Technical data 06.01 Siemens AG © Siemens AG, 1994 Elektronikwerk Wien Änderungen vorbehalten Postfach 83, A-1211 Wien Subject to change without notice Bestell-Nr./Order No.: 6SE7087-6AK85-0AA0 Siemens Aktiengesellschaft Printed in Austria...

Inhaltsverzeichnis
