Bedienen
6.2 Anzeigen

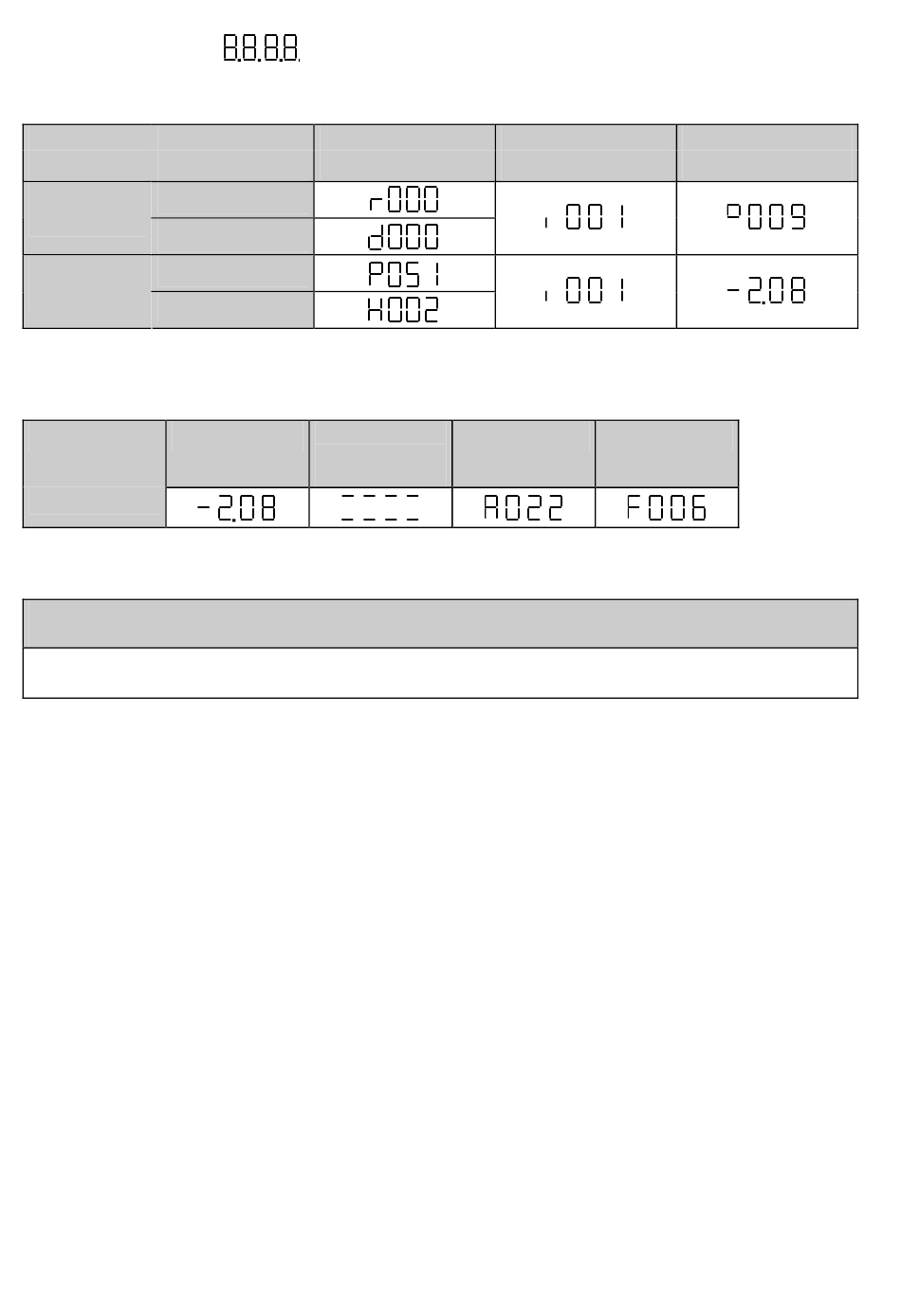

Die folgende Tabellen 6.2 und 6.3 geben einen Überblick über mögliche Anzeigen auf der PMU:
Grundgerät
Beobachtungs-
Parameter
Technologie
Grundgerät
Einstell-
Parameter
Technologie
Tabelle 6.2 Anzeige von Beobachtungs- und Einstellparametern auf der PMU
Anzeige
Tabelle 6.3 Zustandsanzeigen auf der PMU
Die Parameter werden in der Parameterliste in Kapitel 5, die Störungs- und Warnungsmeldungen in Kapitel 7
beschrieben.
Nach dem Einschalten der Elektronikversorgungsspannung befindet sich die PMU entweder in der Betriebsan-
zeige und zeigt den aktuellen Betriebszustand der Einspeiseeinheit (z.B. o009) an oder es wird eine Störungs-
oder Warnungsmeldung angezeigt (z.B. F060). Die Betriebszustände sind in Kapitel 5.1, die Störungs- und
Warnungsmeldungen in Kapitel 7.1 bzw. 7.2 beschrieben.
Entsprechend Kapitel 6.3 (Bild 6.2 bzw. 6.3) kann von einer Anzeigeebene auf eine andere umgeschaltet
werden.
Von der Betriebsanzeige (z.B. o009) kommt man durch Drücken von <P> in die Parameternummernebene, in
der durch <Höher> oder <Tiefer> die einzelnen Parameter angewählt werden können. Dabei bestimmt die
angewählte Zugriffsstufe (P051) und der Betriebszustand (r000, r001), welcher Parameter angezeigt wird. Es
sind nicht immer alle Parameter sichtbar (siehe Kapitel 5/Übersicht der Abkürzungen/Fußnoten 5 bis 8)!
Nochmaliges Drücken von <P> schaltet bei indizierten Parametern (siehe Kapitel 4.1.2) zunächst in die Index-
ebene, bei allen anderen Parametern direkt in die Parameterwertebene, wo durch <Höher> bzw. <Tiefer> der
Index bzw. der Wert geändert werden kann. Für die Änderung des Parameterwertes gilt ähnliches wie für die
Parameternummer, dass nämlich ein Parameterwert nur unter entsprechender Zugriffsstufe und
entsprechendem Betriebszustand änderbar ist.
Reichen zur Darstellung eines Parameterwertes die 4 vorhandenen Stellen der 7-Segment-Anzeige nicht aus,
so werden zunächst nur 4 Ziffern angezeigt (siehe Bild 6.4). Als Zeichen dafür, dass rechts oder links von
diesem „Fenster" noch unsichtbare Stellen vorhanden sind, blinkt die entsprechende rechte oder linke Ziffer.
Durch gleichzeitiges Drücken von <P>+<Tiefer> oder <P>+<Höher> kann dieses „Fenster" über dem
Parameterwert verschoben werden.
Durch Drücken von <P> schaltet man schließlich wieder in die Parameternummernebene zurück.
6-2
DEUTSCH
Parameternummer
Parameterwert
Istwert
(derzeit) nicht
möglich
z. B.
Warnung
HINWEIS
Index Parameterwert
z. B.
Störung
Siemens AG 6SE7087-6AK85-0AA0
Einspeiseeinheit
09.02
z. B.
Betriebsanleitung
