Anschlussmöglichkeiten an der Parametriereinheit (PMU)
P

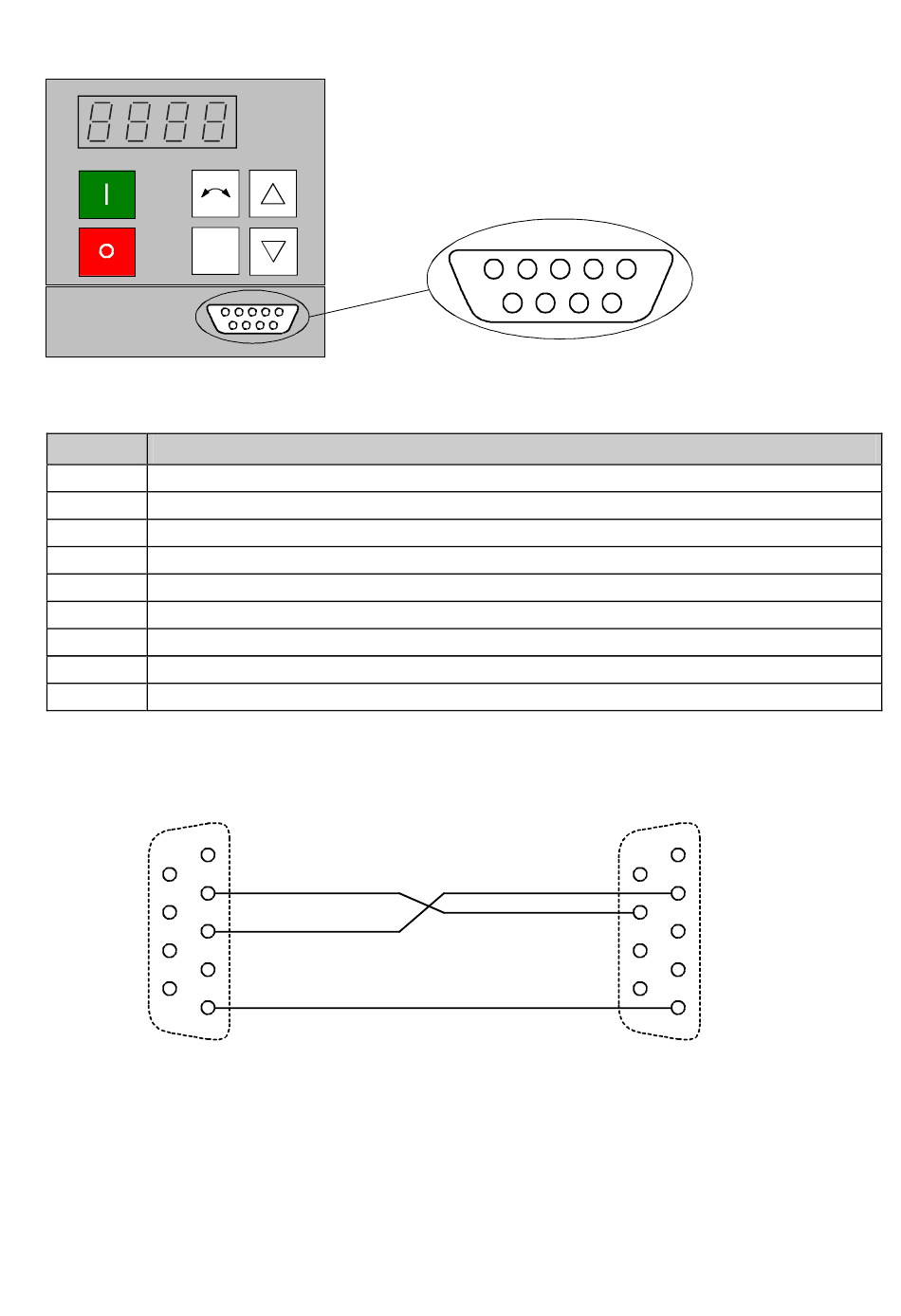

Bild 3.6
Parametriereinheit (PMU)
PMU -X300 Beschreibung
1
Gehäuseerde
2
Empfangsleitung RS232-Norm (V.24)
3
Sende- und Empfangsleitung RS485 Zweidraht, positiver Differenzein- / ausgang
4
RTS (Request to send, zur Richtungsumschaltung bei Schnittstellenumsetzern)
5
Bezugspotential (Masse / Grnd)
6
Spannungsversorgung 5 V für OP1S
7
Sendeleitung RS232-Norm (V.24)
8
Sende- und Empfangsleitung RS485 Zweidraht, negativer Differenzein- / ausgang
9
Bezugspotential für RS232 oder RS485-Schnittstelle.
Tabelle 3.7
Steckerbelegung für Schnittstelle X300
Steckerbelegung für Schnittstellenkabel X300:
1
6
2
7
3
8
4
9
5
am PC, COMx: Stift
am Kabel: Buchse
Siemens AG
6SE7087-6AK85-0AA0
Einspeiseeinheit
Betriebsanleitung
Über den Anschlußstecker X300 auf der PMU kann ein serieller
Anschluß an ein Automatisierungsgerät oder an einen PC erfolgen.
Die Leitungen müssen geschirmt und beidseitig mit Erde verbunden
werden (siehe Punkt 3.3.2). Damit kann die Einspeiseeinheit von
einer zentralen Leitstelle oder Warte gesteuert und bedient werden.
X300
5
4
9
8
3
2
1
6
7
1
6
2
7
3
8
4
9
5
am 6SE70-Gerät, X300: Buchse
am Kabel: Stecker
