Anschließen
3.7 Parallelschaltung von Parallelgerät(en) der Bauform K
Zur Erhöhung des Ausgangsstromes können dem Leistungsteil einer Einspeiseeinheit der Bauform K („Grund-
gerät") bis zu 2 „Parallelgeräte" gleichen Bemessungsstromes parallel geschaltet werden.
Die folgende Tabelle ordnet der Bestell-Nummer eines Grundgerätes die jeweils zugehörige Bestell-Nummer
des zur Parallelschaltung geeigneten Parallelgerätes zu.
Bestell-Nr. Grundgerät
6SE7041-3EK85-0AA0
6SE7041-8EK85-0AA0
6SE7041-3FK85-0AA0
6SE7041-5FK85-0AA0
6SE7041-8FK85-0AA0
6SE7041-3HK85-0AA0
6SE7041-5HK85-0AA0
6SE7041-8HK85-0AA0
Tabelle 3.8 Zuordnung Grund- und Parallelgeräte
Die Parallelgeräte weisen die gleichen technischen Daten auf wie die zugehörigen Grundgeräte.
Die Parallelgeräte enthalten keine Elektronikbaugruppe CUR und sind anstelle der Power Interface Baugruppe
C98043-A1685 (A23) mit einer Power Interface Baugruppe C98043-A1695 (A23) ausgerüstet.
Die Parallelgeräte benötigen keine eigene externe 24V-Stromversorgung (über X9). Das Schütz für das/die
Parallelgeräte wird über X9 des Grundgerätes gesteuert. Bitte Kontaktbelastbarkeit beachten (wenn nicht
ausreichend, Hilfsrelais verwenden).
Zum Übertragen von Zündimpuls- und Überwachungssignalen dient ein 50-poliges Kabel. Über dieses Kabel
erfolgt auch die Stromversorgung der Parallelgeräte.
Parallelschaltung zu einem Grundgerät:
Die Buchsenleiste X27 auf Baugruppe A23 des Grundgerätes wird durch ein 50-poliges Kabel mit der Stiftleiste
X28 auf Baugruppe A23 des Parallelgerätes verbunden.
Parallelschaltung eines zweiten Parallelgerätes:
Die Buchsenleiste X27 auf Baugruppe A23 des ersten Parallelgerätes wird durch ein zweites 50-poliges Kabel
mit der Stiftleiste X28 auf Baugruppe A23 des zweiten Parallelgerätes verbunden.
Das (die) Parallelgerät(e) ist (sind) links neben dem Grundgerät zu montieren (siehe dazu auch Bild 3.13).
Parallelgerät
Kabel 30mm abisolieren und
mit Schirmschelle befestigen
A23
C98043-
A1695
X27
X28

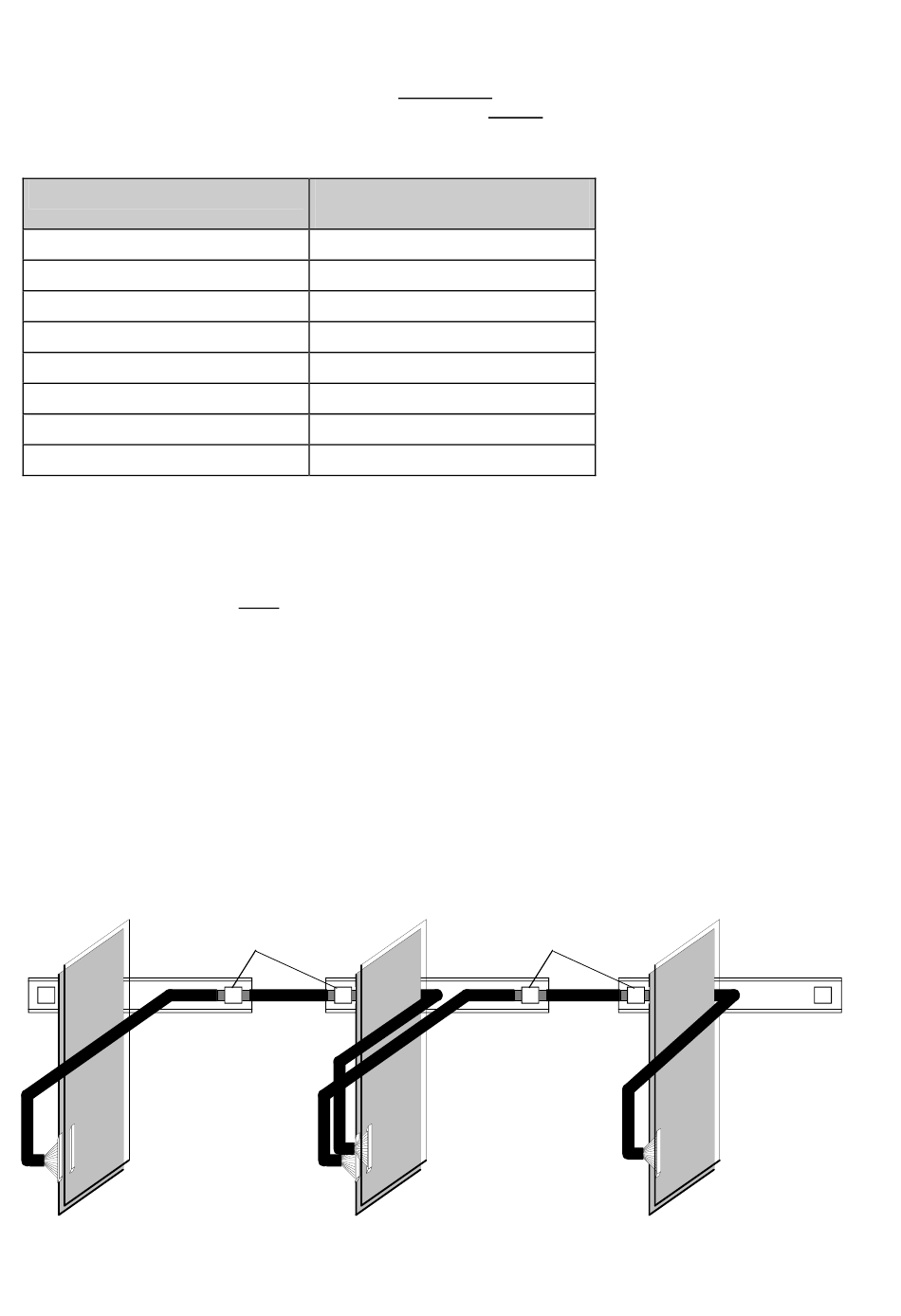

Bild 3.13 Anschluss von Zündimpuls- und Überwachungssignalen der Parallelgeräte
3-18
DEUTSCH
Bestell-Nr. Parallelgerät
für Parallelschaltung
6SE7041-3EK85-0AD0
6SE7041-8EK85-0AD0
6SE7041-3FK85-0AD0
6SE7041-5FK85-0AD0
6SE7041-8FK85-0AD0
6SE7041-3HK85-0AD0
6SE7041-5HK85-0AD0
6SE7041-8HK85-0AD0
Parallelgerät
Kabel 30mm abisolieren und
mit Schirmschelle befestigen
A23
C98043-
A1695
X27
X28
Grundgerät
A23
C98043-
A1685
X27
