6.8 LED-Panel

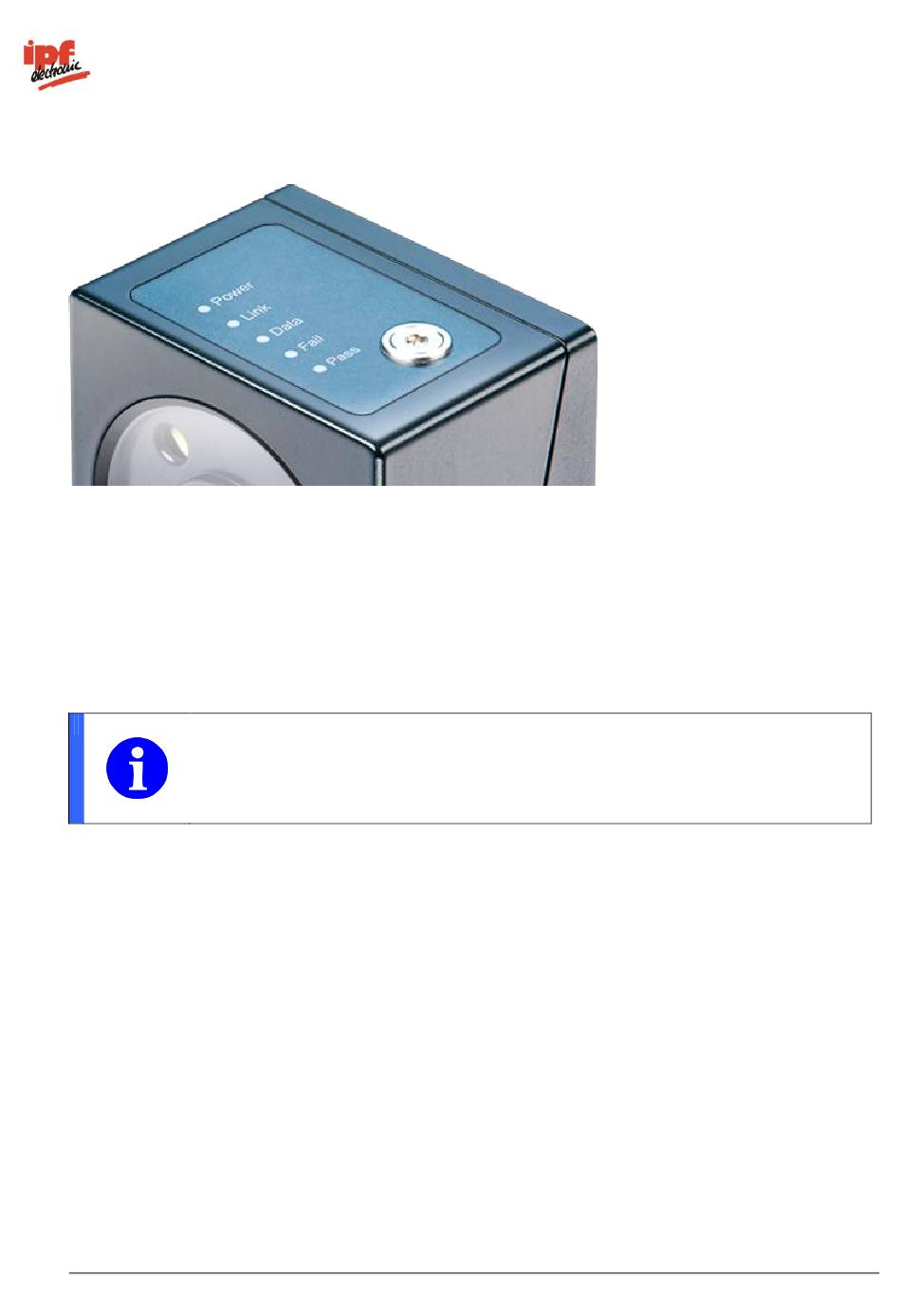

Am Vision Sensor befindet sich eine Schraube und 5 LEDs zur Anzeige verschiedener Zustände.
Bildschärfeeinstellungsschraube: dient zur Einstellung der Bildschärfe.
HINWEIS
Beim OC53962x / OC53972x erfolgt die Einstellung der Bildschärfe am installierten
Objektiv.
Power: zeigt an, dass der Vision Sensor mit Strom versorgt wird.
Link: zeigt an, dass der Vision Sensor mit dem Netzwerk verbunden ist.
Data: zeigt an, dass Daten übertragen werden.
Fail: leuchtet bei einer nicht bestandenen Merkmalsprüfung.
Pass: leuchtet bei einer bestandenen Merkmalsprüfung.
