12.21 Anhang: Qualitätsmerkmale bei Barcode und Matrixcode
Für die verschiedenen Codetypen sind zahlreiche Qualitätsmerkmale definiert, die im Folgenden detaillierter
beschrieben sind. Bitte beachten Sie, dass für diese Normen Beleuchtungsordnungen und
Qualitätsanforderungen an das Bild definiert sind, so dass sich die ermittelten Werte nicht unmittelbar auf
Ihre Einbausituation abbilden lassen!
Qualitätsmerkmale Barcode (ISO/IEC 15416)
Bezeichnung
Lesbarkeit
Symbolkontrast
Minimaler Reflexionswert
Kantenkontrast
Modulation
Defekte
Dekodierbarkeit
Weitere codespezifische Parameter

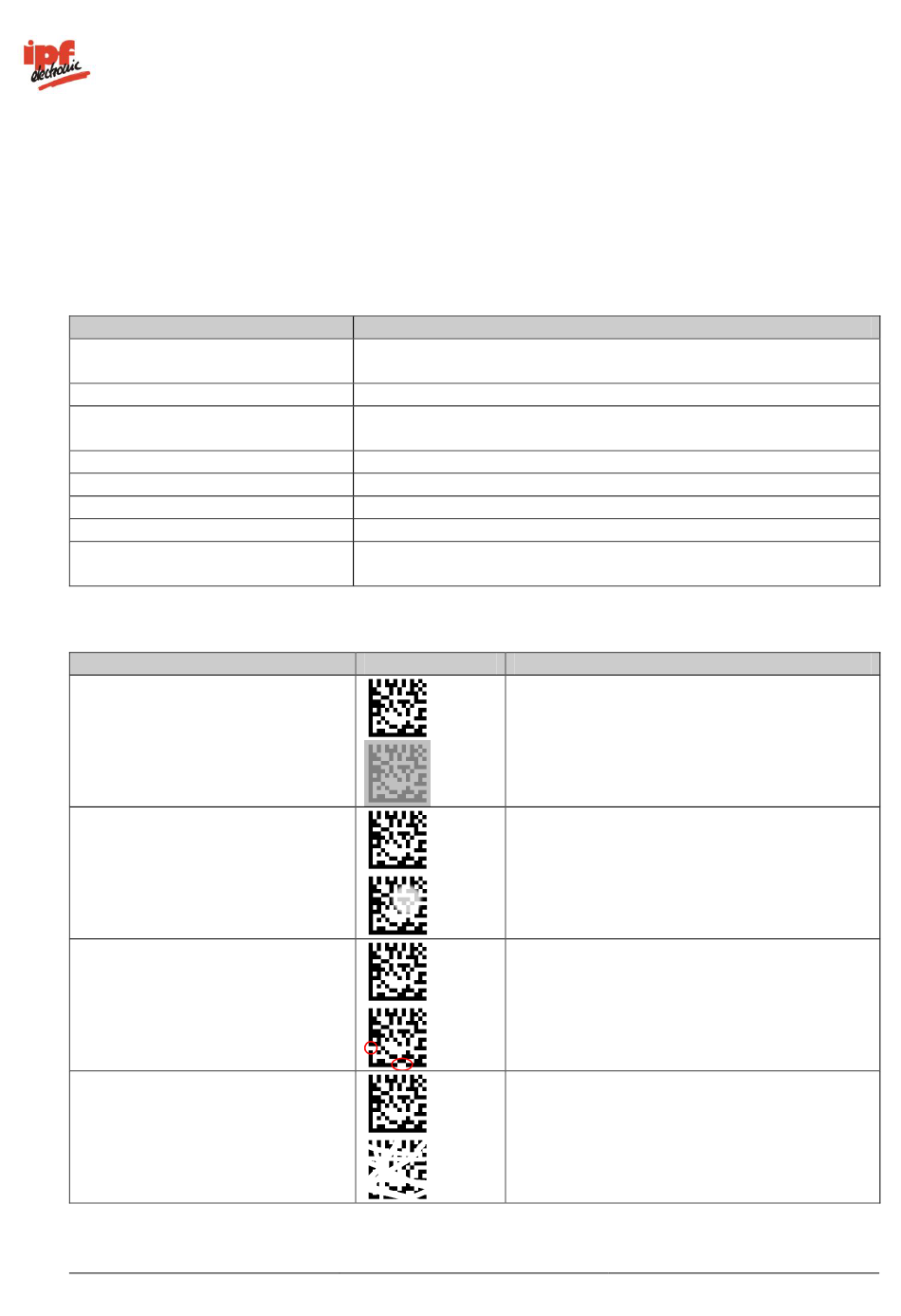

Qualitätsmerkmale DataMatrix (ECC200) und QR Code (ISO/IEC 15415 + AIM DPM-1-2006)
Bezeichnung
Kontrast
Modulation
Beschädigung des Musters
Lesbarkeit
Hilfe_opti-check.pdf
Beschreibung
A = Code lesbar
F = Code nicht gelesen
Differenz von maximalem und minimalem Grauwert der Symbole
A = minimale Grauwert ≤ 0.5 * maximaler Grauwert
F = sonst
Minimaler Kontrast zwischen zwei Symbolelementen
Amplitude zwischen Symbolelementen
Unregelmäßigkeiten im Grauwertprofil eines Symbols
Abweichungen der Breite von Symbolelementen
Abhängig vom Codetyp, bspw. Bewertung der Breite der
Ruhezonen, Verhältnis von Symbolbreiten usw.
Beispiel Beschreibung
Differenz von maximalem und minimalem
Grauwert der Module
Amplitude zwischen Datacode-Modulen
(abhängig von der Fehlerkorrektur!)
Störungen des Rahmenmusters (Finder
pattern)
A = Code lesbar
F = Code nicht gelesen
