12.7 Winkel

Diese Merkmalsprüfung bestimmt den Winkel zwischen zwei Kanten oder zu einer Referenz. Der
Winkel wird mit den zugehörigen Schaltschwellen verglichen.
Diese Merkmalsprüfung unterstützt externes Teach. Dabei werden die Schaltschwellen absolut zum
aktuellen Messwert angepasst.

Wählen Sie die Form Ihres Arbeitsbereichs aus. Es stehen ein Suchpfeil und ein Kreisbogen zur
Auswahl.

Passen Sie den Arbeitsbereich an, indem Sie die linke Maustaste gedrückt halten.

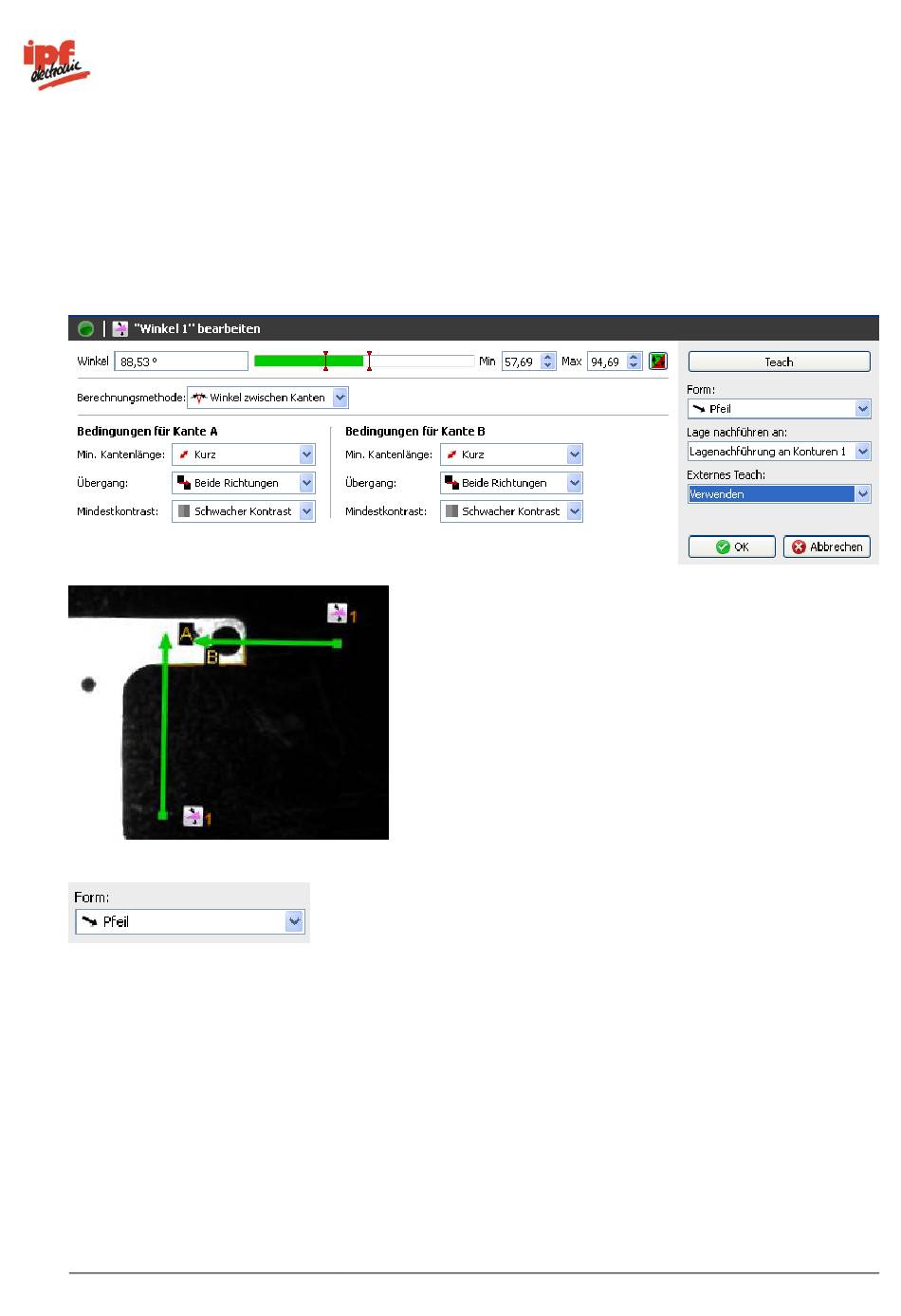

Im Beispiel wird der Winkel zwischen zwei senkrechten Kanten eines Prüfobjekts mit jeweils einem
horizontalen und einem vertikalen Suchpfeil bestimmt. Der Winkel zwischen den gefundenen Kanten
erscheint direkt in der Anzeige:
