4.2 CAN-Bus-Schnittstelle (X12/X13)

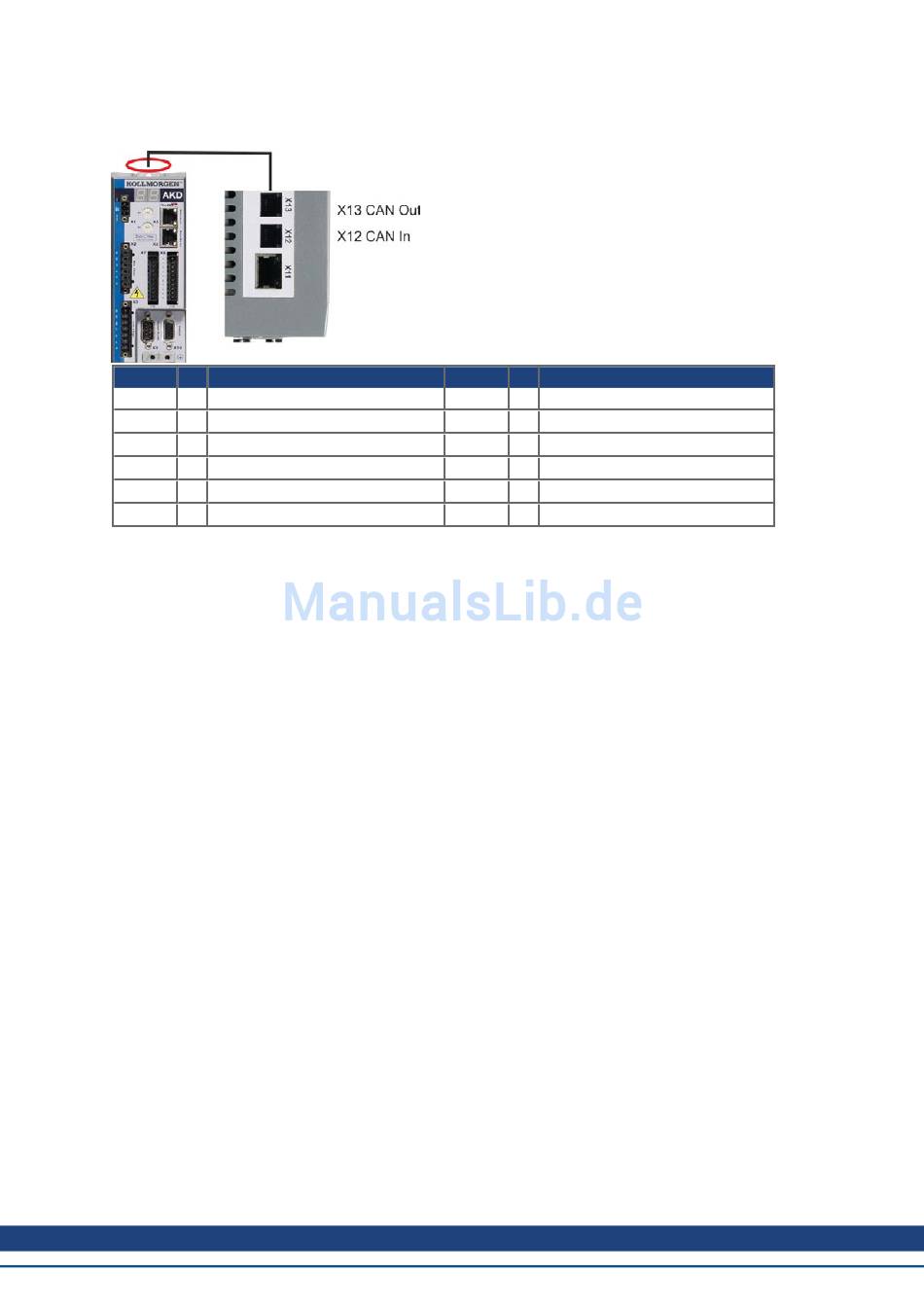

Für die CAN-Bus-Verbindung werden zwei 6-polige RJ-12-Stecker (X12/X13) verwendet.
Stecker Pin
X12 1 Interner Abschluss-Widerstand
X12 2 CAN-Schirm
X12 3
X12 4
X12 5
X12 6 Interner Abschluss-Widerstand
Signal Stecker Pin
X13
X13
CANH in X13
CANL in X13
GND X13
X13
AKD CANopen | 4 Installation und Inbetriebnahme
Signal
1 Interner Abschluss-Widerstand
2 CAN-Schirm
3 CANH out
4 CANL out
5 GND
6 Interner Abschluss-Widerstand
