Abbildung 44 Arbeitsabstandsindikatoren; Abbildung 45 Funduserfassung - Visionix optovue solix Bedienungsanleitung

Stellen Sie die beiden Arbeitsabstandsindikatoren (weiße Punkte) mithilfe
des Joysticks möglichst scharf und richten Sie sie auf die Mittellinie und
die grünen Kästen aus.

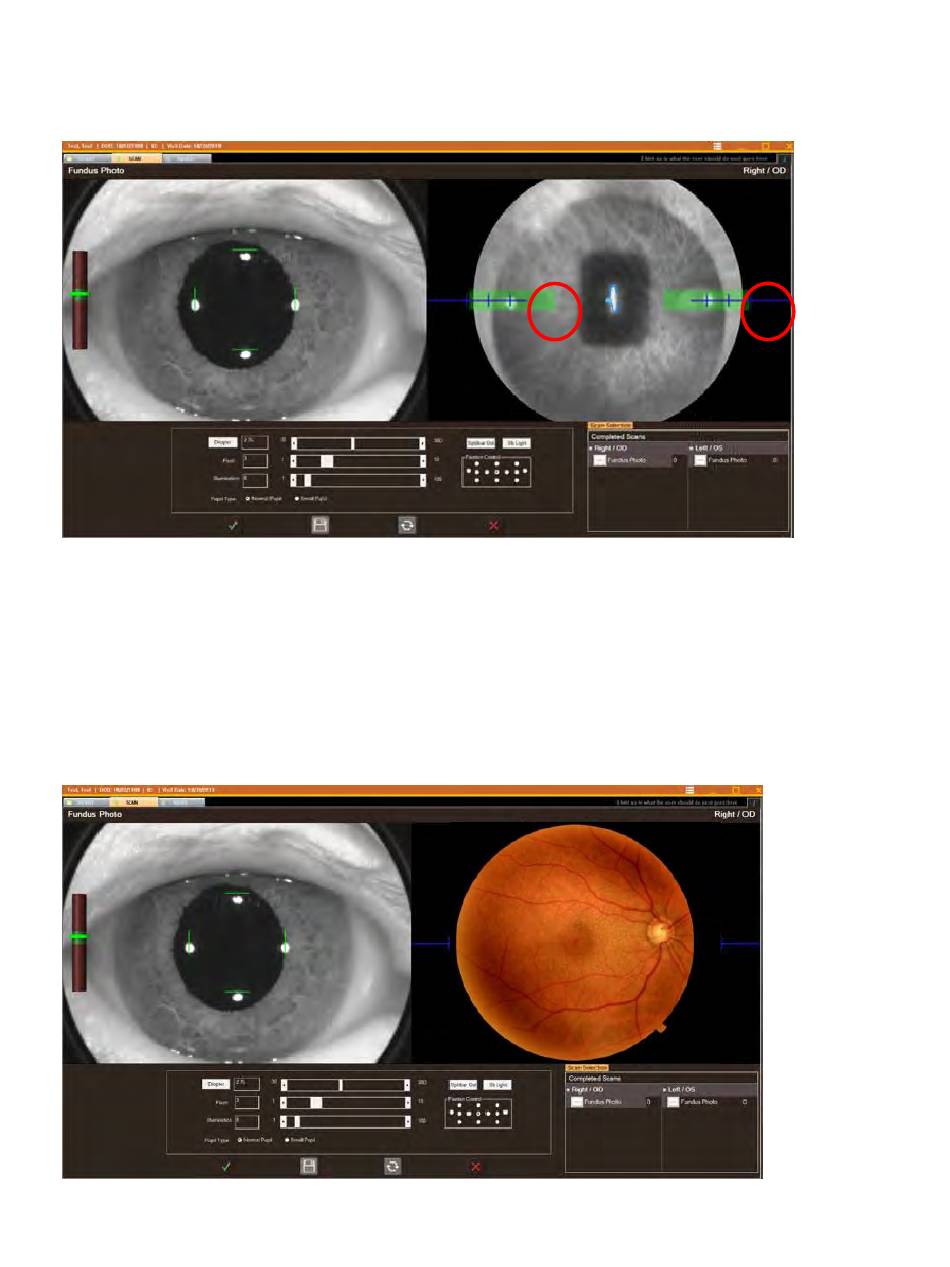

Abbildung 44 Arbeitsabstandsindikatoren

6. Führen Sie die Erfassung aus, indem Sie die Joystick-Taste oder die
linke Maustaste drücken.
7. Überprüfen Sie das Bild. Falls Sie die Erfassung wiederholen möchten
und keine Pupillenerweiterung vorgenommen wurde, empfiehlt sich eine
Wartezeit von etwa 30 Sekunden, bis die Pupille sich wieder angepasst
hat.

Abbildung 45 Funduserfassung

SOLIX™ Bedienungsanleitung Seite 88 von 359 Teilenummer: 580-53958-001 D
