Abbildung 225 Darstellung Nach Neuverarbeitung - Visionix optovue solix Bedienungsanleitung

erzeugt der Segmentierungsfehler in Meridian 6 ein sichtbares Artefakt in der
Epithelschicht-Darstellung (obere Reihe). Nach manueller Korrektur dieses
Segmentierungsfehlers zeigt sich das Artefakt in der Epithelschicht-Darstellung
erheblich reduziert. Beachten Sie auch, dass die manuelle Korrektur des hinteren
Rands der Epithelschicht keine Auswirkungen auf die pachymetrische Darstellung hatte.
Wenn bei einem Scan in mehreren Meridianen Segmentierungsfehler vorliegen, ist es
voraussichtlich effektiver, anstelle einer manuellen Korrektur aller betroffenen Meridiane
einen Wiederholungsscan durchzuführen.

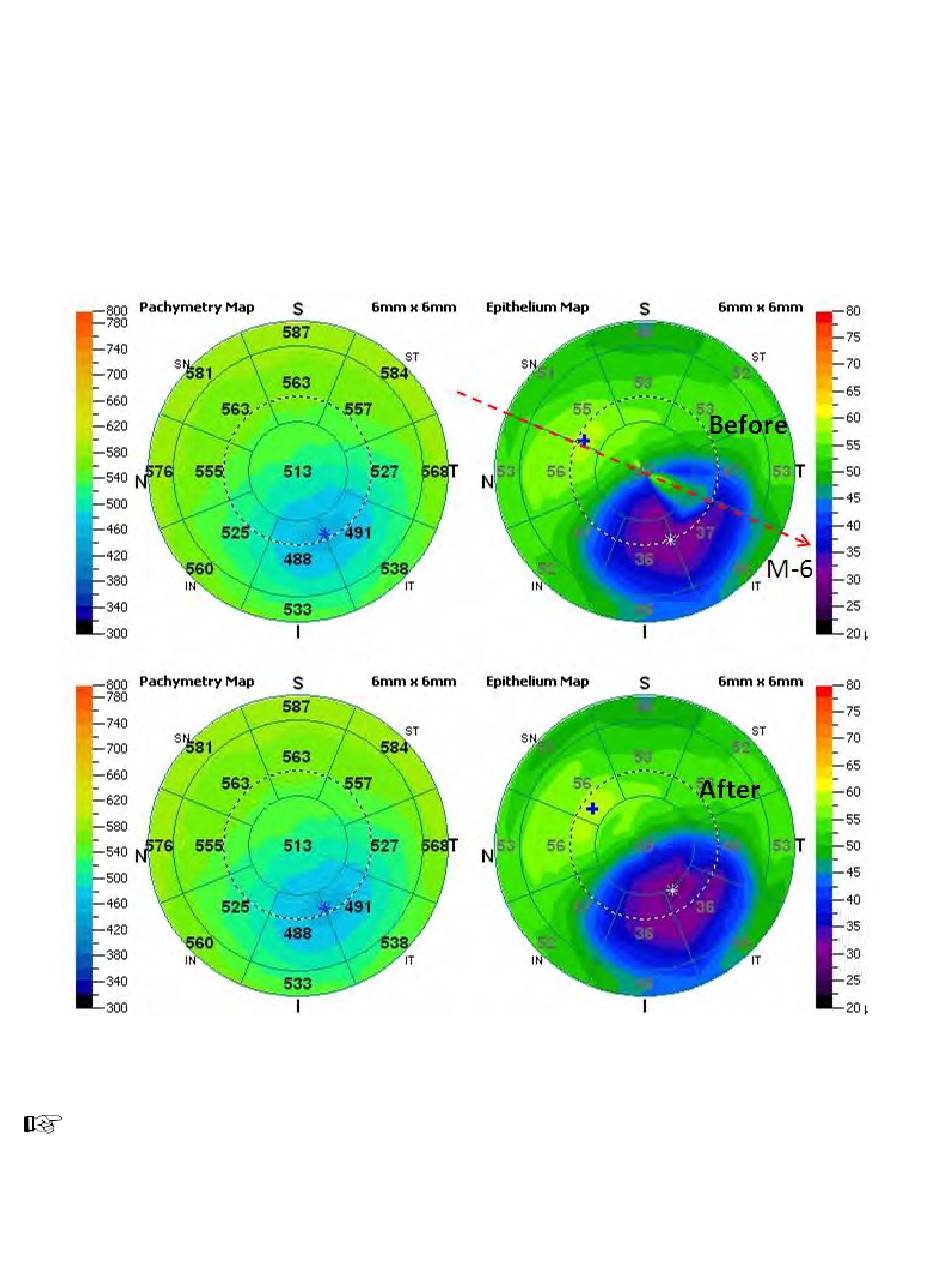

Abbildung 225 Darstellung nach Neuverarbeitung

Pachymetrische Darstellung und Epithelschicht-Darstellung des linken Auges eines 65-
jährigen männlichen Patienten mit KCN. Beachten Sie in der oberen Reihe in der
Epithelschicht-Darstellung das Artefakt bei Meridian 6 (M-6). Nach der manuellen
Anpassung der Epithelschicht-Segmentierungslinie von Meridian 6 wurde die
SOLIX™ Bedienungsanleitung Seite 259 von 359 Teilenummer: 580-53958-001 D
