5.3 Optionen für Berichte zu 3D-OCT-Bildern
Retina Cube Bericht
Berichte zu 3D-Netzhautscans weisen das nachstehend beschriebene allgemeine
Layout auf. Es umfasst jeweils ein Bild mit vier Anzeigeoptionen-Registerkarten oben
links, einem horizontalen B-Scan unten links sowie einem vertikalen B-Scan auf der
rechten Seite.

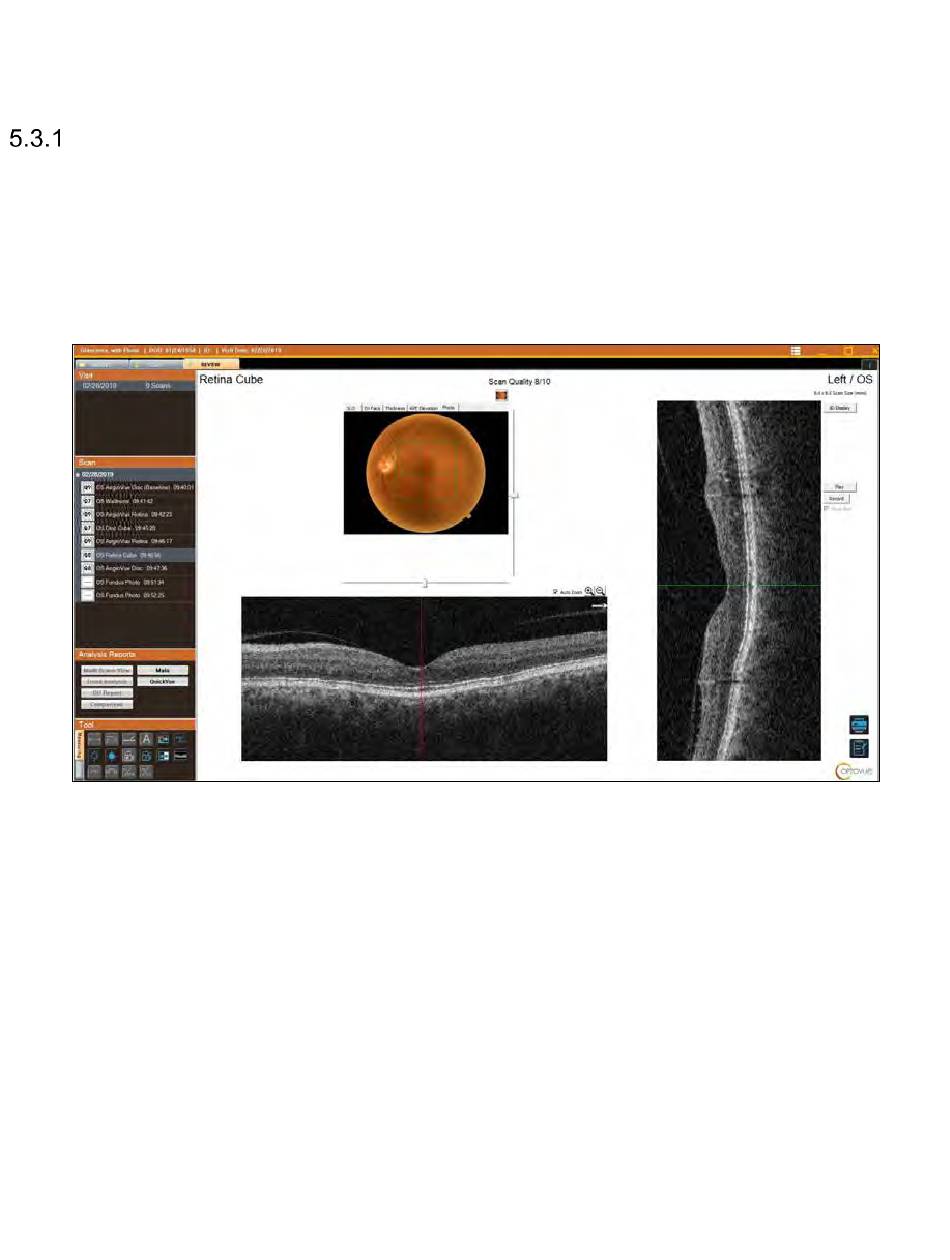

Abbildung 89 Retina Cube Bericht
Die grüne horizontale Linie und die rote vertikale Linie, die sich im oben links
angezeigten Bild befinden, entsprechen jeweils dem aktuell angezeigten horizontalen
bzw. dem aktuell angezeigten vertikalen B-Scan. Klicken Sie zum Wählen der B-Scans,
an denen sich die Linien überschneiden, auf das oben links angezeigte Bild. Sie können
durch die entsprechenden B-Scans scrollen, indem Sie die Schieberegler der grünen
bzw. der roten Linie verwenden.
Das oben links angezeigte Bild verfügt über vier Registerkarten, über die Sie die
nachstehenden optionalen Bilder aufrufen können:
• „SLO": Hierüber können Sie das SLO-artige Bild einblenden.
SOLIX™ Bedienungsanleitung
Seite 128 von 359
Teilenummer: 580-53958-001 D
