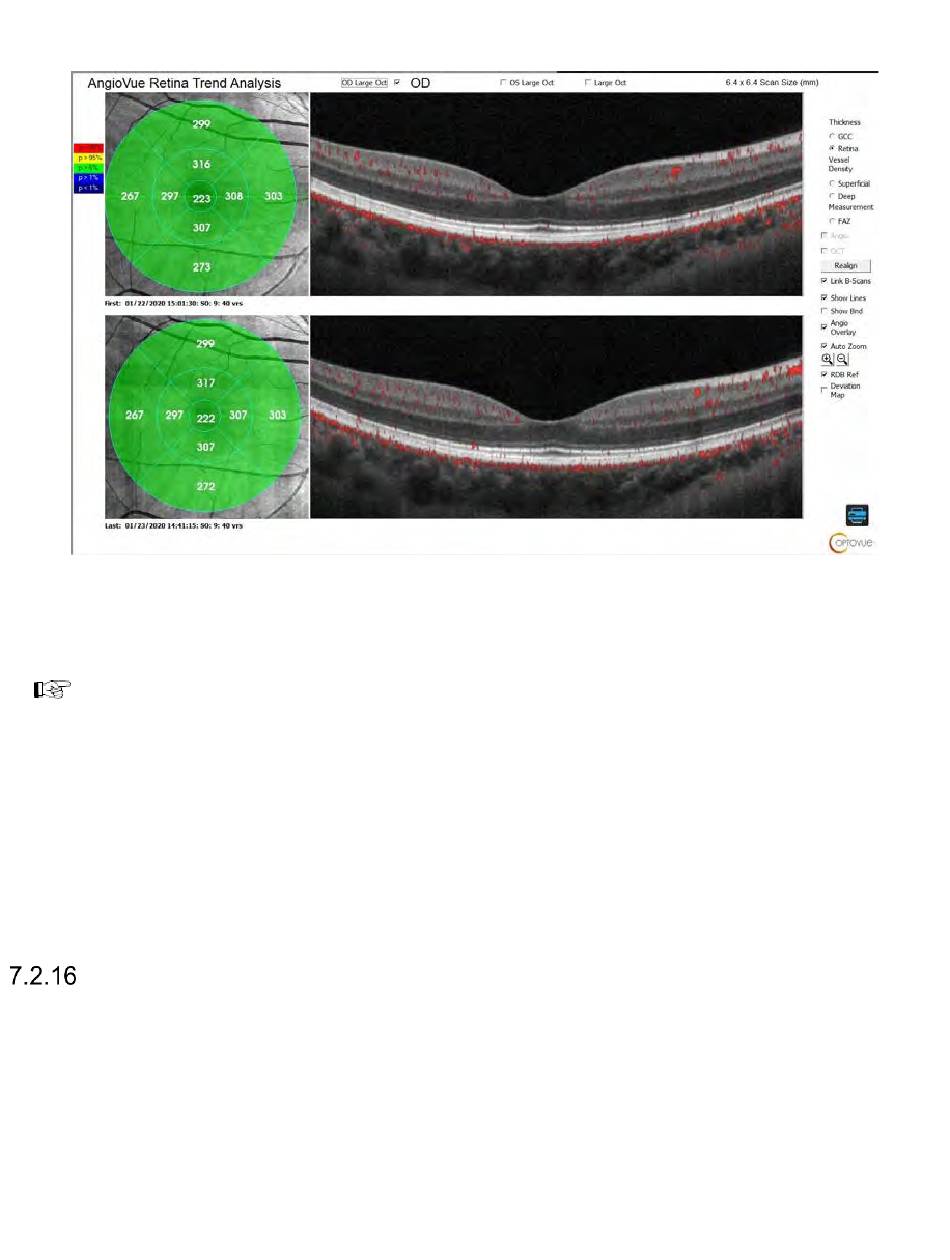

Abbildung 174 AngioVue Retina Trendanalyse – ausgerichtete 2-Termin-
Vergleichsansicht

7.2.15.1 Auswerten der Trendbericht-Werte

Hinweis: Wenn mindestens fünf Scans verfügbar sind, wird der Trend als
durchgehende Linie eingeblendet (inklusive Veränderungsgeschwindigkeit und
zugehörigen Konfidenzintervalls oberhalb des Diagramms). Wenn mindestens drei
Termine verfügbar sind, wird der Trend als gepunktete Linie eingeblendet (ohne
Messwerte).
Zum Auswerten des Diagramms gehen Sie wie folgt vor:
1. Überprüfen Sie die Trendlinie: Eine horizontale Linie steht für stabile Werte, eine
positive Steigung für steigende Werte und eine negative Steigung für sinkende Werte.

Flow

Flowbereich-Messungen basieren auf AngioVue® Retina Scans. Der Flow wird hierbei
in der vorgegebenen Schicht „Outer Retina" (Äußere Netzhaut) (OPL+10µm bis BRM–
10µm) sowie der Schicht „Choriocapillaris" (BRM–10µm bis BRM+30µm) ermittelt.
Sie können die Flow-Erkennung veranlassen, indem Sie entweder in der Bildschicht
„Outer Retina" (Äußere Netzhaut) den Kreis manuell positionieren oder indem Sie um
SOLIX™ Bedienungsanleitung Seite 214 von 359 Teilenummer: 580-53958-001 D
