Abbildung 134 Angiovue® Retina Hauptbericht Mit Gewählter Registerkarte „Color Overlay" (Farbüberlagerung) (Standardoption: „Movie" [Film]); Abbildung 135 Zwischen Profundus-Schicht Und Äußerer Netzhautschicht Angehaltener Film - Visionix optovue solix Bedienungsanleitung

„Choroid" (Choroidea). Bei allen statischen Schichten können Sie zum Hervorheben
pathologischer Merkmale die Opazität anpassen.
Hinweis: En-Face-Bilder verfügen über ein kleines Symbol mit Schichtindikator, wobei
dieselben Farben verwendet werden wie bei der Film-Legende.
Farbüberlagerung bei Filmen

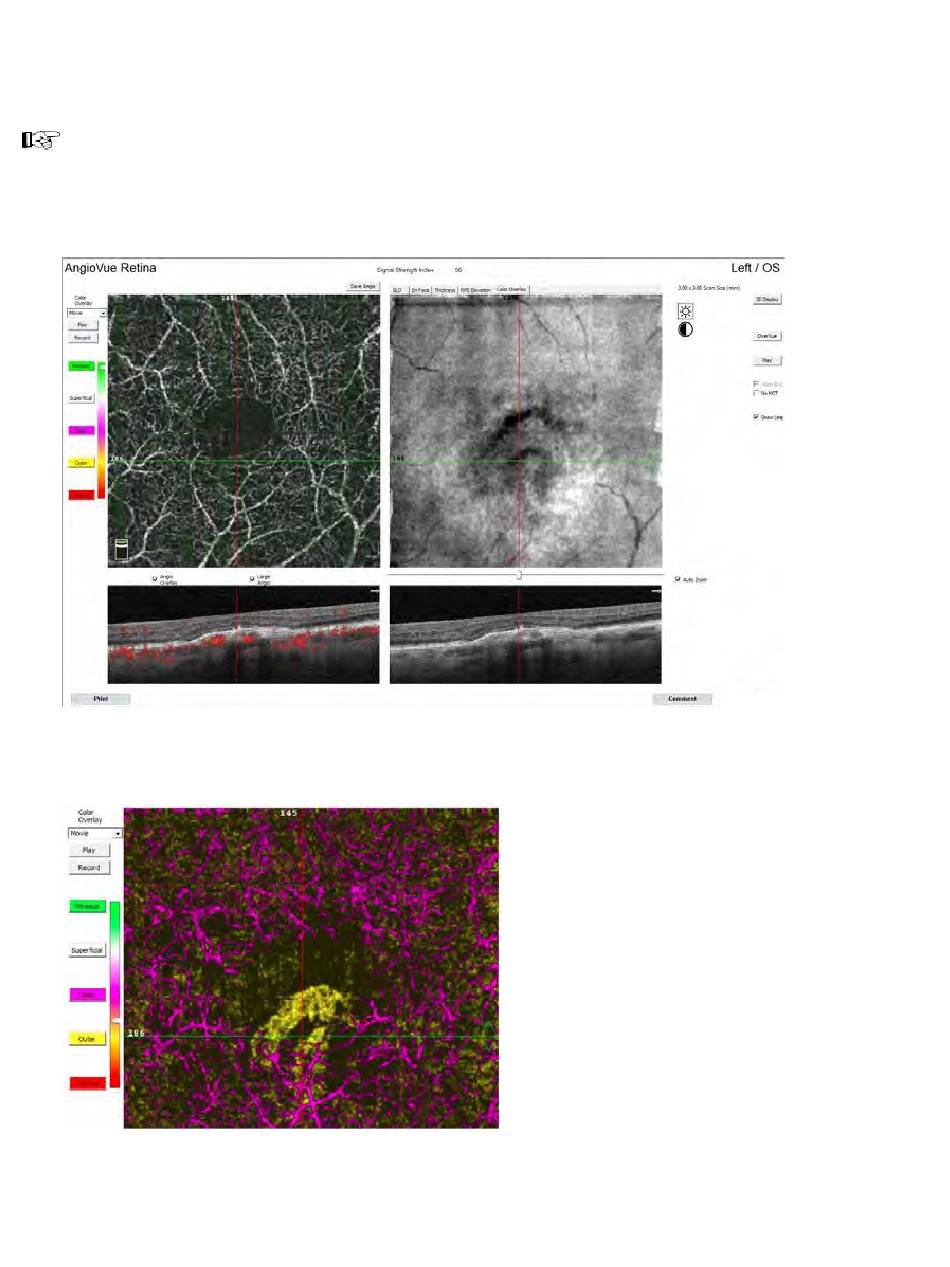

Abbildung 134 AngioVue® Retina Hauptbericht mit gewählter Registerkarte „Color
Overlay" (Farbüberlagerung) (Standardoption: „Movie" [Film])
Abbildung 135 Zwischen Profundus-Schicht und äußerer
Netzhautschicht angehaltener Film
SOLIX™ Bedienungsanleitung
Diese Abbildung zeigt den Bildschirm
beim Übergang des Films von der
Profundus-Schicht in die äußere
Schicht. Gelb angezeigt ist eine Typ-2-
CNV.
Seite 168 von 359 Teilenummer: 580-53958-001 D
