6 AngioVue

6.1 Netzhautsegmentierung

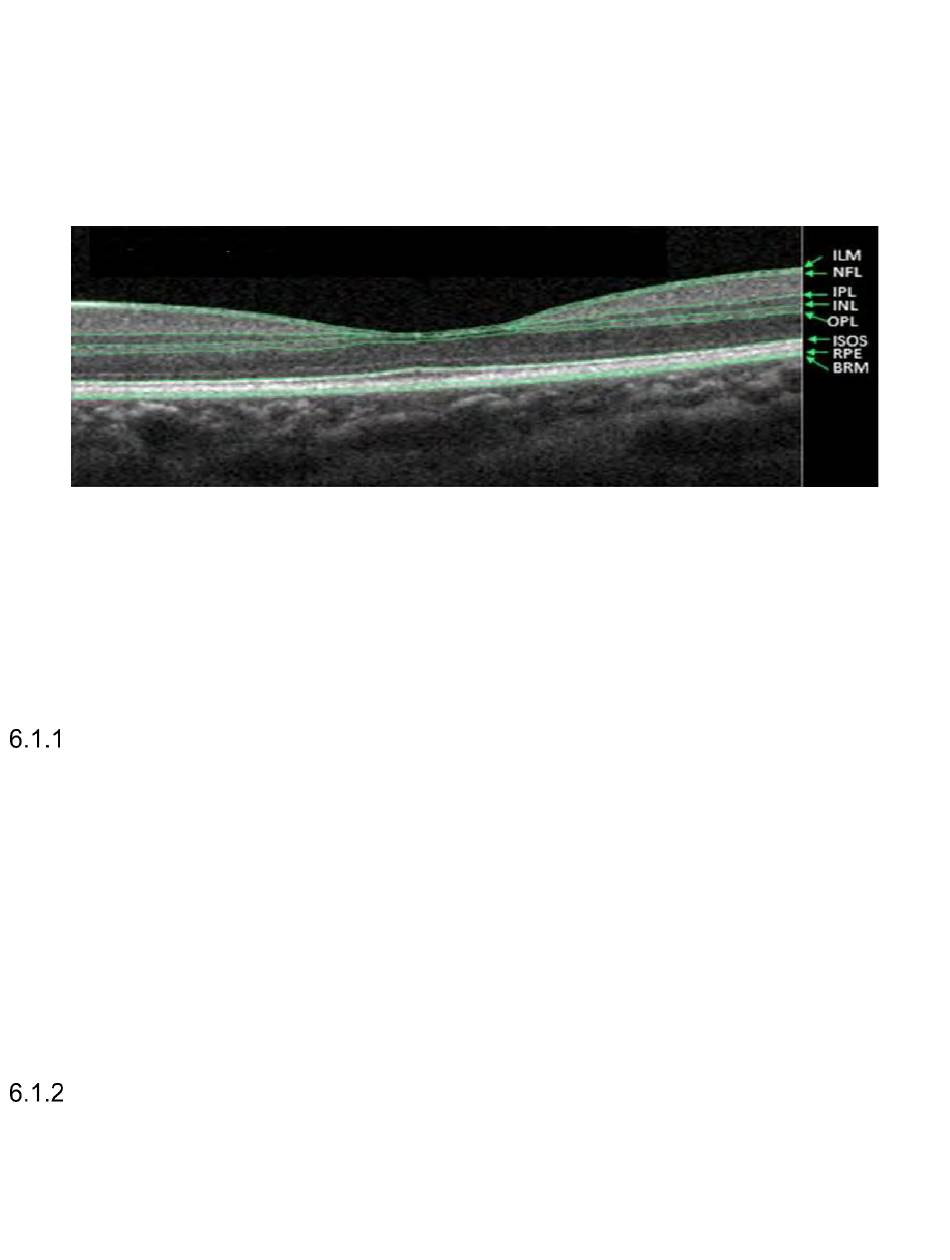

Abbildung 114 Segmentierungsschichten der Netzhaut

Die nachstehenden Segmentierungsränder stehen bei AngioVue® Retina Scans zur
Verfügung:
ILM, Nervenfaserschicht (NFL, Nerve Fiber Layer), IPL, innere Körnerschicht (INL, Inner
Nuclear Layer), äußere plexiforme Schicht (OPL, Outer Plexiform Layer), Innensegment
(IS)/Außensegment (OS, Outer Segment), RPE und Bruch'sche Membran (BRM).
Vorgegebene AngioVue® Retina En-Face-Schichten
Gemäß den zuvor aufgeführten Rändern sind die entsprechenden nachstehenden
AngioVue® Retina En-Face-Schichten vorgegeben:
„Superficial" (Superficialis) (Obergrenze = ILM; Untergrenze = IPL–10µm)
•
• „Deep" (Profundus) (Obergrenze = IPL–10µm; Untergrenze = OPL+10µm)
„Outer" (Außen) (Obergrenze = OPL+10µm; Untergrenze = BRM–10µm)
•
• „Choroid" (Choroidea) (Obergrenze = BRM–10µm; Untergrenze = BRM+30µm)
„Retina" (Netzhaut) (Obergrenze = ILM; Untergrenze = OPL+10µm)
•
Individuelle AngioVue® Retina Schichten
Anwender können auch individuelle Schichtränder definieren und sich so entsprechend
ihrer Präferenzen zusätzliche Netzhautschichten anzeigen lassen. Die Software
SOLIX™ Bedienungsanleitung
® Berichte
Seite 146 von 359 Teilenummer: 580-53958-001 D
