Bei der GCC-Dickendarstellung eines normalen Auges ist die Fovea von einem
breiten hellfarbigen Bereich umgeben, was auf einen GCC mit gesunden
Ganglienzellen hinweist (die Fovea selbst enthält keine Ganglienzellen und
erscheint deshalb dunkler.) Bei einem Glaukom sterben Ganglienzellen ab,
sodass der GCC ausdünnt. Dies führt dazu, dass der hellfarbige Bereich
schrumpft (die rechte Abbildung zeigt ein Auge mit Glaukom). Wärmere Farben
von Gelb über Orange und Rot bis hin zu Weiß stehen für höhere Werte. Kältere
Farben von Grün über Blau bis hin zu Schwarz stehen für kleinere Werte.

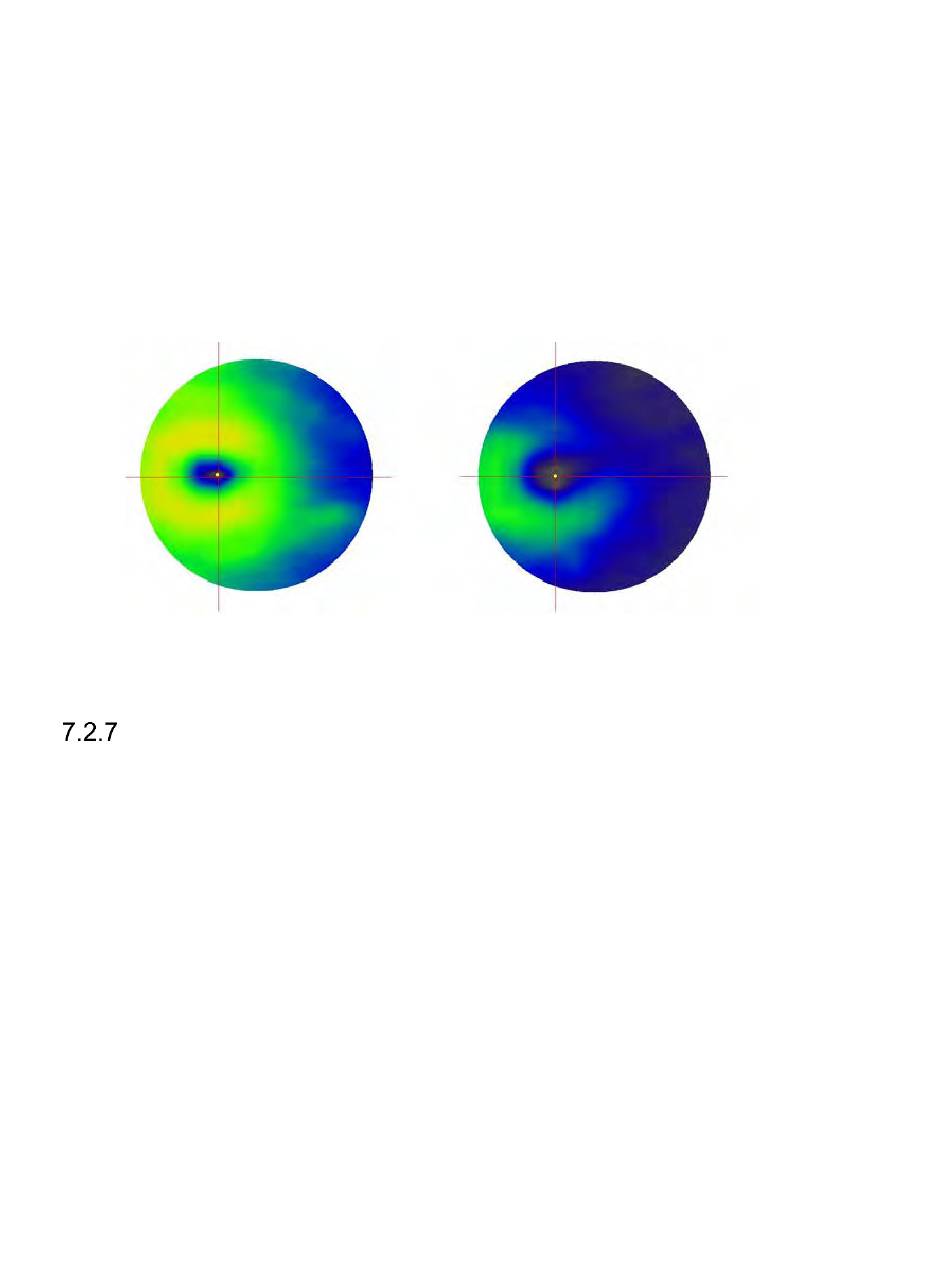

Abbildung 159 GCC-Dickendarstellungen: Gesundes Auge (links), Auge mit
Glaukom (rechts)
B-Scan-Anzeige
Die in der RDB-Darstellung oben rechts angezeigten roten Linien markieren die
aktuell gewählten Scanlinien des GCC-Scanmusters, die den unten links und in
der Mitte angezeigten B-Scans entsprechen.
• Zum Einblenden der Scanmuster-Linien in der Dickendarstellung und in der
RDB-Darstellung wählen Sie „Show Lines" (Linien anzeigen). Zum Einblenden
der Segmentierungslinien in den B-Scans wählen Sie „Show Boundary
Curves" (Randkurven anzeigen).
• Wenn Sie auf die RDB-Darstellung klicken, wechselt die Linienfarbe von Rot zu
Blau und die Linien werden in den vertikalen Scan an die angeklickte Position
verschoben. Anschließend folgt die vertikale Linie dem Cursor, bis Sie erneut
klicken. Daraufhin wechselt die Linienfarbe wieder zurück zu Rot. Während Sie
die blauen Linien verschieben, wird auch der entsprechende B-Scan aktualisiert.
SOLIX™ Bedienungsanleitung
Seite 197 von 359
Teilenummer: 580-53958-001 D
