7.3.4.1 Schwellenwert für kleine Gefäße
Die Maskierung der großen Gefäße ist eine Software-basierte Funktion. Hierbei wird
anhand eines vorgegebenen Grenzwerts entschieden, welche Gefäße „groß" sind und
welche „klein" (siehe nachstehende Abbildung). Der Grenzwert ist festgelegt und ändert
sich auch nicht bei einer En-Face-Schicht oder einem individuellen Scan.

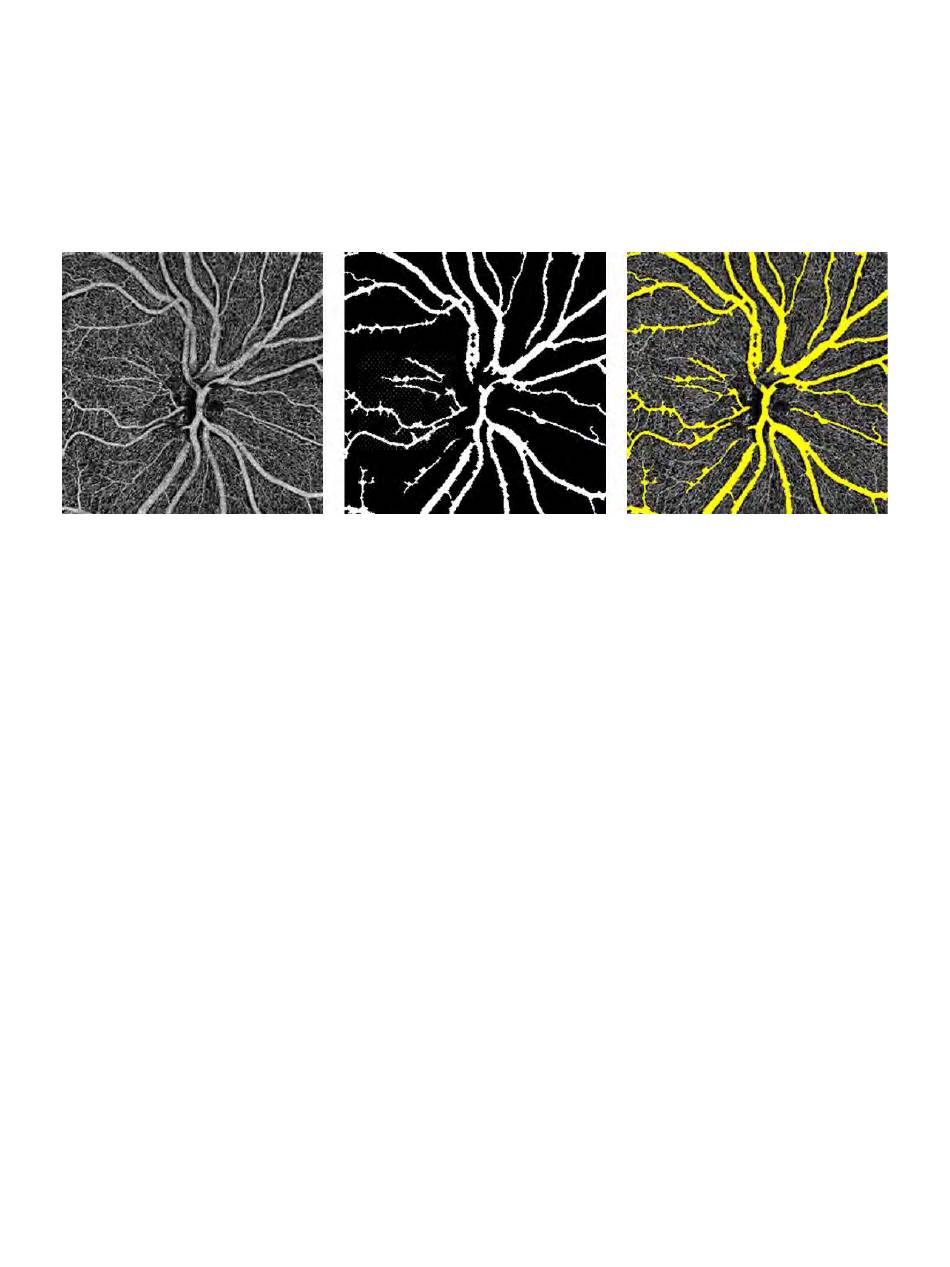

Abbildung 191 Maskierung großer Gefäße
Beispielhafte Maskierung großer Gefäße bei einem AngioVue® Disc Scan. Links: RPC-
En-Face-Bild. Mitte: Extrahierte Maske für große Gefäße. Rechts: Über das RPC-En-Face-
Bild gelegte, extrahierte Maske für große Gefäße.
Die Dichte der kleinen Gefäße wird mit Maskierung der großen Gefäße gemessen. Der
Masken-Schwellenwert beträgt ≥ 3 Pixel (etwa ≥ 35 µm bei AngioVue® Disc 6,0-mm-
Scans). Nach Anwendung der Maske wird nur die Dichte der „kleinen Gefäße"
gemessen.
Die Gefäßdichte steht auch in Hauptberichten, QuickVue Berichten, Mehrscan-
Berichten sowie Trendberichten zur Verfügung.
