Radiale Line-Scans

Im Bericht zu einem radialen Line-Scan sind die Line-Scans wie bei den Speichen eines
Rades angeordnet und überlagern das Referenzbild (siehe nachstehende Abbildung).
Die B-Scans beziehen sich auf die aktuell gewählten Line-Scans. Diese sind im
Referenzbild rot hervorgehoben. Sie können durch die einzelnen Scans scrollen, indem
Sie das Mausrad drehen oder die Pfeil-Schaltflächen verwenden. Die in mm
angegebene und anpassbare Scangröße wird zwischen den B-Scan-Bildern auf der
rechten Seite angezeigt. Wenn Sie zwei Scans desselben Auges miteinander
vergleichen möchten, klicken Sie auf die Schaltfläche „Comparison" (Vergleich). Die
Software ermöglicht es, radiale Line-Scans unterschiedlicher Größen miteinander zu
vergleichen.
Standardmäßig erfolgt die Anzeige im Bericht horizontal und vertikal wie bei einem
Fadenkreuz.

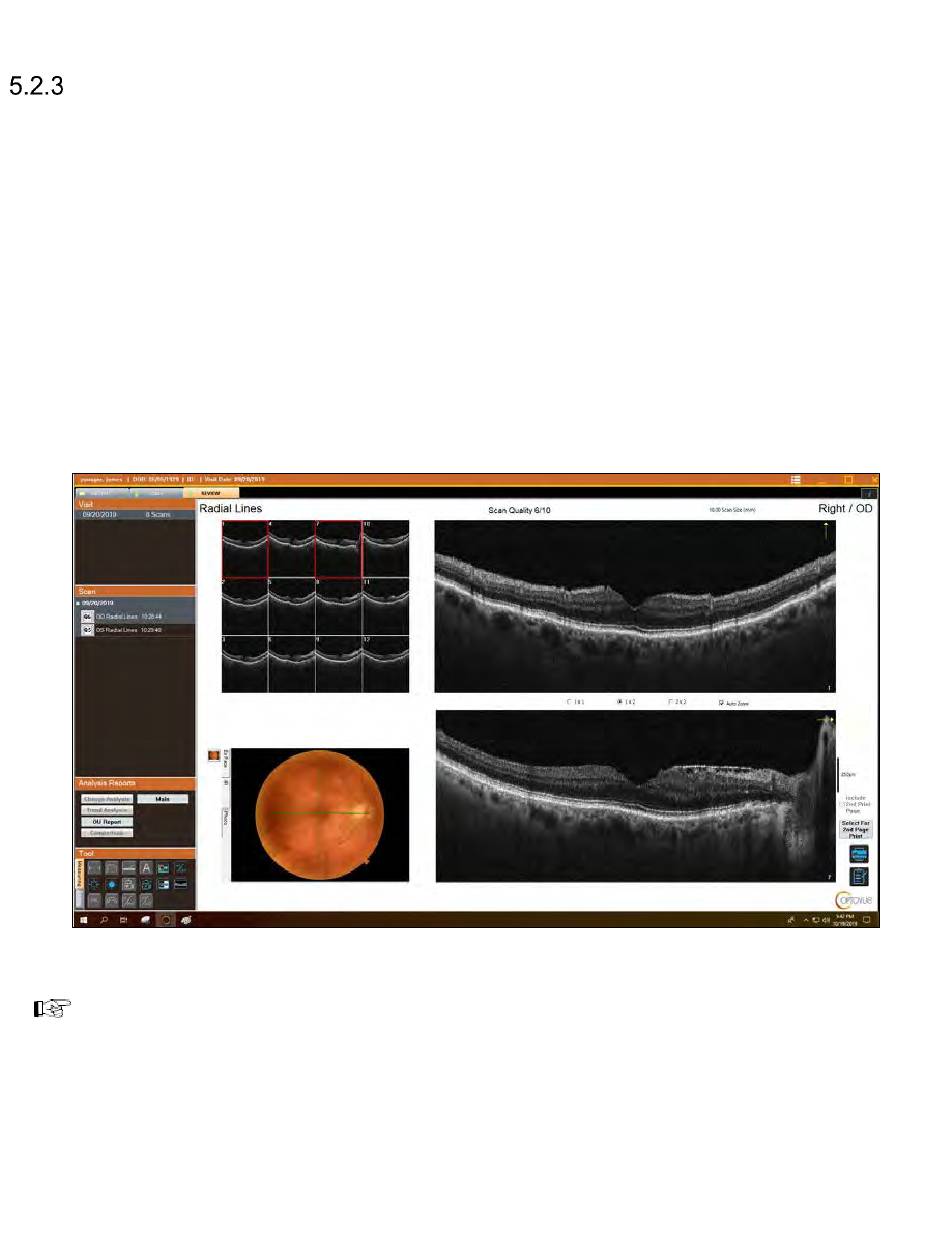

Abbildung 86 Bericht zu einem radialen Line-Scan

Hinweis: Falls die Registrierung fehlschlägt, wird der gewählte Scan nicht am oberen
Rand des Referenzbilds angezeigt.
