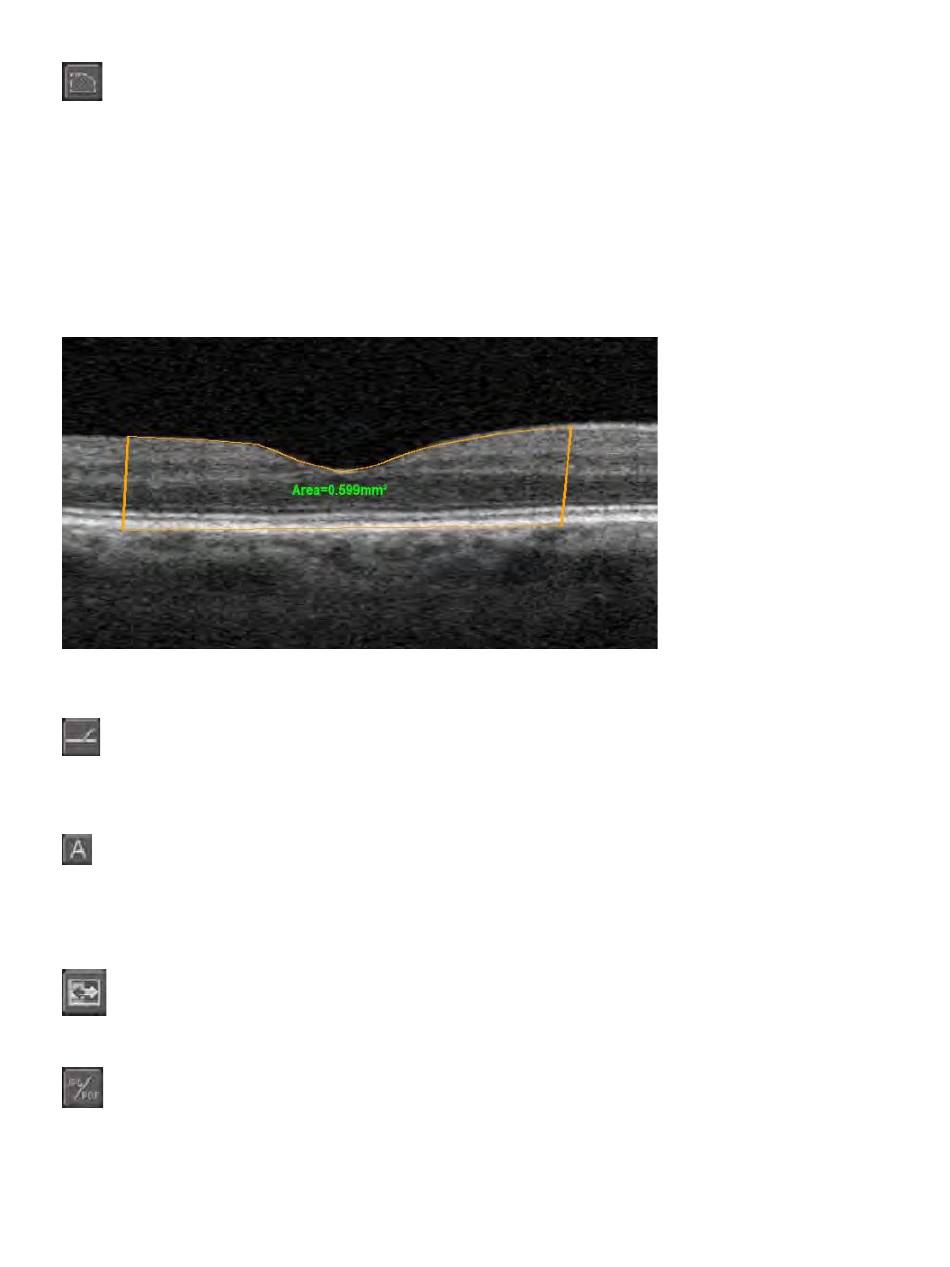

„Area" (Fläche): Über dieses Tool können Sie ein Polygon einzeichnen, dessen
•
Fläche anschließend vermessen wird. Zum Einzeichnen des Polygons klicken Sie je
einmal auf jeden Eckpunkt. Schließen Sie dann die Form, indem Sie doppelklicken. Die
Fläche wird daneben angezeigt und in mm
Kontextoptionen zur Verfügung: „Cut" (Zuschneiden), „Order" (Reihenfolge) >
[Auswahl] sowie „Properties..." (Eigenschaften). Das Tool „Area" (Fläche) bietet bei
den Funktionen „Line" und „Fill" (Füllen) dieselben Optionen, einschließlich
„Foreground Color" (Vordergrundfarbe), „Background Color" (Hintergrundfarbe) sowie
„Hatch Style" (Schraffurstil).
Abbildung 74 Fülloptionen für Flächen
„Line" (Linie): Über dieses Tool können Sie im B-Scan eine Linie einzeichnen.
•
Jedoch ist hierbei zu beachten, dass diese Linie nur zur Beschriftung oder Markierung
dient. Messwerte werden keine angezeigt.
„Text Annotation" (Textbeschriftung): Zum Beschriften wählen Sie dieses Tool,
•
klicken in das Bild und geben den entsprechenden Text ein. Zum Ändern der
Schriftfarbe, des Schriftschnitts und der Schriftgröße klicken Sie mit der rechten
Maustaste.
„Color/Gray Scale" (Farbe/Graustufen): Dieses Tool dient zum Wechseln
•
zwischen einer Darstellung mit Pseudofarben und einer Graustufen-Darstellung.
„Save Report as JPG" (Bericht als JPG speichern): Diese Option finden Sie im
•
Fenster „REVIEW" (Betrachtung), jedoch nicht im B-Scan-Fenster. Zum Speichern
eines Bilds des aktuellen Berichts im JPG-Format klicken Sie einmal (vergleichbar mit
einem Screenshot). Daraufhin wird das Dialogfeld „Save As" (Speichern unter)
SOLIX™ Bedienungsanleitung
2
angegeben. Ihnen stehen dieselben
Seite 112 von 359
Teilenummer: 580-53958-001 D
