Die blaue, konzentrische ETDRS-Gitter-Überlagerung im AngioVue® Bild kennzeichnet
die vermessenen Abschnitte.

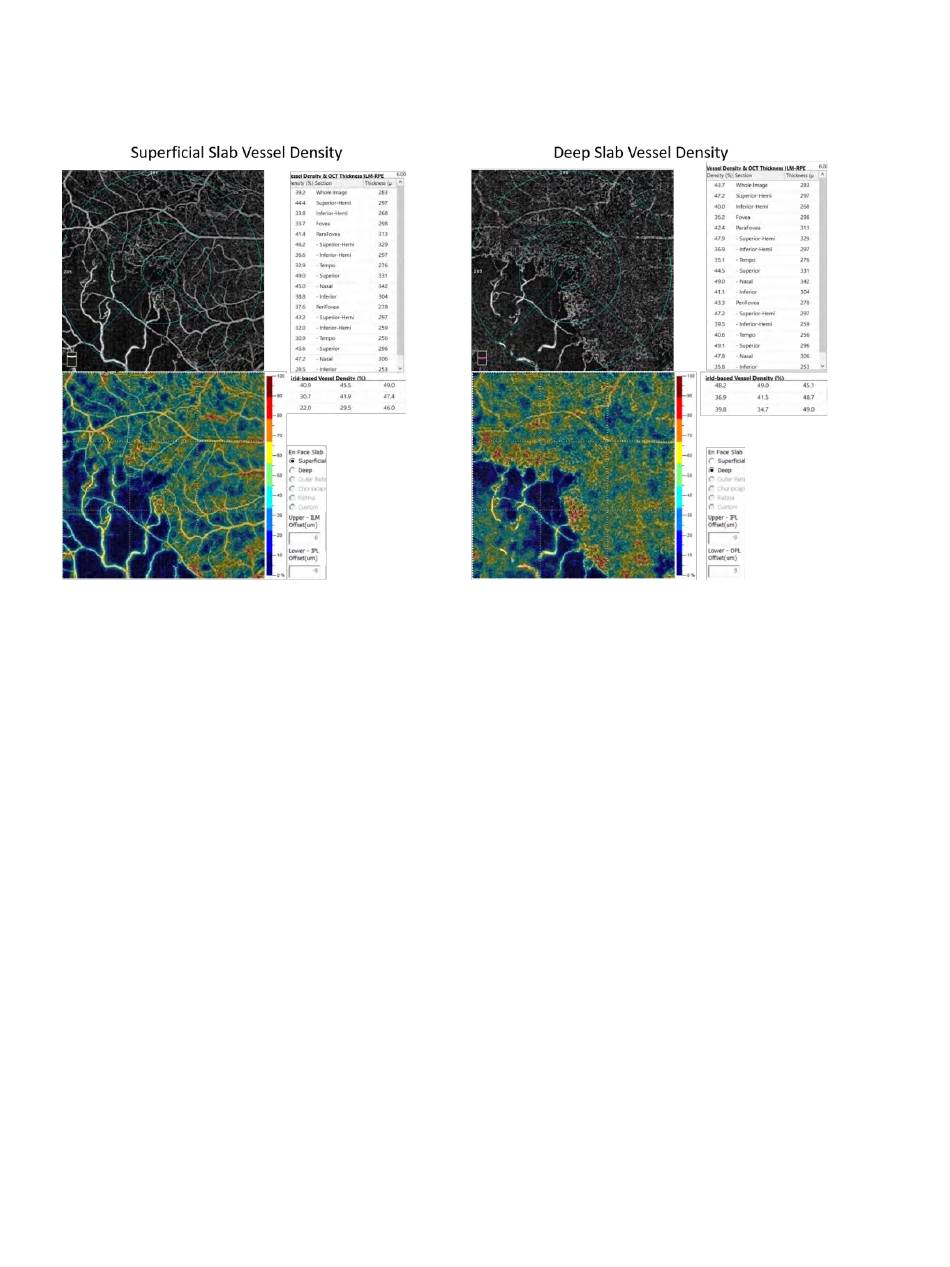

Abbildung 163 Gefäßdichte-Messungen im Plexus superficialis und im Plexus profundus
Die große Tabelle enthält links die Prozentwerte (%) der Gefäßdichte und rechts die retinale
OCT-Gesamtdicke der aufgeführten Abschnitte aus der aktuellen Schicht – links des Plexus
superficialis und rechts des Plexus profundus.
Die untere Tabelle enthält die Prozentwerte (%) der auf einem 3x3-Gitter basierenden
Gefäßflächendichte, die dem nachstehenden Farbbild entsprechen.
Unterhalb von „En Face Slab" (En-Face-Schicht) sehen Sie die gewählte angezeigte und
vermessene Schicht: „Superficial" (Superficialis) oder „Deep" (Profundus).
Eine Farbüberlagerung dient zur Darstellung der Gefäßdichte im AngioVue® Bildbereich.
Rechts finden Sie die Farbskala-Legende, der Sie entnehmen können, welche Farbe welcher
prozentualen Dichte (in Zehn-Prozent-Schritten) entspricht.
SOLIX™ Bedienungsanleitung Seite 204 von 359 Teilenummer: 580-53958-001 D
