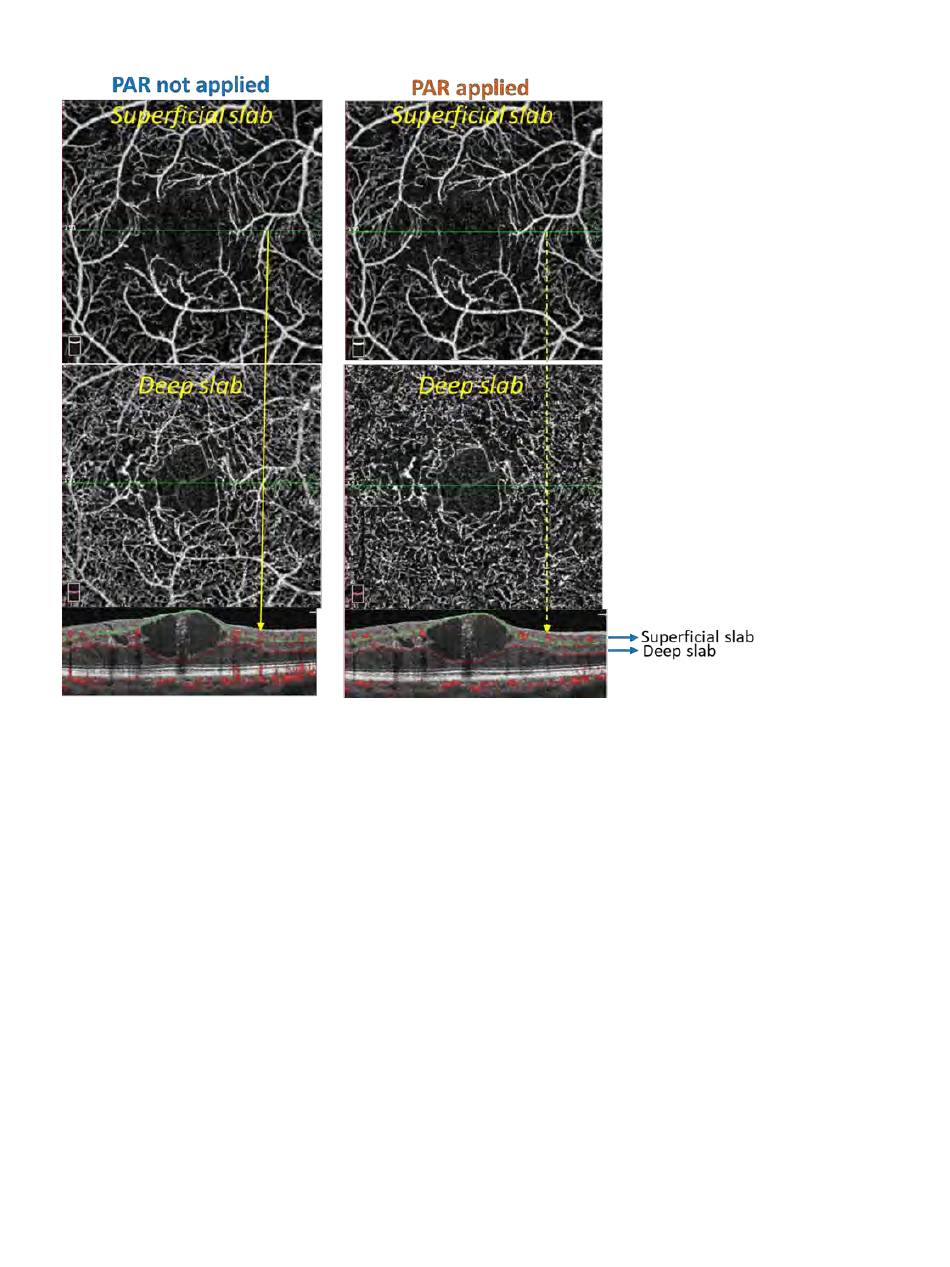

Abbildung 123 Beispiel: AngioVue® Retina 3-mm-Scan eines Patienten mit diabetischer
Retinopathie mit und ohne PAR
Zu sehen sind die En-Face-Schichten des Plexus superficialis und des Plexus profundus sowie
die horizontalen AngioVue® B-Scans desselben Scans, einmal ohne PAR (linke Abbildung) und
einmal nach PAR (rechte Abbildung).
Im En-Face-Bild des Plexus profundus ohne PAR (links) sind die Blutgefäße des Plexus
superficialis deutlich eingeprägt. Nach der PAR liegen keine Projektionen des Plexus
superficialis mehr vor, wodurch die Gefäße des Plexus profundus besser zu erkennen sind
(rechts). Die gelb markierten Bereiche zeigen den im Superficialis-Gefäß erkannten Flow (der
B-Scan zeigt das Flow-Signal, das in der Superficialis-Schicht auftritt), wobei ohne PAR der
Ausläufer in die Profundus-Schicht und darüber hinaus projiziert wird (linker B-Scan). Nach der
PAR wird das Flow-Signal in der Superficialis-Schicht erkannt, ohne dass es zu einer Projektion
in die Profundus-Schicht oder darüber hinaus kommt.
SOLIX™ Bedienungsanleitung Seite 156 von 359 Teilenummer: 580-53958-001 D
