6x6-Montagebericht für Netzhaut und Papille
Im Hauptbericht-Bildschirm steht die Option „Montage" sowohl für AngioVue® Retina
als auch für AngioVue® Disc zur Verfügung, sofern zu einem Termin Scans beider
Typen vorliegen. Wenn Sie die Option „Montage" in AngioVue® Retina oder
AngioVue® Disc wählen, wird im Bildschirm die entsprechende AngioVue® Montage
geöffnet. Im Montagebild sind die ausgerichteten und teilweise überlappenden
AngioVue® Retina 6-mm-Bilder und AngioVue® Disc 6-mm-Bilder kombiniert.

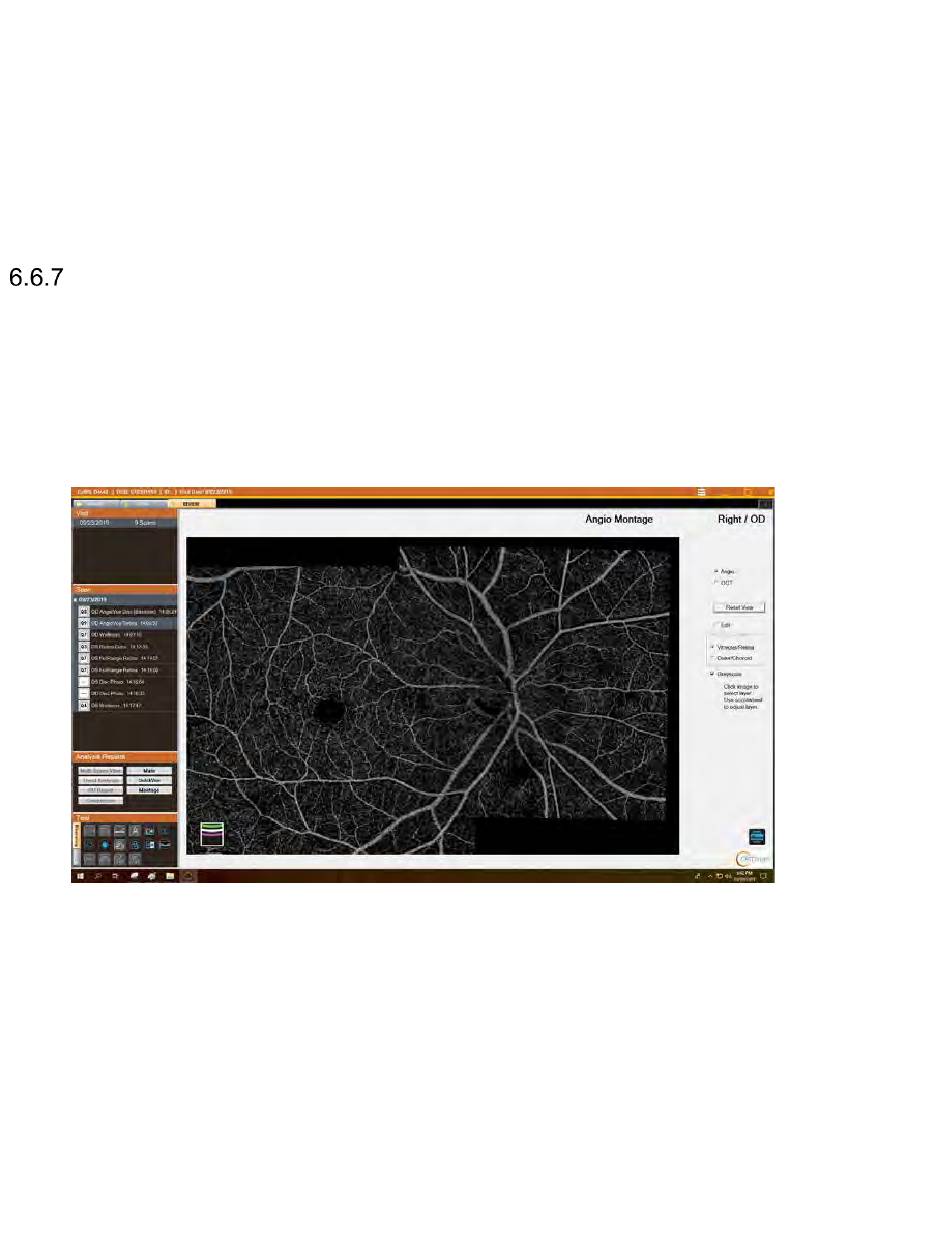

Abbildung 138 Montage mit eingeblendeten Glaskörper-/Netzhaut-Schichten
Glaskörper-/Netzhaut-Anzeige
• „Vitreous" (Glaskörper) (Obergrenze: = –2000; Untergrenze = ILM); Farbe = Grün
• „Superficial" (Superficialis) (Obergrenze = ILM; Untergrenze = IPL–10µm): Farbe =
Graustufen
• „Deep" (Profundus) (Obergrenze =IPL–10µm; Untergrenze = OPL+10µm): Farbe =
Violett
SOLIX™ Bedienungsanleitung
Unten rechts können Sie über die entsprechende Option wählen,
ob für den Vergleich AngioVue® Bilder oder OCT-Bilder angezeigt
werden sollen.
„Auto Zoom" (Automatischer Zoom): Diese Funktion gilt nur für
B-Scans.
Seite 172 von 359
Teilenummer: 580-53958-001 D
