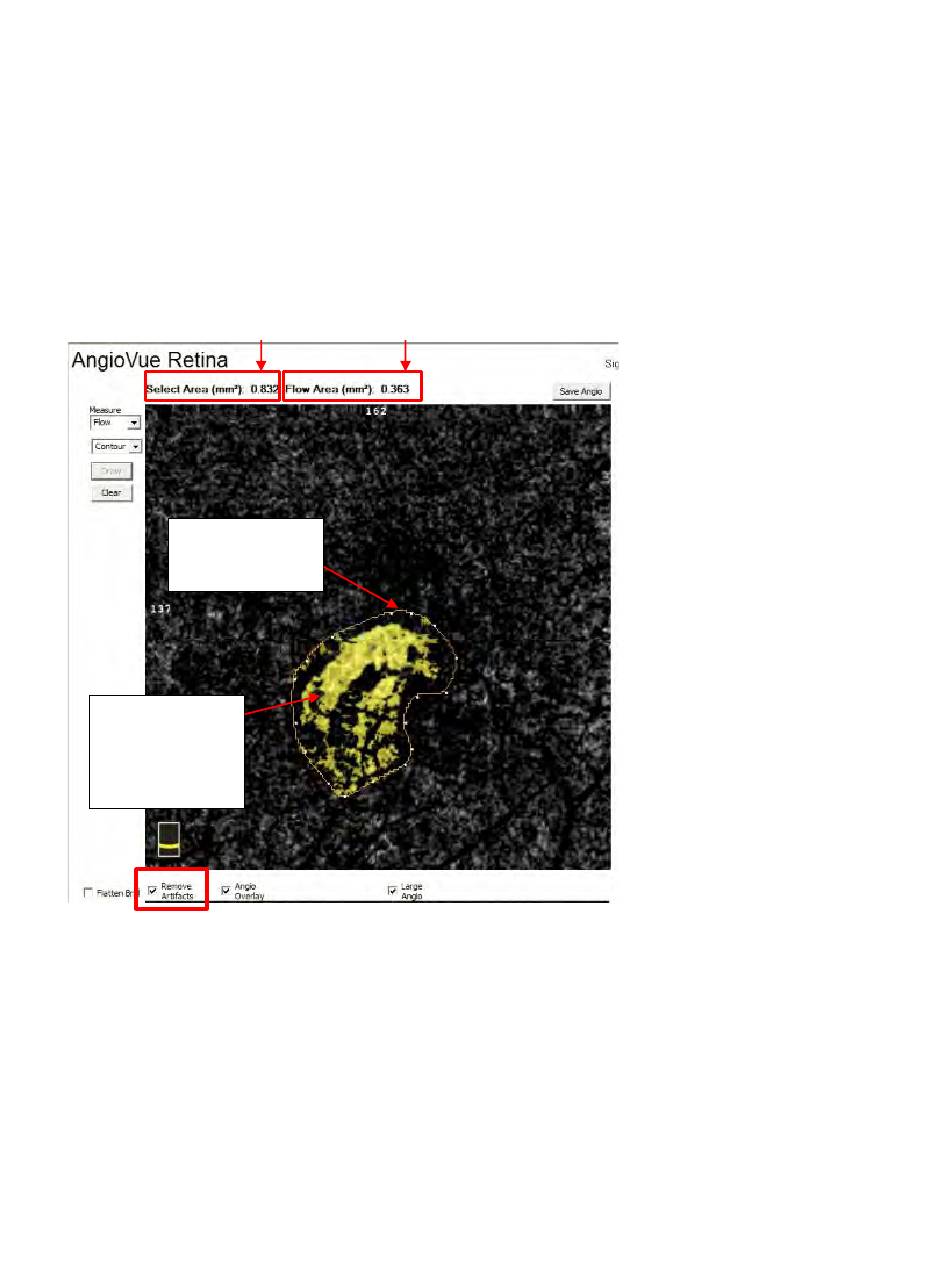

Abbildung 178 Gelb Konturierter Flowbereich Mit Messwerten - Visionix optovue solix Bedienungsanleitung

Klicken Sie auf das Pulldown-Menü. Wählen Sie dann „Contour" (Kontur). Klicken
Sie anschließend zum Konturieren des zu untersuchenden Bereichs auf „Draw"
(Zeichnen). Setzen Sie Ankerpunkte, indem Sie einmal auf die jeweils gewünschte
Position klicken. Die Software erstellt darauf basierend automatisch einen Bogen,
indem alle Ankerpunkte mit dem letzten Ankerpunkt verbunden werden. Schließen Sie
den Bereich, indem Sie erneut auf den ersten Ankerpunkt klicken. Sobald Sie die Form
schließen, werden die gelb hervorgehobenen Flowbereiche und die Messwerte
automatisch angezeigt.
Gewählter Gefäßbereich
Bereich
(gelb)
Eingezeichnete
orangefarbene
Form
Flowbereiche
(gelb) innerhalb
der
orangefarbenen
Form

Abbildung 178 Gelb konturierter Flowbereich mit Messwerten

Zum Anpassen von Größe und Form des Bereichs klicken Sie auf einen Ankerpunkt
und ziehen diesen an die gewünschte Position. Sie können Ankerpunkte auch löschen.
Klicken Sie hierzu zunächst auf den gewünschten Ankerpunkt. Drücken Sie dann (auf
Ihrer Tastatur) die Löschen-Taste („Del"). Die Form wird entsprechend angepasst.
Wenn Sie die eingezeichnete Form löschen möchten, klicken Sie auf „Clear"
(Löschen). Anschließend können Sie von vorne beginnen, indem Sie erneut auf
„Draw" (Zeichnen) klicken.
