IR-Videobild mit
Scanmuster-
Überlagerung
Iris-

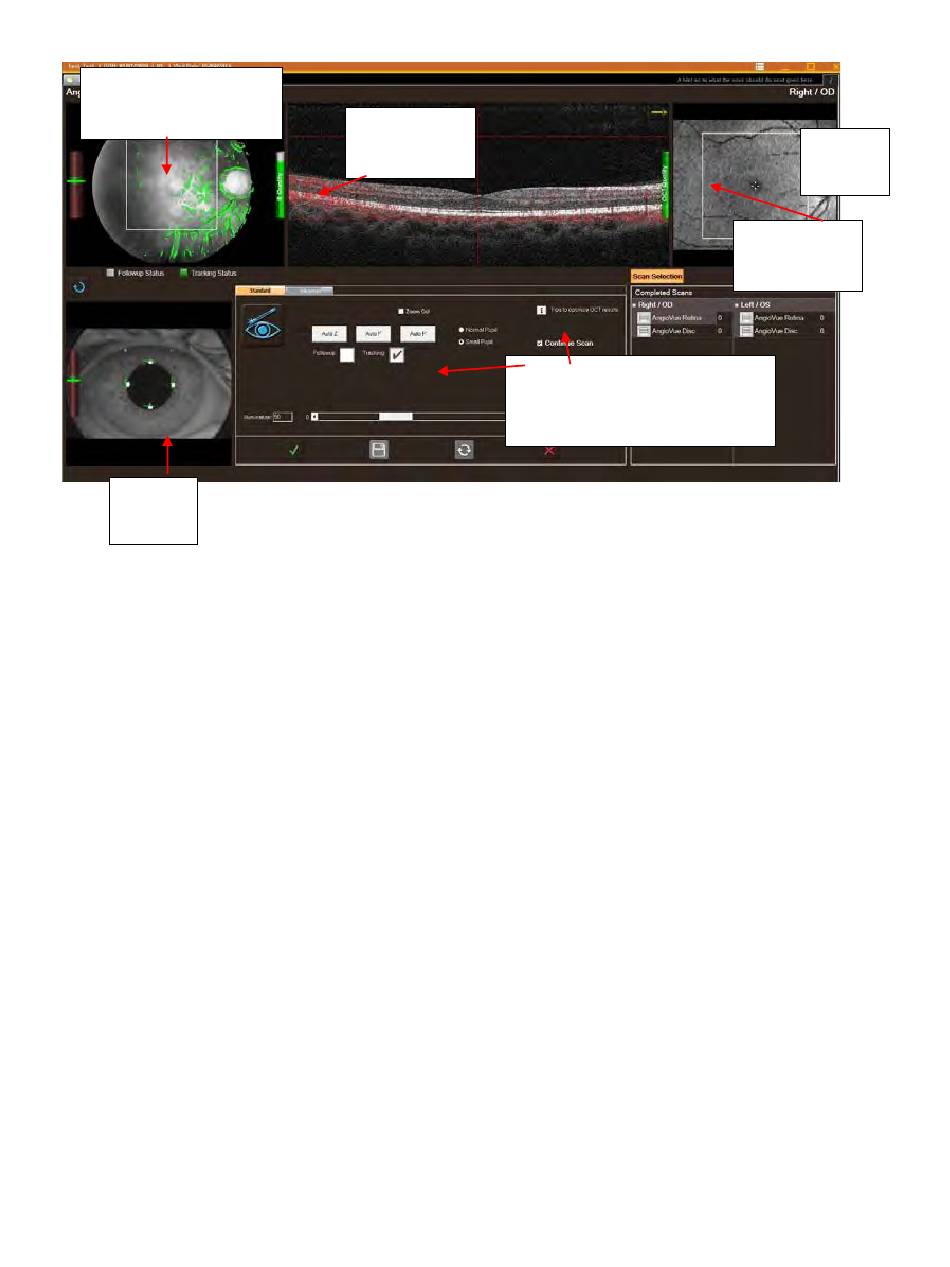

Abbildung 26 Optimieren des Arbeitsabstands
11. Nach der Optimierung des IR-Videobilds können Sie die Scanmuster-Überlagerung aus
dem Live-Videobild dazu verwenden, das Scanmuster über dem zu untersuchenden
Bereich (Fovea oder Papille) zu zentrieren. Sie können zwischen den nachstehenden
Schritten wählen:
a. Doppelklicken Sie im Videobild auf die Position, wo der Mittelpunkt des Scanmusters
liegen soll.
ODER
b. Klicken Sie auf das Scanmuster. Ziehen Sie es dann bei gedrückter linker Maustaste an
die gewünschte Position. Lassen Sie die Maustaste anschließend wieder los.
Zum Anpassen von Helligkeit und Kontrast des Videobilds gehen Sie wie folgt vor: Zum
Anpassen der Helligkeit klicken Sie in das Live-Videobild und bewegen den Cursor bei
gedrückter linker Maustaste nach oben oder unten. Zum Anpassen des Kontrasts
klicken Sie in das Live-Videobild und bewegen den Cursor bei gedrückter linker
Maustaste nach links oder rechts.
SOLIX™ Bedienungsanleitung
Grüner Balken
zeigt gute IR-
Qualität
Optimierungsempfehlungen
Aktivierung/Deaktivierung der
Seite 67 von 359
Funktionen „Followup"
(Kontrolle) und „Tracking"
Teilenummer: 580-53958-001 D
En-Face-
Grüner Balken
mit guter
Signalstärke
