Schichtränder in Filmen
„Vitreous" (Glaskörper) (Obergrenze: = –2000; Untergrenze = ILM); Farbe = Grün
•
„Superficial" (Superficialis) (Obergrenze = ILM; Untergrenze = IPL–10µm): Farbe = Graustufen
•
• „Deep" (Profundus) (Obergrenze = IPL–10µm; Untergrenze = OPL+10µm), Farbe = Violett
„Outer" (Außen) (Obergrenze = OPL+10µm; Untergrenze = BRM–10µm), Farbe: Gelb
•
„Choroid" (Choroidea) (Obergrenze = BRM–10µm; Untergrenze = BRM+30µm); Farbe = Rot
•
Farbüberlagerung bei statischen Bildern
Statische Bilder stehen inklusiver entsprechender Farbcodierung für alle 5
vorgenannten Schichten zur Verfügung.

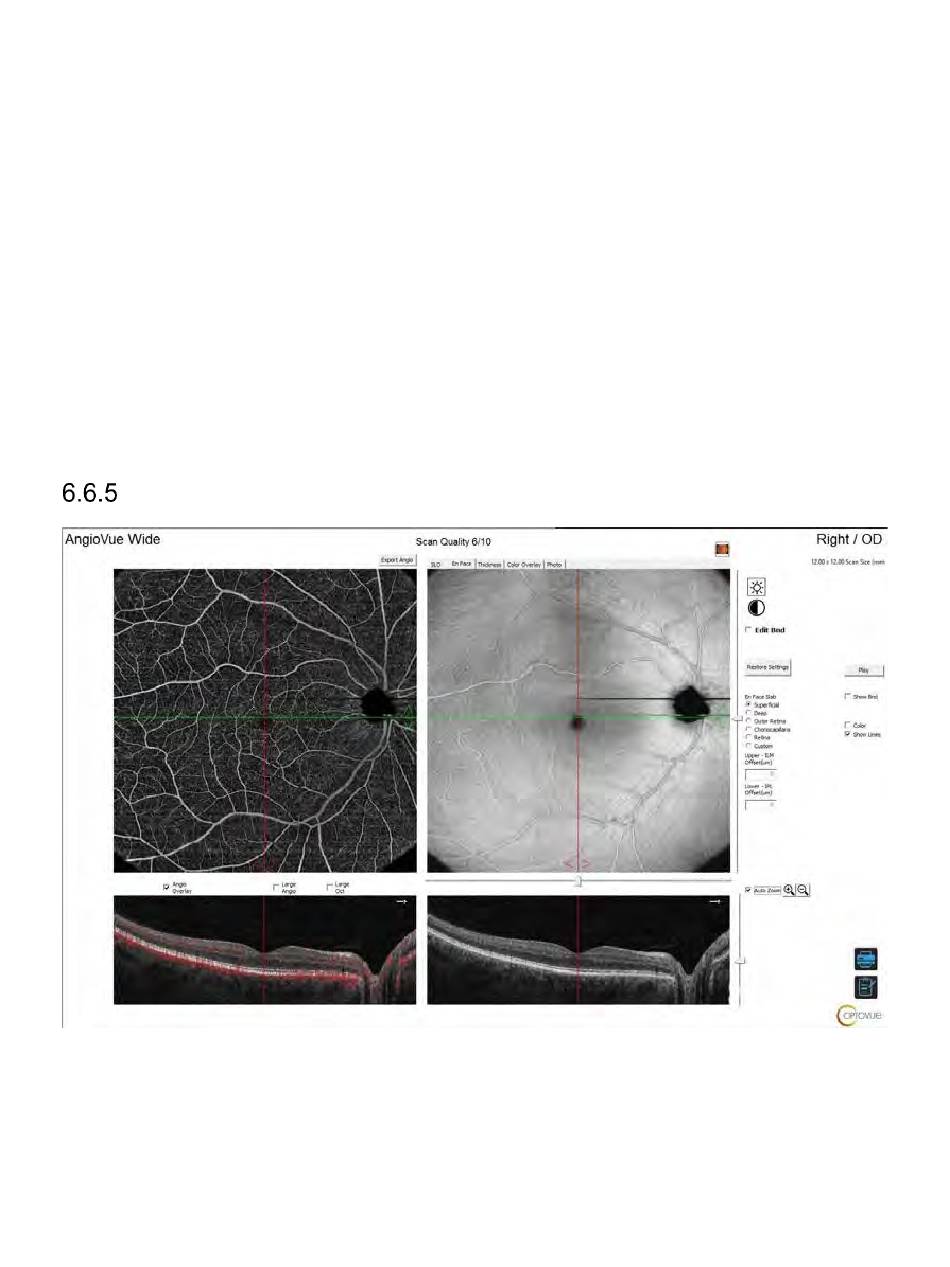

AngioVue® Wide (12x12)
Abbildung 136 AngioVue® Wide (12x12)
SOLIX™ Bedienungsanleitung Seite 169 von 359 Teilenummer: 580-53958-001 D
