GCC-Dickendarstellung bzw. GCC-Abweichungsdarstellung

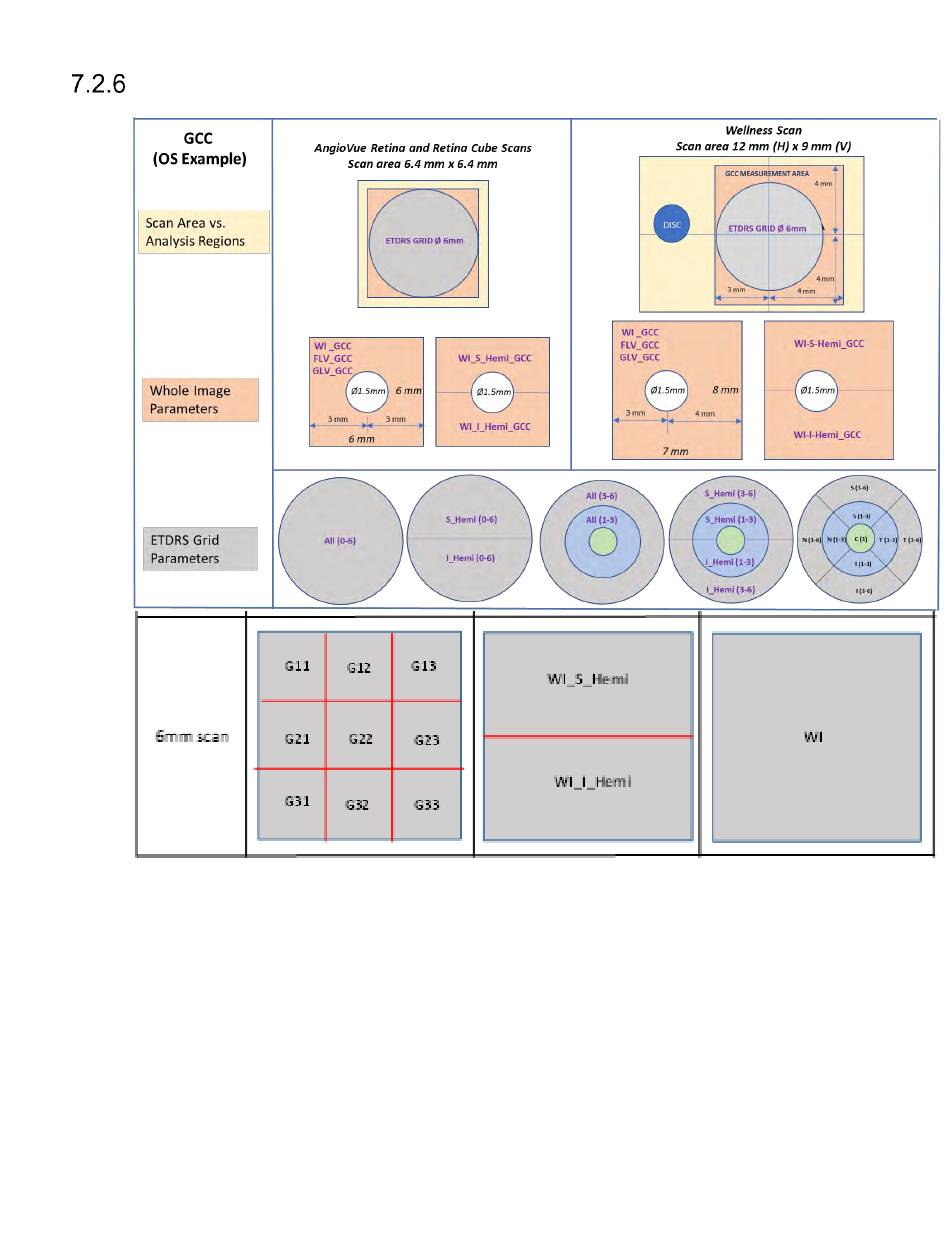

Abbildung 158 GCC-Messbereiche
Die Dickendarstellung weist einen Durchmesser von 6,4 mm auf und verfügt über
eine Farbskala zur Angabe der jeweiligen Dicke (in µm). Sie können den
angezeigten Darstellungstyp wählen, indem Sie unterhalb der Anzeige die Option
„Thickness" (Dicke) oder „Deviation" (Abweichung) verwenden. Die
Abweichungsdarstellung ist nicht anhand von Faktoren wie beispielsweise dem
Alter stratifiziert. Die Grenzwerte jedes Pixels basieren auf der
Standardabweichung der Normalverteilung über der Position des betreffenden
Pixels in der RDB-Normpopulation. Der Farblegende neben den Darstellungen
können Sie entnehmen, welche Farbe welchem Wert entspricht.
SOLIX™ Bedienungsanleitung
Seite 196 von 359
Teilenummer: 580-53958-001 D
