(Erfassen) zu Grün. Wenn die Anzeige rot bleibt, ist eine Erfassung immer noch
möglich. Jedoch ist dabei zu bedenken, dass die Position unbestätigt bleibt. Wenn Sie
den Scan an einer anderen Position ausführen möchten, deaktivieren Sie den Modus
„Followup" (Kontrolle). Anschließend können Sie die Zielmarkierung an eine andere
Position ziehen.
3.2.4.2 Modus „Tracking"
Bei aktivem Modus „Tracking" bleibt die Scanposition auch dann erhalten, wenn der
Patient blinzelt oder das Auge bewegt. Der Modus „Tracking" ist aktiv, wenn das
Kontrollkästchen ein Häkchen aufweist, und inaktiv, wenn das Kontrollkästchen leer ist.
Überprüfen Sie die Farbe der Anzeigeleuchten und der Tracking-Überlagerung: „Rot"
bedeutet, dass keine Nachverfolgung läuft, und grün, dass die Nachverfolgung läuft.
Der Modus „Tracking" steht für die nachstehenden Scans zur Verfügung: Line-Scans,
Raster-Scans, Radial-Scans und AngioVue® Scans.
Die Modi „Followup" (Kontrolle) und „Tracking" erfordern ein gutes IR-Bild des Fundus,
da das System zur Beibehaltung der Scanposition die Bildeinzelheiten nachverfolgt. In
der nachstehenden Abbildung sehen Sie beispielhaft ein gutes und ein schlechtes IR-
Bild des Fundus.

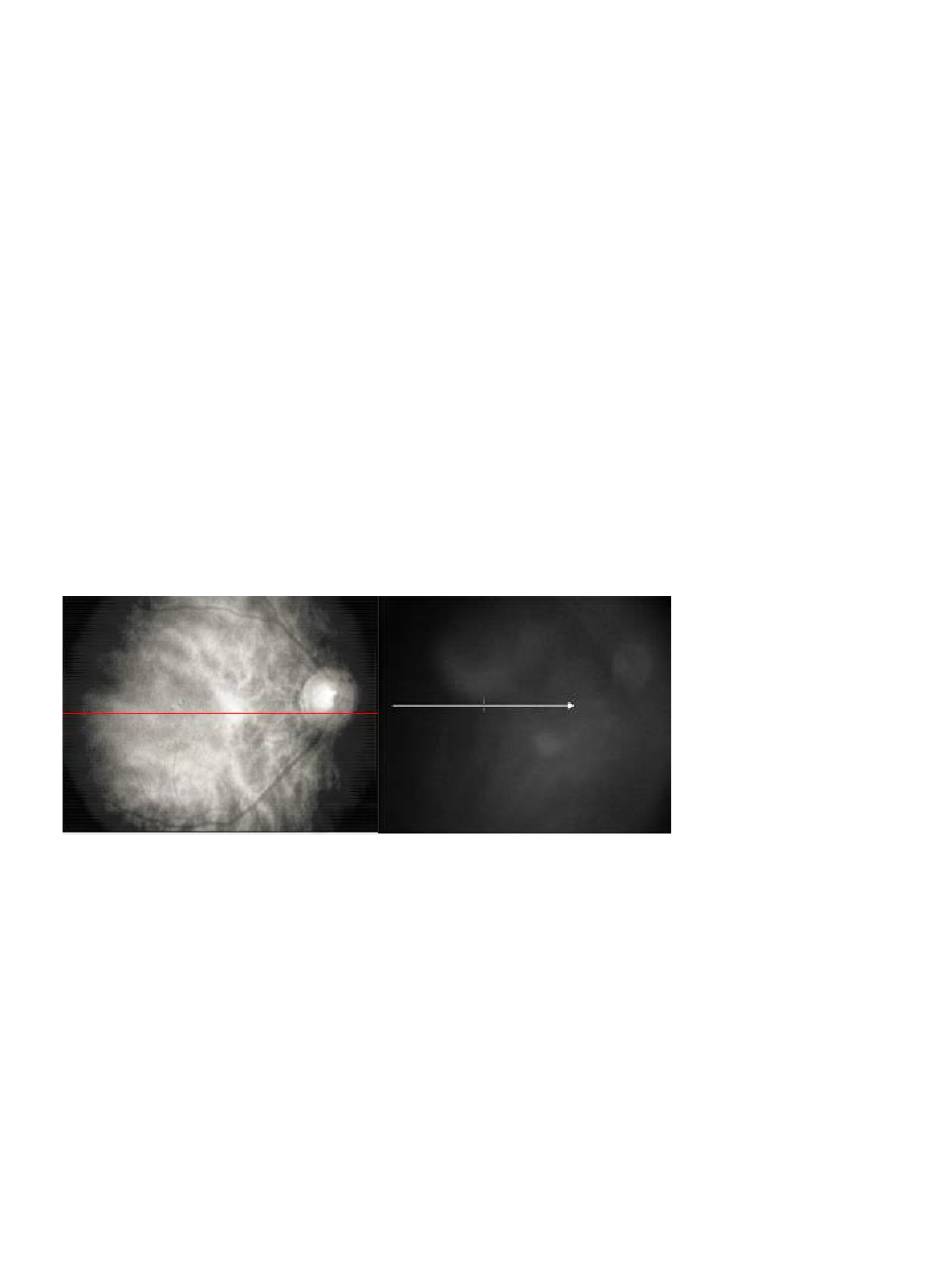

Abbildung 65 Gutes IR-Bild (links) und schlechtes IR-Bild (rechts)
Die Farbe der Schaltfläche „Capture" (Erfassen) wechselt nur dann zu Grün, wenn ein
gutes Fundusbild vorliegt. Die Farbe der Statusleuchte gibt an, ob die Kontrolle
erfolgreich ist oder nicht. Wenn der Modus „Followup" (Kontrolle) deaktiviert ist, ist das
Fadenkreuz grau. Während einer Scanerfassung werden zwei Qualitätsbalken
angezeigt: einer für das IR-Bild und einer für das OCT-Bild. Beide sollten möglichst weit
im grünen Bereich liegen. Der Fortschrittsbalken am unteren Bildschirmrand zeigt den
Fortschritt der Scanerfassung an. Wenn die Scanerfassung aufgrund des aktivierten
Trackings mehr Zeit in Anspruch nimmt als erwartet, können Sie den Modus „Tracking"
für die Dauer der Scanerfassung deaktivieren. Anschließend erfasst das System die
ausstehenden Scans ohne Tracking.
SOLIX™ Bedienungsanleitung
Seite 103 von 359
Teilenummer: 580-53958-001 D
