6.3 Papillenrand

Der von der Software erkannte Papillenrand wird in der SLO-Ansicht überprüft („Main
Report" [Hauptbericht] > Registerkarte „SLO"). Sie können den Papillenrand überprüfen,
indem Sie die Software ein Fadenkreuz auf die Kontur des Papillenrands setzen lassen
und sich anschließend im entsprechenden B-Scan vergewissern, dass die Position mit
der Öffnung der Bruch'schen Membran (BMO, Bruch's Membrane Opening)
übereinstimmt.
Wenn Position und BMO nicht übereinstimmen, müssen Sie die Kontur des
Papillenrands manuell anpassen, bis eine Übereinstimmung mit der Anatomie vorliegt.
Hierzu setzen Sie zunächst den Cursor auf den fehlpositionierten Ankerpunkt.
Anschließend ziehen Sie ihn an die richtige Position, an der sich die BMO befindet.
Sobald Sie die geänderte Kontur des Papillenrands gespeichert haben, werden die
automatische Segmentierung aktualisiert, der Mittelpunkt der Papille neu berechnet
sowie alle peripapillären und papillären Messwerte bestimmt.

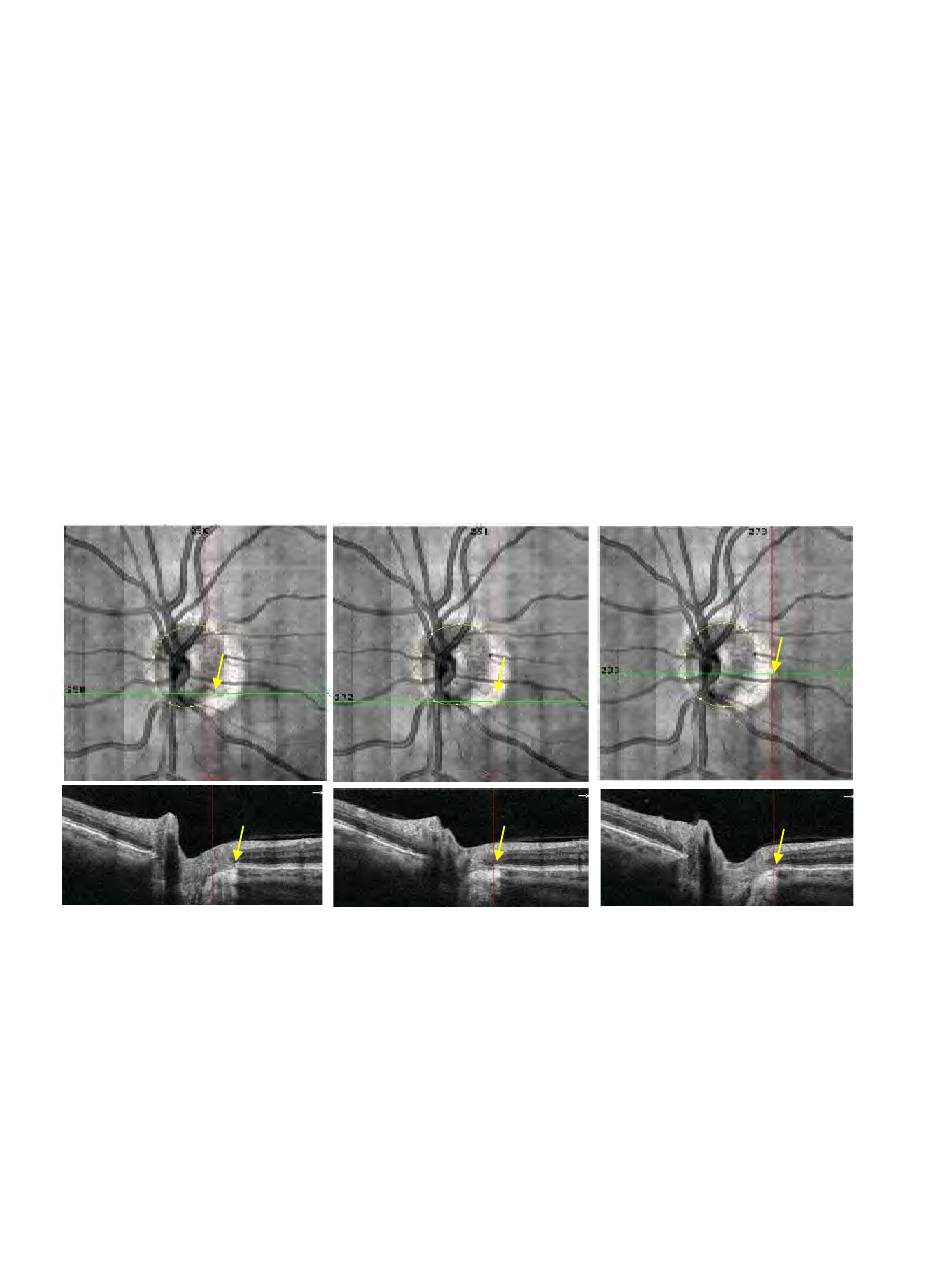

Abbildung 117 Papillenrand und Randkorrektur

Links: Die Erkennung des Papillenrands ist fehlerhaft (rote vertikale A-Scan-Linie
durchläuft Punkt des Papillenrands), was sich im entsprechenden B-Scan bestätigt
(gelber Pfeil zeigt auf richtige BMO). Mitte: Der Ankerpunkt wurde an die richtige BMO-
Position gezogen, was sich im entsprechenden B-Scan bestätigt. Rechts: Der
Papillenrand ist nun vollständig korrigiert, was sich durch Auswahl eines weiteren
Punktes des Papillenrands und Kontrolle der BMO-Position im B-Scan (gelber Pfeil)
bestätigen lässt.
SOLIX™ Bedienungsanleitung Seite 149 von 359 Teilenummer: 580-53958-001 D
