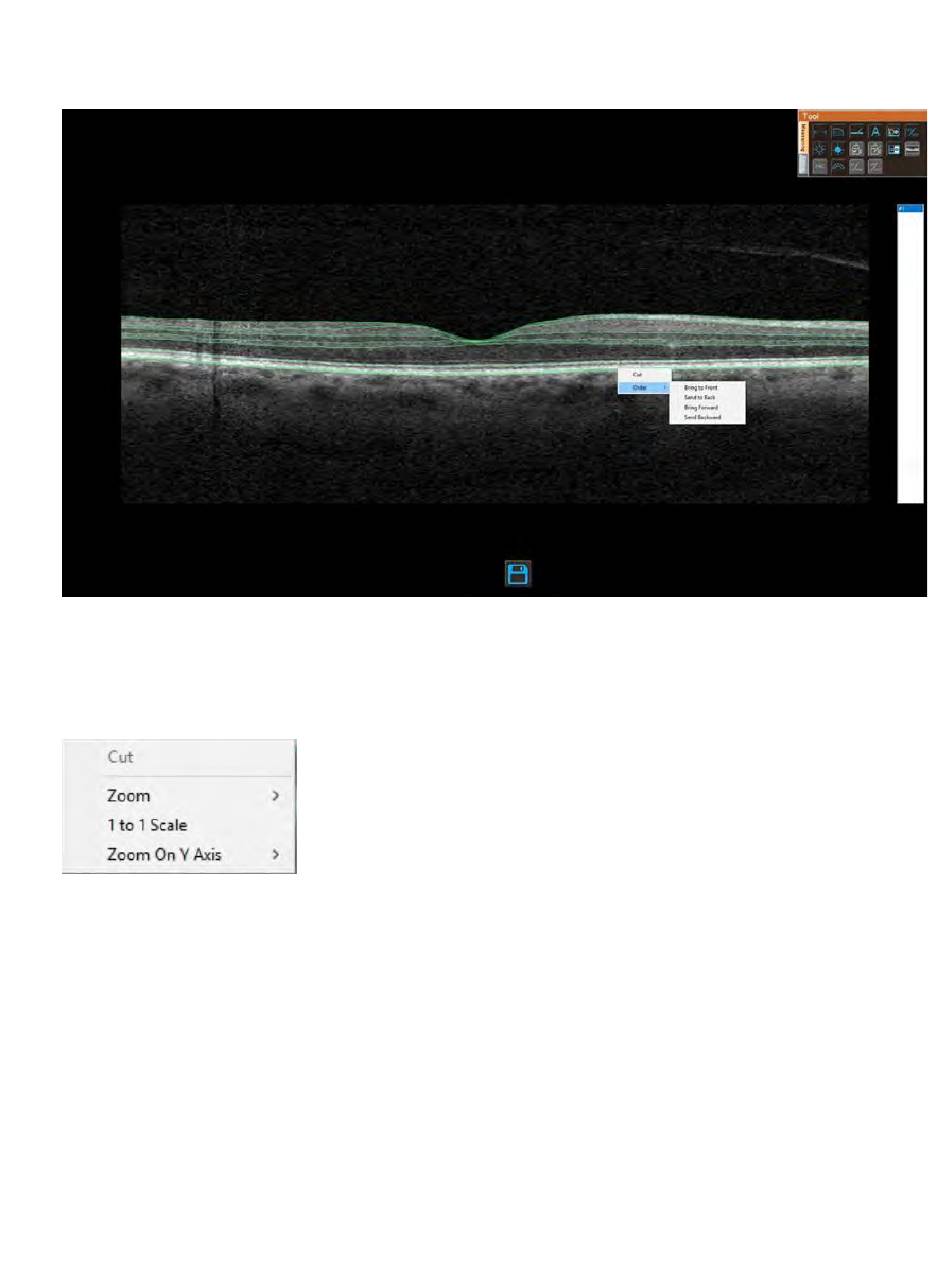

Abbildung 70 Beispielhaftes B-Scan-Fenster

Per Rechtsklick in das Bild öffnen Sie ein Kontextmenü mit Optionen zum Anpassen der
Skalierung und des Zoomfaktors.

Abbildung 71 Kontextoptionen im B-Scan-Bild

Wenn Sie wie nachstehend beschrieben Messungen und Beschriftungen vorgenommen
haben, klicken Sie zum Speichern Ihrer Änderungen im B-Scan auf „Save"
(Speichern). Anschließend gelangen Sie wieder zum ursprünglichen Bericht. Wenn Sie
die Segmentierungslinien ändern, müssen Sie entsprechend der überarbeiteten
Segmentierung die Messwerte (beispielsweise die Dicke) neu berechnen lassen. Hierzu
klicken Sie auf „Save and Reprocess" (Speichern und erneut verarbeiten). Per
Rechtsklick erhalten Sie auch Zugang zur Option „Undo Manual Curves" (Manuelle
Kurven zurücksetzen).
