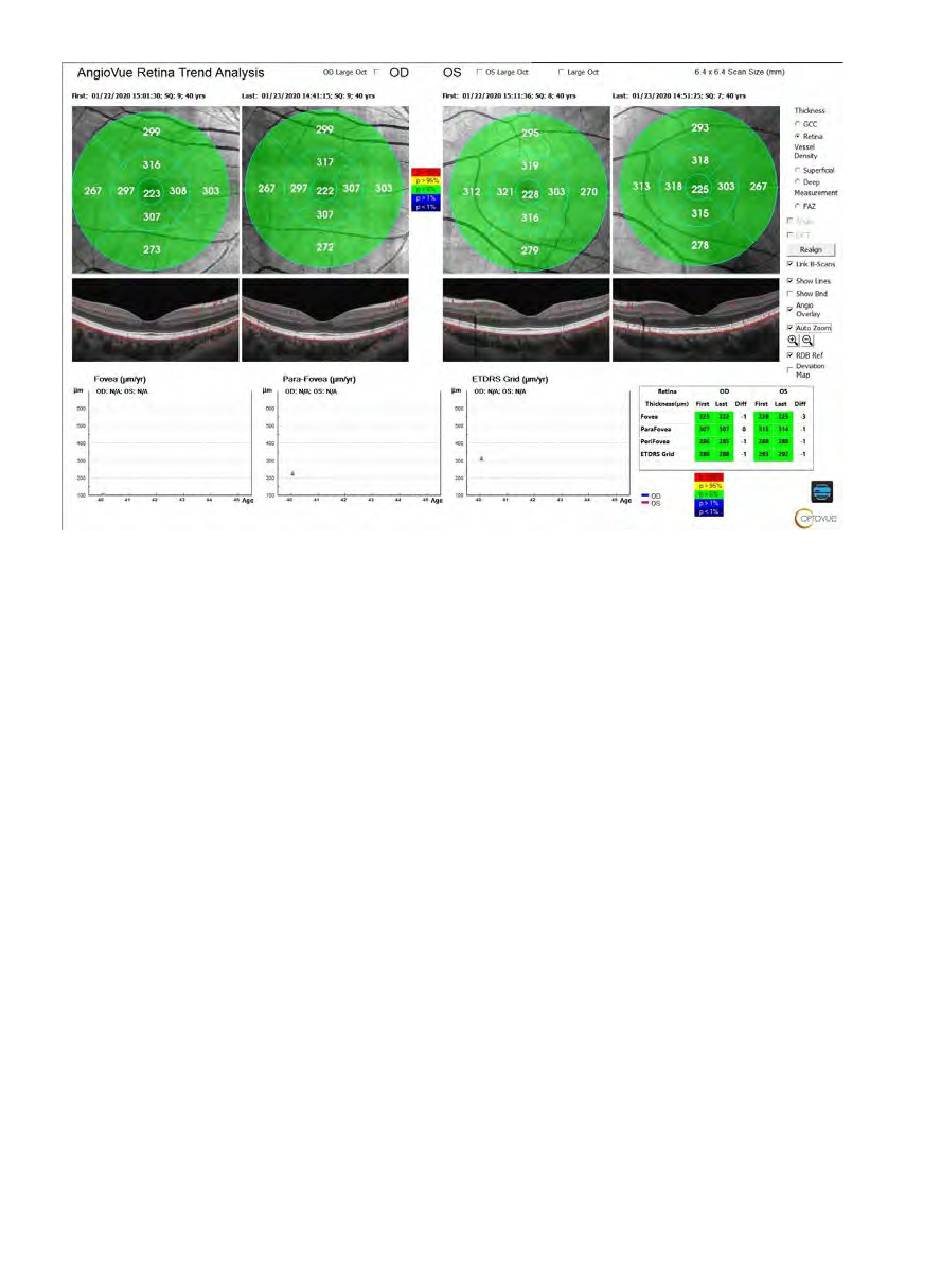

Abbildung 173 AngioVue® Retina Trendbericht mit Netzhautdicke und aktivierter Option
„RDB Ref" (RDB-Referenz).
Der Bericht enthält zum ersten und zum letzten Termin für beide Augen eine
farbcodierte Darstellung der Gefäßdichte im Plexus superficialis sowie die B-Scans und
ETDRS-Messwerte (obere Zeile). Die Diagramme zeigen pro Auge die bei drei
Terminen ermittelte Gefäßdichte im superioren Halbfeld (des gesamten Bilds), im
inferioren Halbfeld (des gesamten Bilds) sowie im ETDRS-Gitter, einschließlich der
vorübergehenden Trendlinie. Die rechte Tabelle enthält eine Auflistung der Messwerte.
Zum Einblenden anderer Parameter (d. h. „FAZ"), wählen Sie auf der rechten Seite des
Berichts „FAZ".
Wählen Sie dann eine der Optionen „OD Large OCT" (Großes OCT-Bild OD), „OS
Large OCT" (Großes OCT-Bild OS) oder „Large OCT"(Großes OCT-Bild). Daraufhin
wechselt der Bildschirm zu einer ausgerichteten 2-Termin-Vergleichsansicht.
SOLIX™ Bedienungsanleitung
Seite 213 von 359
Teilenummer: 580-53958-001 D
