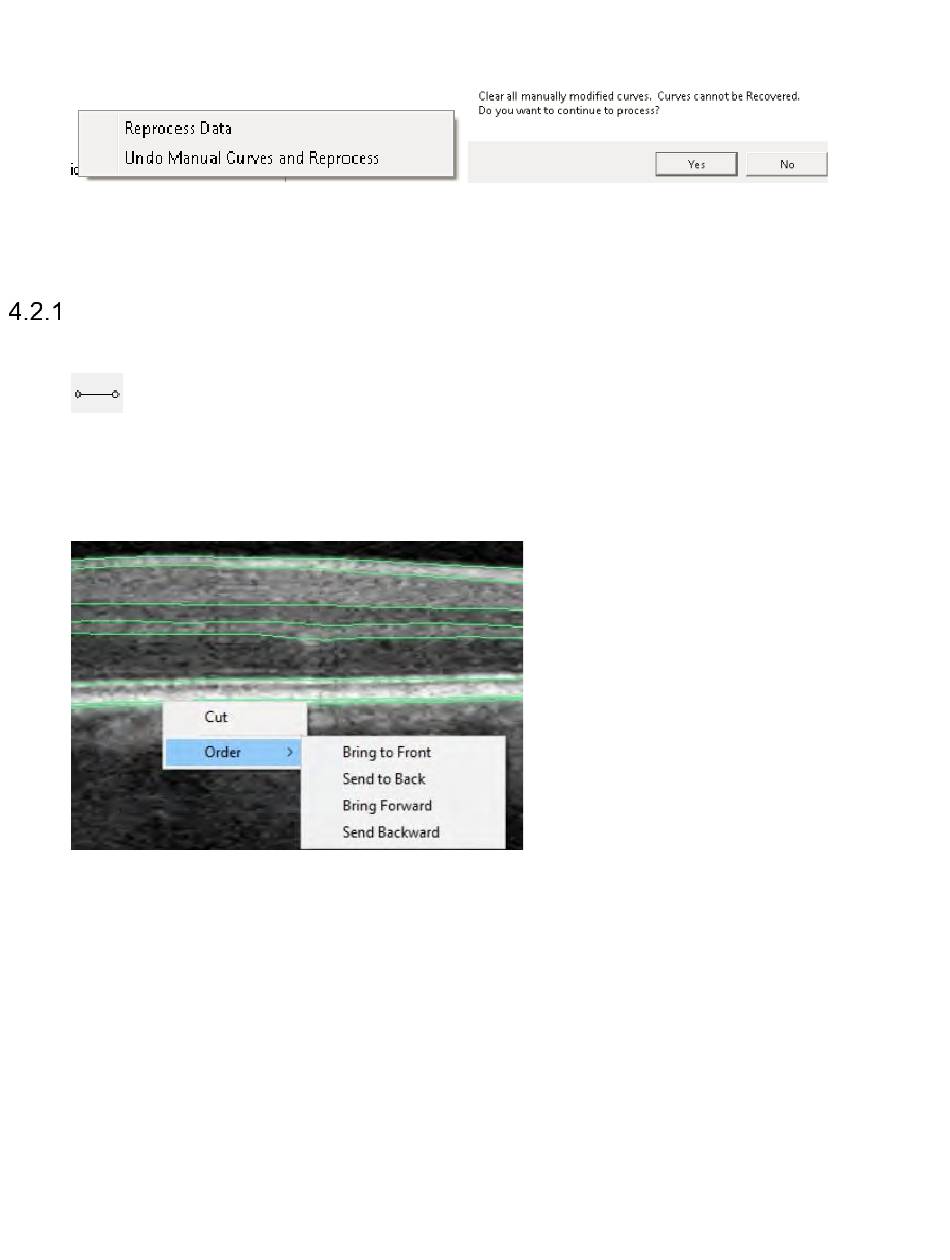

Abbildung 72 Korrigieren von Segmentierungslinien

Im Bereich „Tool" auf der Registerkarte „Measuring" (Messen)
verfügbare Funktionen
„Distance" (Abstand): Über dieses Tool können Sie Abstände in einem
•
geöffneten B-Scan vermessen. Hierzu klicken Sie zunächst im Scan auf den Startpunkt.
Anschließend können Sie die Endpunkte an die gewünschten Positionen ziehen. Der
Abstand wird neben der Linie angezeigt und in mm angegeben. Über einen Rechtsklick
auf eine Linie erhalten Sie Zugang zu den nachstehenden Kontextoptionen:

Abbildung 73 Linien-Kontextoptionen

• Über „Cut" (Zuschneiden) können Sie die Linie löschen.
• Über „Order" (Reihenfolge) > [Auswahl] können Sie die Ebenenreihenfolge der
Überlagerungen von vorne nach hinten ändern.
SOLIX™ Bedienungsanleitung Seite 111 von 359 Teilenummer: 580-53958-001 D
