AngioVue® Disc Messzonen und Parameter
Die nachstehende Abbildung enthält eine schematische Darstellung der Messbereiche
und Parameter für die Gefäßdichte sowie die RNFL-Dicke. Sie basiert auf dem
gesamten Bild sowie einem peripapillären Garway-Heath-Gitter.

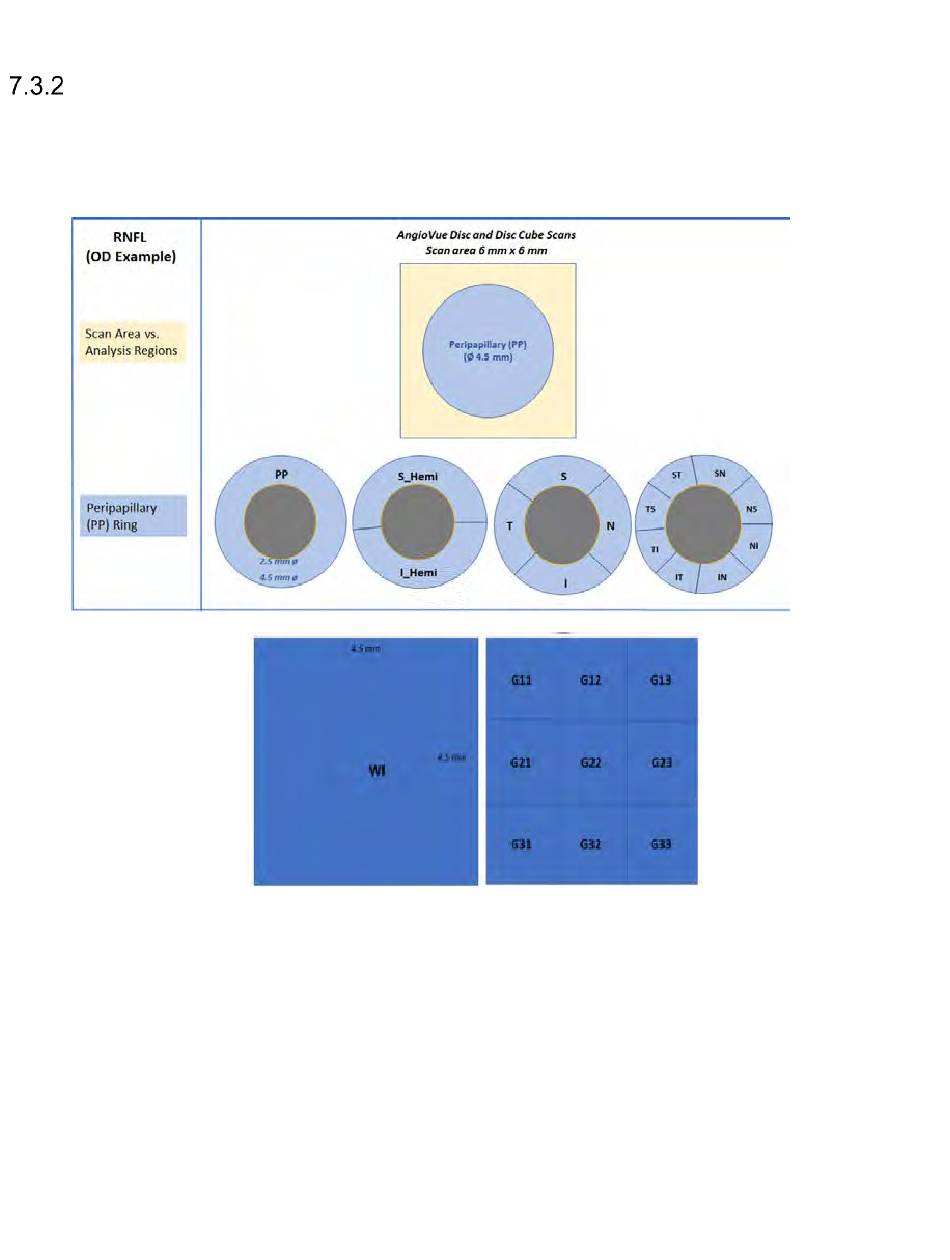

Abbildung 188 AngioVue® Disc Messzonen und Parameter
Die schematische Darstellung zeigt das peripapilläre Gitter sowie die benannten Gittersektoren
für das rechte Auge. Der peripapilläre Bereich (blauer Bereich) wird durch zwei auf den
Mittelpunkt der Papille zentrierte Ringe (Durchmesser: 2,5 mm und 4,5 mm) definiert.
Oben: Links: peripapilläres Gitter (2–4 mm). Mitte: superiorer und inferiorer Halbsektor. Rechts:
Papille und 8 gleichgroße Sektoren. Papille: auf Mittelpunkt der Papille zentrierter 2-mm-Kreis
innerhalb der Papille (gelb umrandeter grauer Bereich). Acht peripapilläre Sektoren: nasal-
superior (NS), nasal-inferior (NI), inferior-nasal (IN), inferior-temporal (IT), temporal-inferior (TI),
temporal-superior (TS), superior-temporal (ST), superior-nasal (SN).
Unten: Links: Gesamtbild des 6-x-6-mm-Papillenscans. Rechts: Gitter mit 9 Sektoren.
SOLIX™ Bedienungsanleitung Seite 225 von 359 Teilenummer: 580-53958-001 D
