Abbildung 131 Angiovue Retina Rdb-Dickendarstellung; Abbildung 132 Angiovue Retina Gcc-Abweichungsdarstellung - Visionix optovue solix Bedienungsanleitung

• Für die Anzeige des gewünschten Dicke-Parameters wählen Sie rechts
die entsprechende Option: „Full" (Gesamt) (ILM zu RPE), „Inner"
(Innen) (ILM zu IPL) bzw. „Outer" (Außen) (IPL zu RPE).
• Aktivieren Sie zum Bearbeiten der Ränder in den B-Scans zwecks
Anpassung der Dicke das Kontrollkästchen „Edit Bnd" (Ränder
bearbeiten).

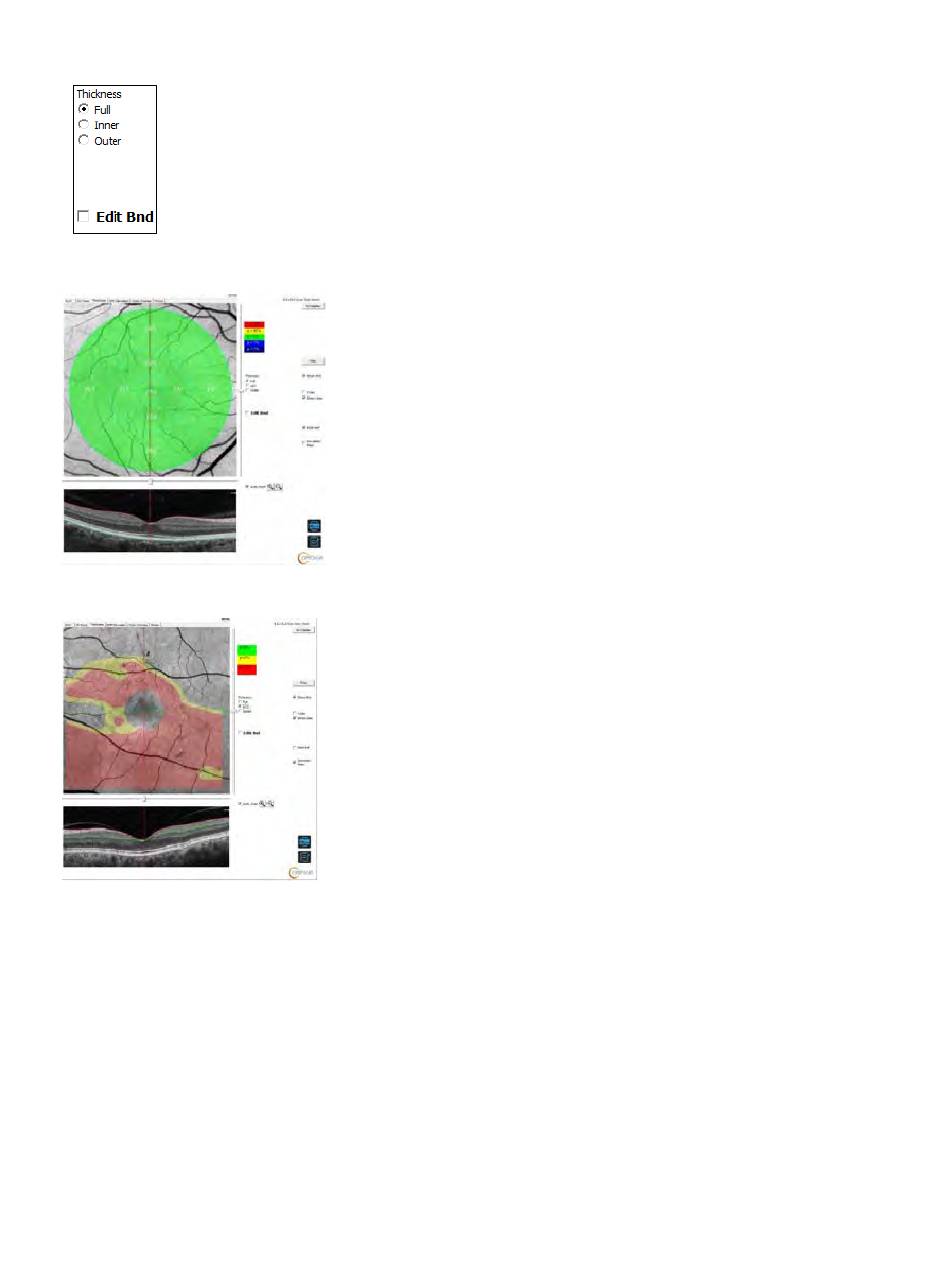

Abbildung 131 AngioVue Retina RDB-Dickendarstellung

Abbildung 132 AngioVue Retina GCC-Abweichungsdarstellung

Registerkarte „En Face"
Die nachstehende Abbildung zeigt die AngioVue® Bilder und OCT-Bilder bei gewählter
Registerkarte „En Face". Im Beispiel wurde rechts bei den Bedienelementen die Option
„Outer Retina" (Äußere Netzhaut) als Referenz gewählt. Im nachstehenden Abschnitt
werden die Bedienelemente erläutert.
SOLIX™ Bedienungsanleitung Seite 165 von 359 Teilenummer: 580-53958-001 D
