Bestätigen Sie dann die Endposition, indem Sie auf „Ausgangsbereich Ende" →
Schaltfläche „Set" (Festlegen) klicken.
c. Wenn Sie keinen Bereich angeben, sollte das erste Einzelbild der Startpunkt des
Ausgangsbereichs sein und das letzte Einzelbild der Endpunkt des Ausgangsbereichs –
die Kurvenbearbeitung wird für den gesamten Scan propagiert.

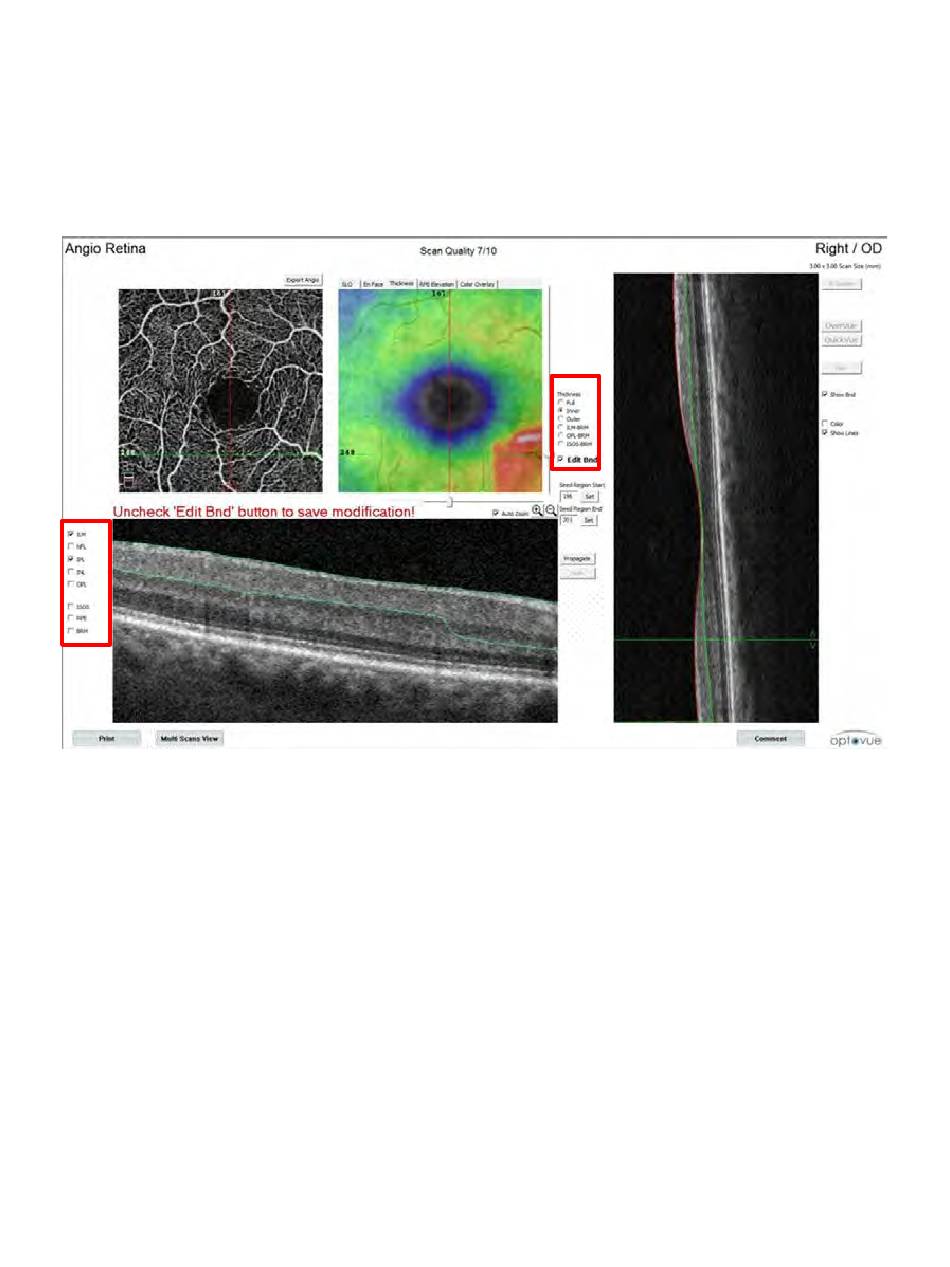

Abbildung 118 Fehlerhafte IPL-Segmentierung

4. Korrigieren Sie die Segmentierung des gewählten einzelnen B-Scans in der ROI.
Wählen Sie im B-Scan den fehlerhaft segmentierten Bereich. Aktivieren Sie die
Ankerpunkte der Kurve, indem Sie im OCT-Fenster auf die IPL-Linie klicken. Ein
Ankerpunkt wird rot umkreist.
Sie haben zwei Möglichkeiten, die Segmentierung eines einzelnen B-Scans zu
korrigieren:
a. Ziehen Sie die Ankerpunkte an die jeweils gewünschte Position – die Linienfarbe
wechselt zu Violett ➔ „Edited B-Scan" (Bearbeiteter B-Scan).
SOLIX™ Bedienungsanleitung Seite 151 von 359 Teilenummer: 580-53958-001 D
