12. Optimieren Sie die Signalstärke und die Bildqualität, indem Sie auf „Auto Adjust"
(Automatische Anpassung) klicken oder auf das Scanbild doppelklicken.

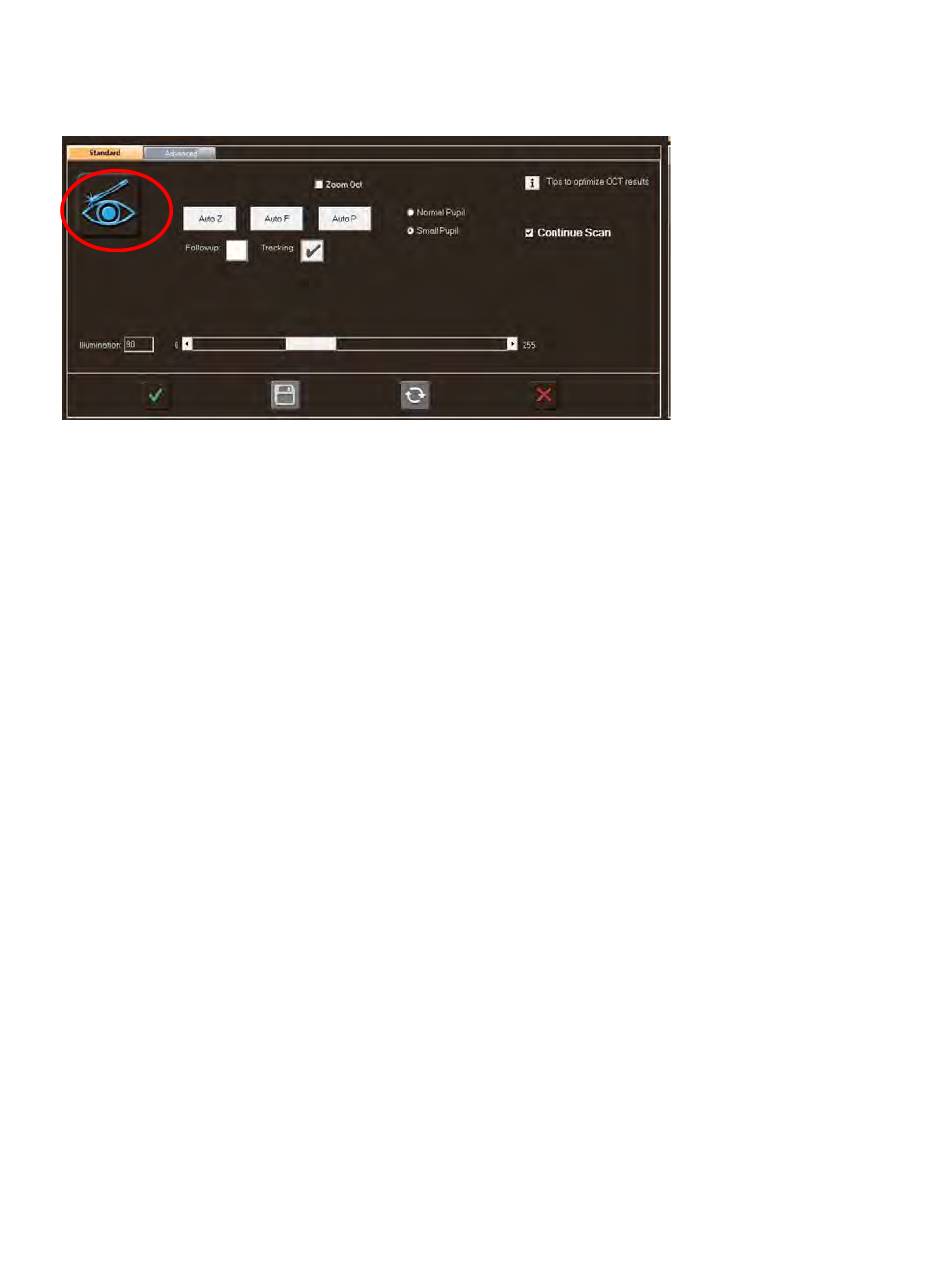

Abbildung 27 „Auto Adjust" (Automatische Anpassung): gemeinsame Ausführung der
Optionen „Auto Z" Z automatisch), „Auto F" (F automatsich) sowie „Auto P" (P
automatisch)
Bei Ausführung der Funktion „Auto Adjust" (Automatische Anpassung) werden die
Optionen „Auto Z" (Z automatisch), „Auto F" (F automatisch) sowie „Auto P" (P
automatisch) gemeinsam ausgeführt. (Bei Hornhautscans steht nur die Option „Auto P"
(P automatisch) zur Verfügung.) Zudem versucht das System bei Ausführung der
Funktion „Auto Adjust" (Automatische Anpassung), das B-Scan-Bild im Zielbereich
zwischen den roten gestrichelten Linien zu positionieren. In der nachstehenden
Abbildung sehen Sie beispielhaft einen vertikal zentrierten Scan. Wenn der Scan nicht
zwischen den roten gestrichelten Linien liegt, jedoch im Fenster sichtbar ist, können Sie
den OCT-Scan zwischen die roten gestrichelten Linien verschieben, indem Sie einmal
in das Fenster „SCAN" klicken und das Mausrad drehen.
SOLIX™ Bedienungsanleitung Seite 68 von 359 Teilenummer: 580-53958-001 D
