Abgeschnittenes Bild
Wenn B-Scans im OCT-Fenster während der Erfassung zu hoch oder zu tief positioniert
sind, wird das Bild abgeschnitten. Abgeschnittene Bilder lassen sich im En-Face-Bild
feststellen und anhand des zugehörigen B-Scan-Bilds überprüfen (siehe nachstehende
Abbildung).

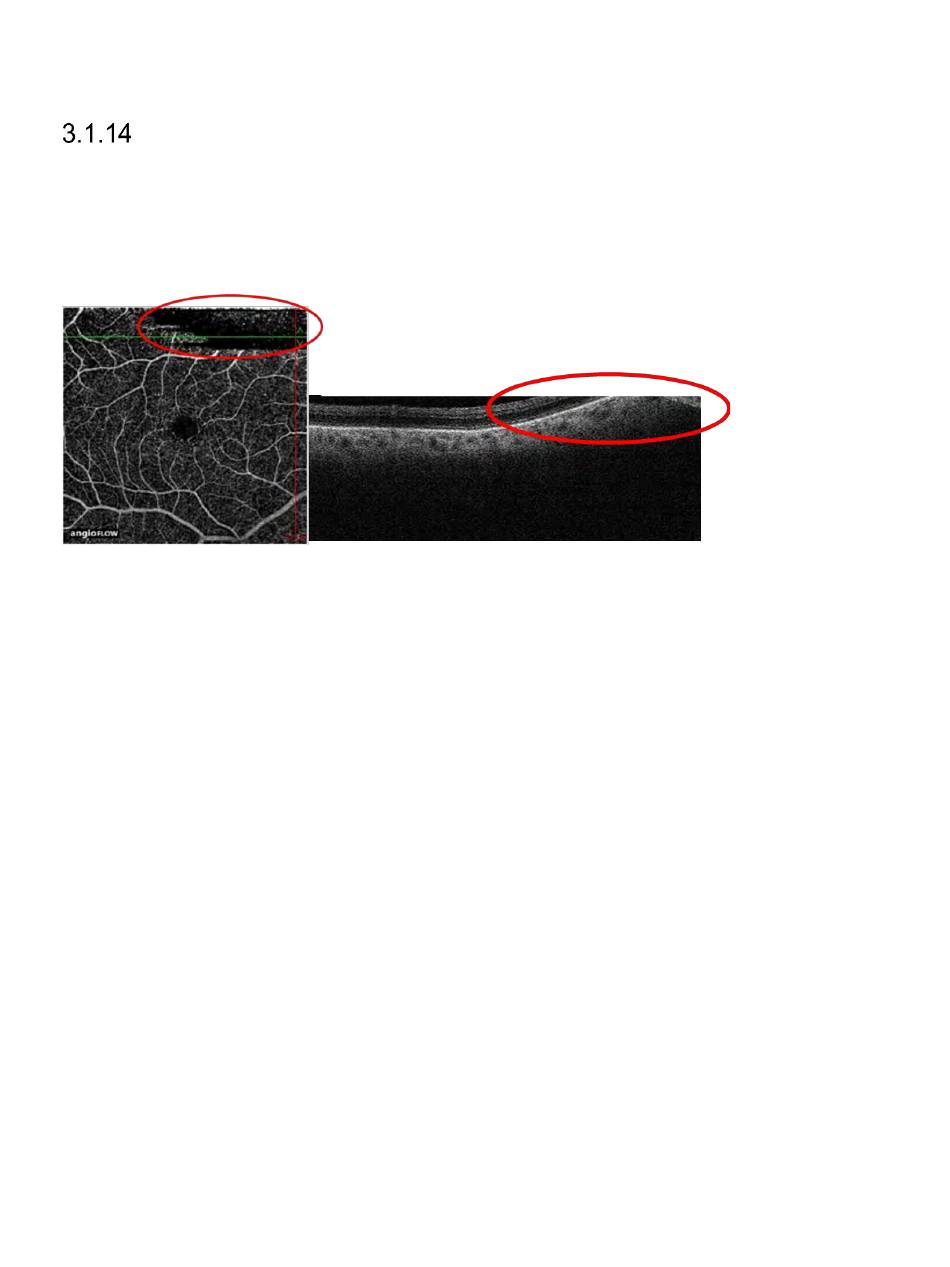

Abbildung 42 Bildabschneidung
Beispielhafte Bildabschneidung mit Auswirkung auf das En-Face-Gefäßbild (links)
und Bestätigung im zugehörigen B-Scan-Bild (rechts)
Abschneidungsartefakte werden bei den automatisierten SQ-Berechnungen nicht
berücksichtigt, können jedoch erheblichen Einfluss auf die AngioAnalytics™ Daten
haben. Aus diesem Grund ist bei den Messwerten von Scans, in denen
Abschneidungen vorliegen, Vorsicht geboten.
SOLIX™ Bedienungsanleitung
Seite 85 von 359
Teilenummer: 580-53958-001 D
