„Show/Hide Boundaries" (Ränder ein-/ausblenden): Hierüber können Sie im
•
OCT-Bild die Segmentierungslinien einblenden bzw. ausblenden.
4.2.1.1 Optionale Tools für Messungen im vorderen Segment
Wenn das optionale Hornhaut-Vordersegment-Modul (CAM-Option, Cornea Anterior
Module) installiert ist, stehen spezielle Messtools für Scans des vorderen Segments zur
Verfügung.

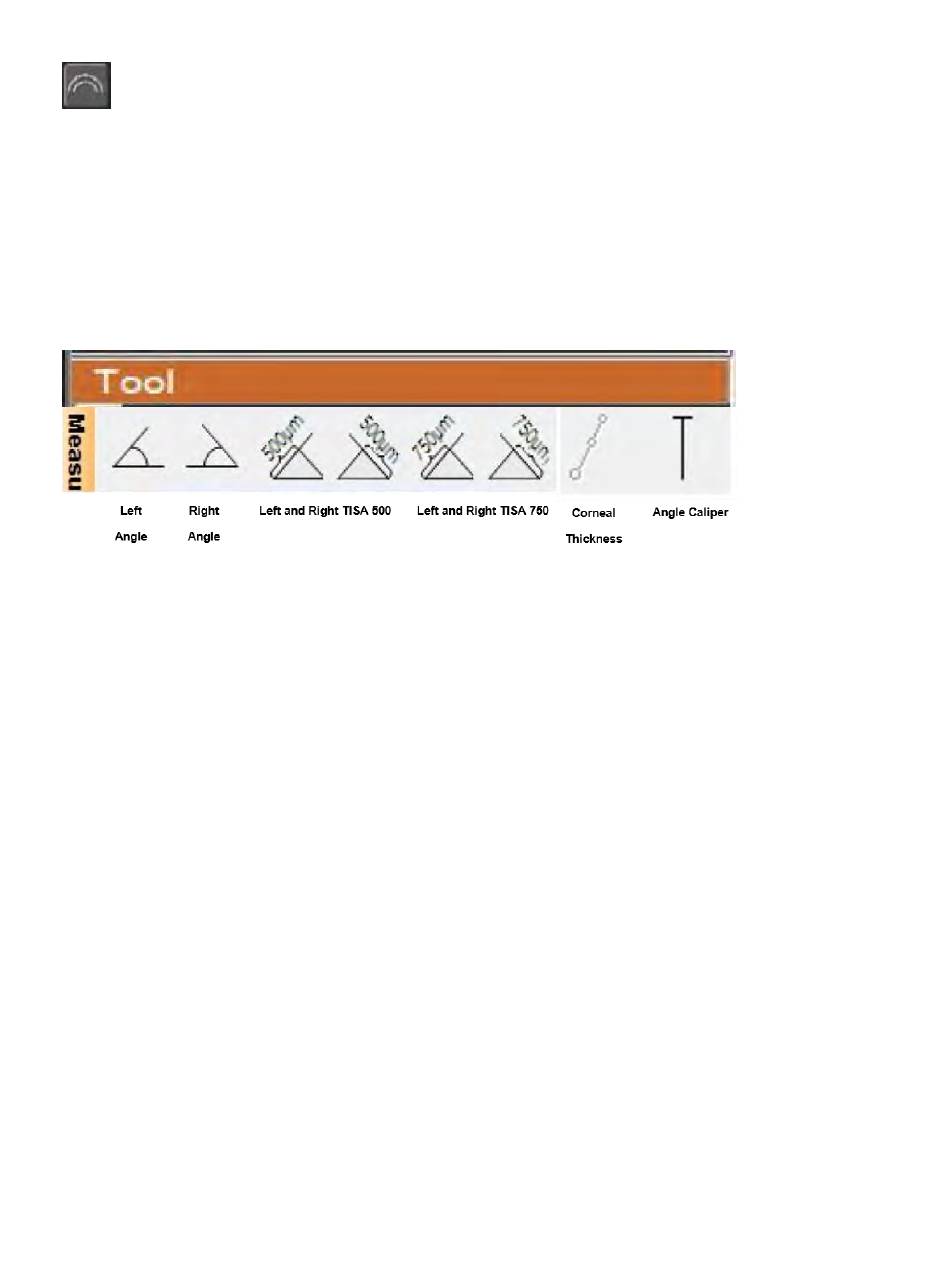

Abbildung 75 CAM-Messtools
• „Left Angle" (Winkel links) und „Right Angle" (Winkel rechts): Über diese Tools
können Sie den Öffnungswinkel vermessen. Klicken Sie zum Erstellen des
Eckenwinkels (wahlweise) in den Kammerwinkel oder in den Skleralsporn. Sie können
auch Winkellinien entlang der Irisfläche und der hinteren Hornhautfläche setzen, indem
Sie erneut klicken. Der gemessene Winkelwert wird neben dem eingezeichneten Winkel
angezeigt.
• „Left TISA 500" (TISA 500 links), „Right TISA 500" (TISA 500 rechts), „Left
TISA 750" (TISA 750 links) sowie „Right TISA 750" (TISA 750 rechts): Hierüber
können Sie die Fläche zwischen Kammerwinkel und Iris (TISA, Trabecular-Iris Surface
Area) bei einem Abstand von 500 µm bzw. 750 µm zum Skleralsporn vermessen.
• „Angle Caliper" (Winkel-Caliper): Hierüber können Sie innerhalb des Winkels eine
Linie einzeichnen, deren Länge anschließend vermessen wird. Damit können Sie
beispielsweise den Abstand von der Hornhaut zur Iris (AOD, Angle-Opening Distance)
messen.
• „Corneal Thickness" (Hornhautdicke): Hierüber können Sie zwischen vorderer und
hinterer Hornhautfläche eine Linie einzeichnen. Wenn Sie beispielsweise nach einer
Laser-in-situ-Keratomileusis (LASIK) die Hornhautlamelle (Flap) vermessen möchten,
ziehen Sie die Linie an den gewünschten Messpunkt.
SOLIX™ Bedienungsanleitung
Seite 114 von 359
Teilenummer: 580-53958-001 D
