den zu untersuchenden Bereich eine geschlossene Kontur zeichnen. In diesen Fällen
werden die aktivierten Flächen- und Flowbereich-Parameter angezeigt (in mm
2
).
Im Rahmen der AngioAnalytics™ Studie wurden diese Parameter keiner quantitativen
Bewertung unterzogen.

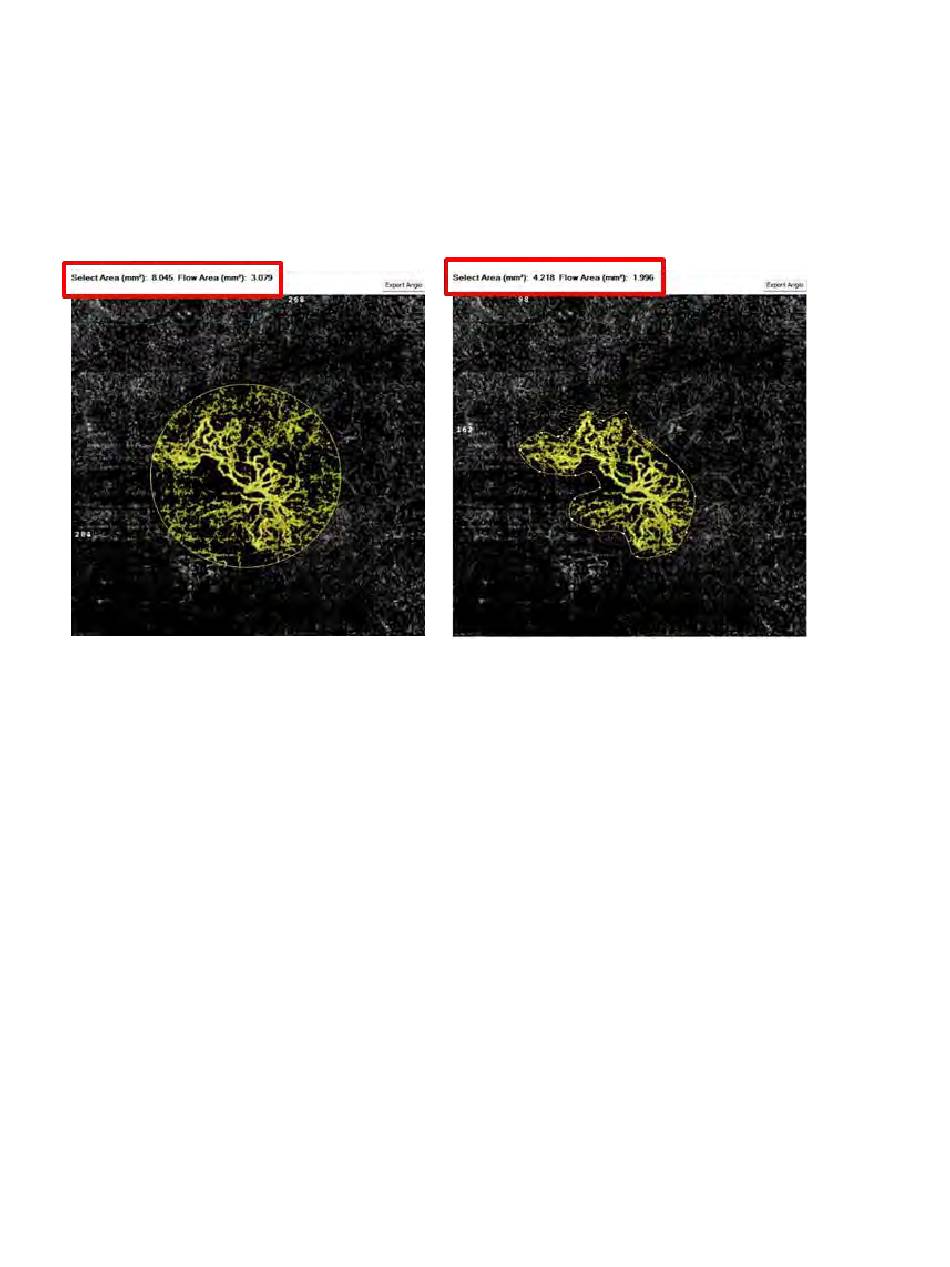

Abbildung 175 Flow
Links: innerhalb des Kreises gemessener Flowbereich; Rechts: innerhalb der eingezeichneten
Kontur gemessener Flowbereich. Die Messwerte stehen am oberen Bildrand.
7.2.16.1 Verwenden des Tools „Flow"
Öffnen Sie im OCT-Bild die Registerkarte „En Face". Wählen Sie dann oben links
neben dem AngioVue® Bild im Feld „Measure" (Messen) die Option „Flow". Sie steht
für die äußere Netzhautschicht und die Choroidea-Schicht zur Verfügung. Wenn Sie die
Option gewählt haben, wird unterhalb des Felds ein Pulldown-Menü angezeigt. Im
Mittelpunkt des Bilds wird ein im Durchmesser 2 mm messender Kreis positioniert.
SOLIX™ Bedienungsanleitung
Seite 215 von 359
Teilenummer: 580-53958-001 D
