Abbildung 93 Retina Cube Quickvue Mit Aktivierter Option „Rdb Ref" (Rdb-Referenz) - Visionix optovue solix Bedienungsanleitung

entspricht. Wärmere Farben von Gelb über Orange und Rot bis hin zu Weiß stehen für
eine zunehmende Dicke. Kältere Farben von Grün über Blau bis hin zu Schwarz stehen
für eine abnehmende Dicke.
Oben rechts finden Sie die nachstehenden Bedienelemente:
• „3D Display" (3D-Anzeige): Hierüber können Sie die 3D-Anzeige
öffnen.
• „Play" (Wiedergabe): Hierüber können Sie den horizontalen und
den vertikalen B-Scan nacheinander wiedergeben.
• „Record" (Aufzeichnen): Hierüber können Sie die Aufzeichnung
der B-Scan-Wiedergabe veranlassen.
• „Show Bnd" (Ränder anzeigen): Hierüber können Sie in den B-
Scans die Segmentierungsränder einblenden.

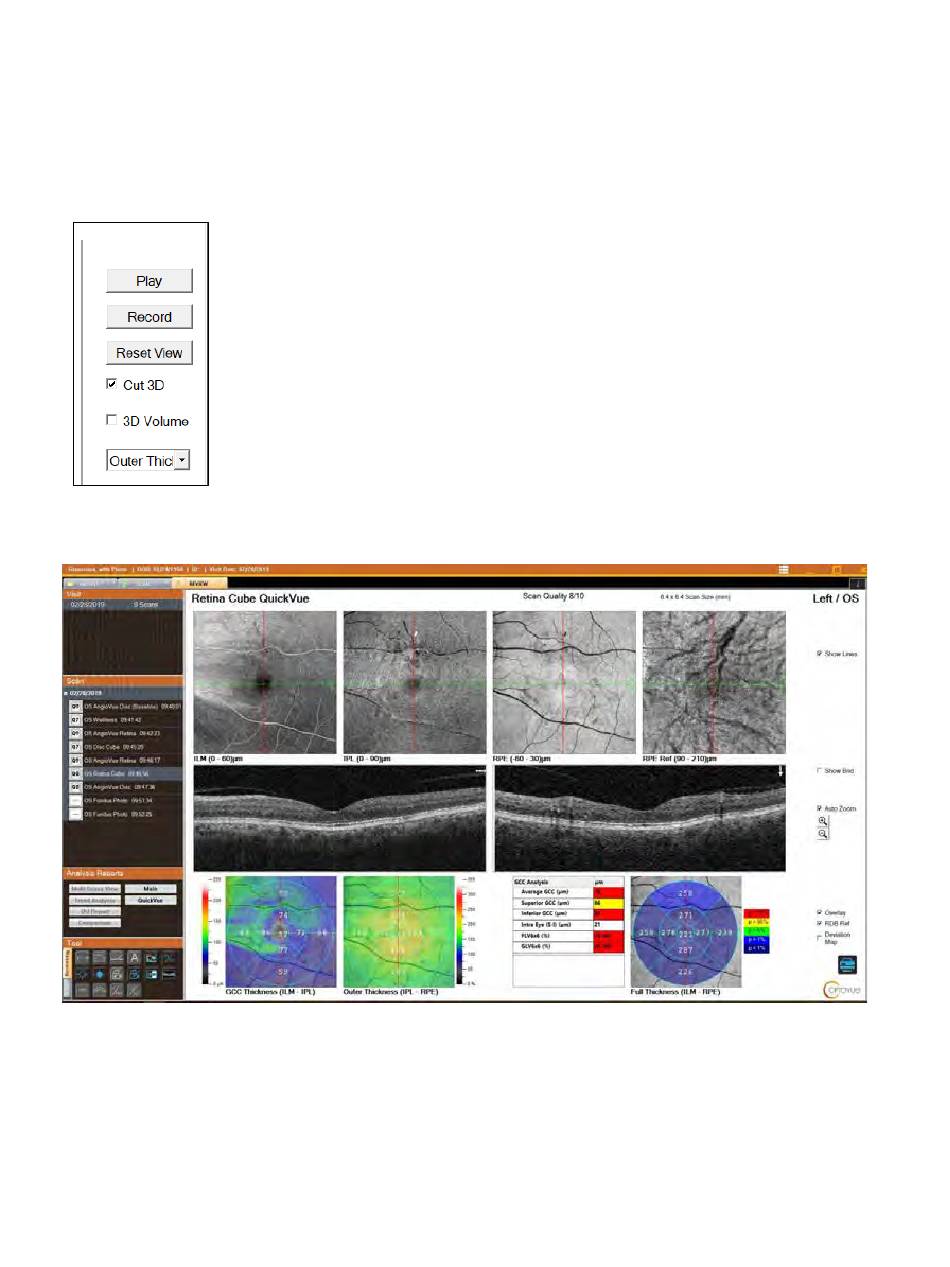

Abbildung 93 Retina Cube QuickVue mit aktivierter Option „RDB Ref" (RDB-Referenz)
SOLIX™ Bedienungsanleitung Seite 131 von 359 Teilenummer: 580-53958-001 D
