Berichte zu Raster-Scans

Der Bericht zu einem Raster-Scan enthält 21 übereinander gestapelte horizontale Line-
Scans, die über ein IR-Referenzbild gelegt wurden (siehe nachstehende Abbildung).
Länge und Breite des Scanmusters sind anpassbar. Die B-Scans beziehen sich auf die
aktuell gewählten Line-Scans. Diese sind im Referenzbild rot hervorgehoben. Sie
können durch die einzelnen Scans scrollen, indem Sie das Mausrad drehen oder die
Pfeil-Schaltflächen verwenden. Die in mm angegebene Scangröße wird zwischen den
B-Scan-Bildern auf der rechten Seite angezeigt. Wählen Sie zum Ändern der Anzahl
der im Bericht angezeigten B-Scans wahlweise die Option „1x1", „1x2" oder „2x2".
Wenn Sie zwei Scans desselben Auges miteinander vergleichen möchten, klicken Sie
auf die Schaltfläche „Comparison" (Vergleich).
Wenn Sie zusätzliche Scans betrachten möchten, können Sie gegebenenfalls auch eine
zweite Druckseite wählen und drucken.

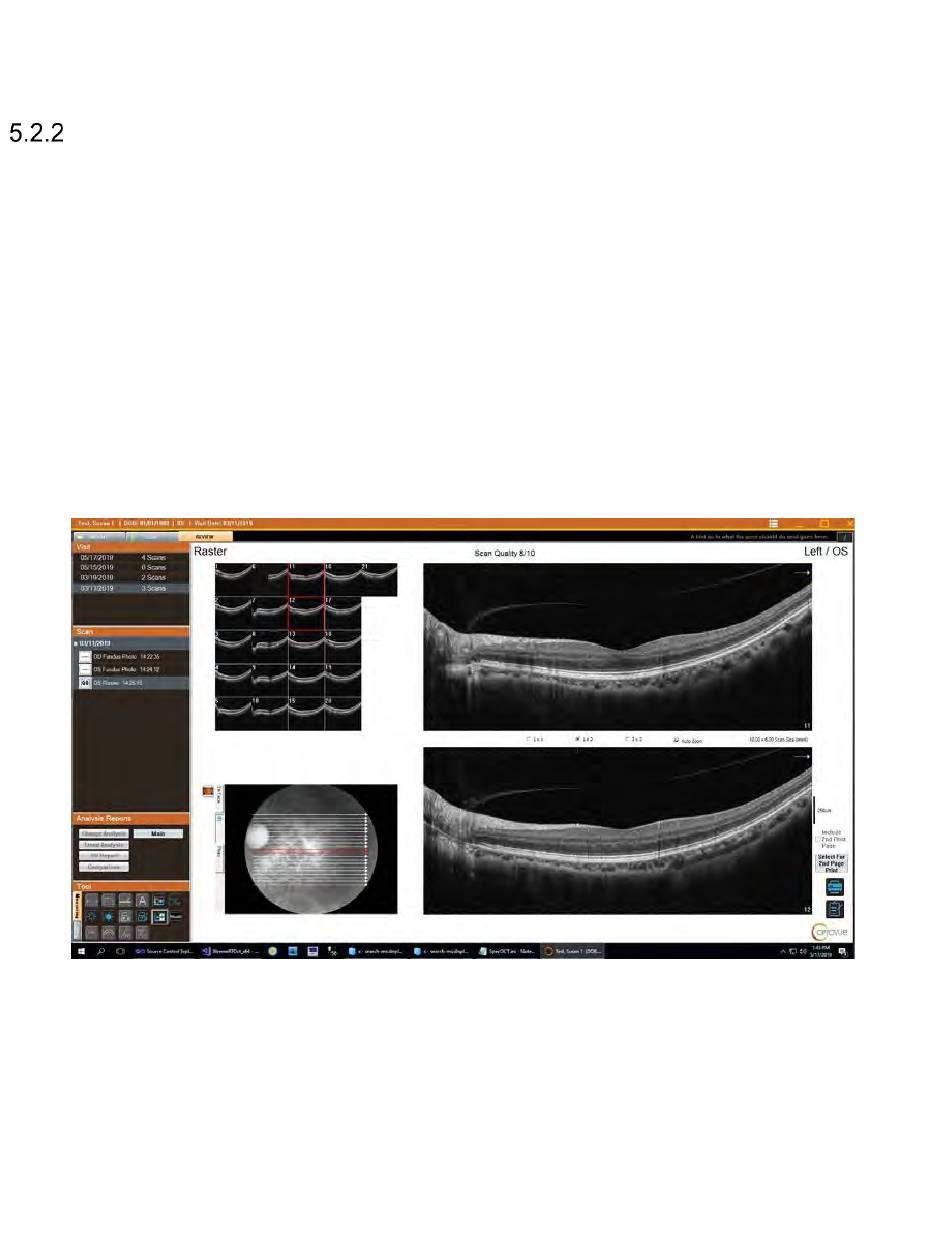

Abbildung 82 Bericht zu einem Raster-Scan
