6.6.7.4 Anpassen der Schichten im Montagebild
Bei AngioVue® Bildern handelt es sich um 3D-Bilder. Wenn alle verfügbaren Schichten
der in einem Bild gestapelten AngioVue® Bilddaten angezeigt werden sollen, klicken
Sie zunächst auf das gewünschte Bild. → Ein farbiger Außenrand wird eingeblendet.
Dieser gibt an, in welcher Tiefe sich die Anzeige gerade befindet. Anschließend können
Sie die Opazitätsstufe ändern, indem Sie das Mausrad drehen. Die
AngioVue® Software weist den Rändern der Bilddaten in jeder Tiefe Farben zu. So
können Sie erkennen, in welcher Schicht sich die gerade betrachtete anatomische
Struktur befindet.

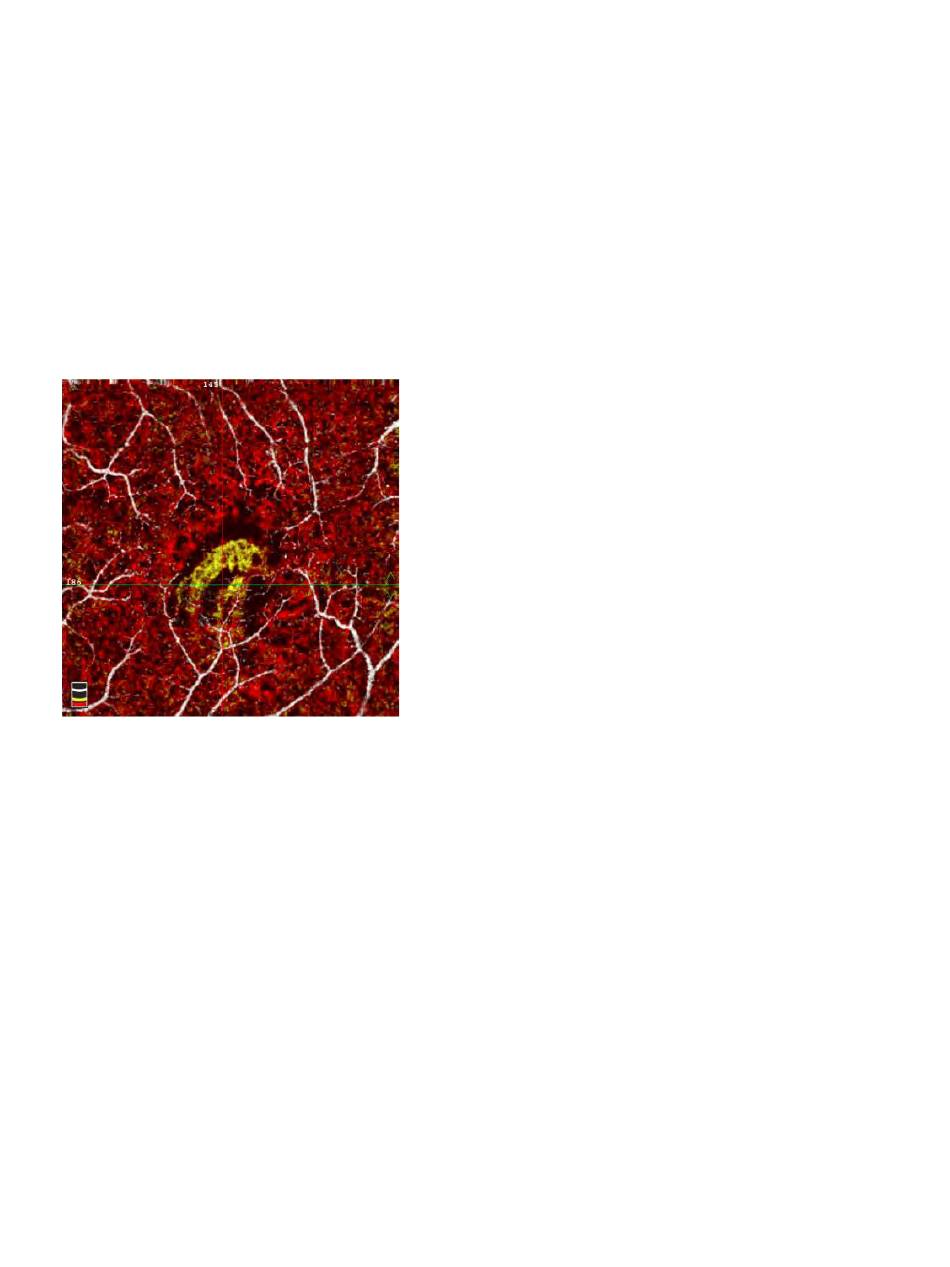

Abbildung 140 Beispiel einer Typ-2-
CNV
SOLIX™ Bedienungsanleitung
Die Stufen wurden angepasst, sodass die
oberflächlichen Gefäße die Läsionsposition
anzeigen. Oberhalb des RPEs zeigt sich eine
CNV in der äußeren Schicht (Gelb), während die
Choroidea-Schicht in Rot dargestellt ist.
Seite 175 von 359
Teilenummer: 580-53958-001 D
