Abbildung 120 Einzelner B-Scan Wurde Korrigiert (Ipl-Linie Ist Violett), Jedoch Nicht - Visionix optovue solix Bedienungsanleitung

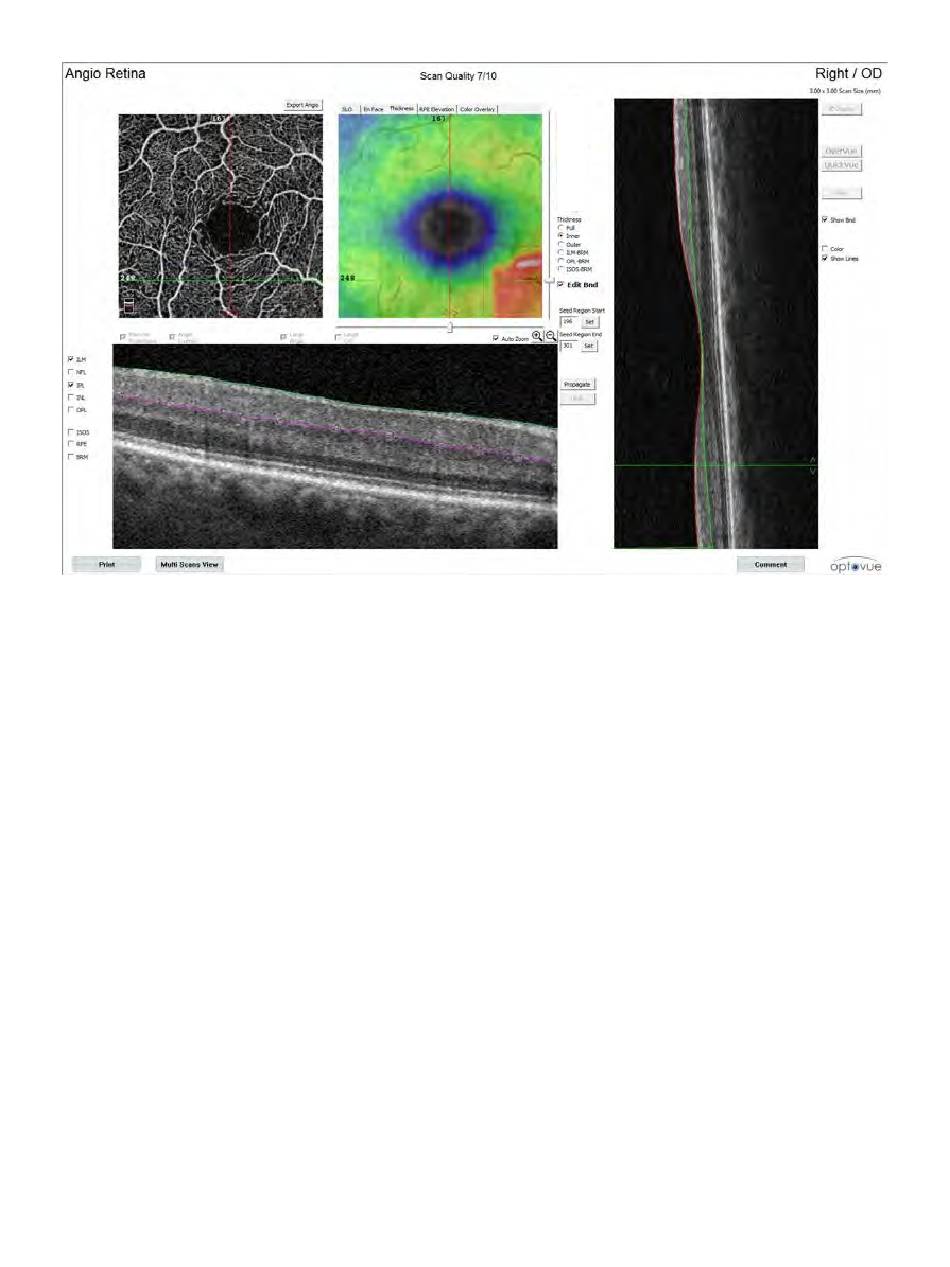

Abbildung 120 Einzelner B-Scan wurde korrigiert (IPL-Linie ist violett), jedoch nicht

propagiert
5. Führen Sie die Propagierung aus.
Wenn Sie auf die Schaltfläche „Propagate" (Propagieren) klicken (in der
nachstehenden Abbildung mit einem roten Rechteck rechts neben dem B-Scan-Fenster
hervorgehoben), wird die Korrektur entweder auf alle benachbarten, im definierten ROI
befindlichen B-Scans angewendet oder (sofern kein ROI-Rand eingezeichnet wurde)
auf das gesamte Bild. Abbildung 121 zeigt die Darstellung mit angewandter
Propagierung.
SOLIX™ Bedienungsanleitung Seite 153 von 359 Teilenummer: 580-53958-001 D
