Manuelles Anpassen Von En-Face-Bildern; Abbildung 139 Bildschirm Zur Montagebearbeitung - Visionix optovue solix Bedienungsanleitung

Außen-/Choroidea-Anzeige
• „Superficial" (Superficialis) (Obergrenze = ILM; Untergrenze = OPL+10µm): Farbe =
Graustufen
„Outer" (Außen) (Obergrenze = OPL+10µm; Untergrenze = BRM–10µm), Farbe: Gelb
•
• „Choroid" (Choroidea) (Obergrenze = BRM–10µm; Untergrenze = BRM+30µm); Farbe =
Rot

6.6.7.1 Manuelles Anpassen von En-Face-Bildern

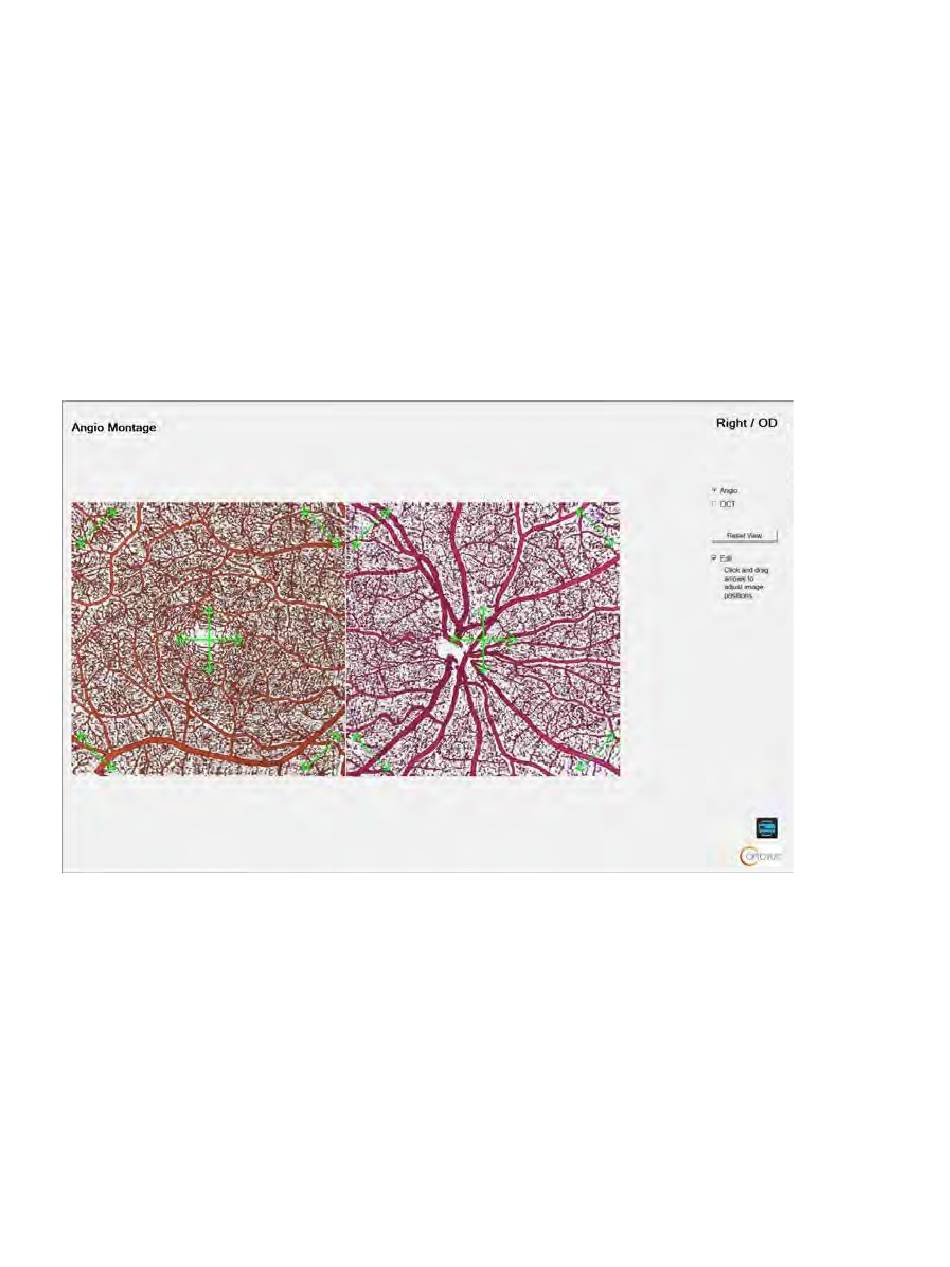

Abbildung 139 Bildschirm zur Montagebearbeitung

• Aktivieren Sie das Kontrollkästchen „Edit" (Bearbeiten).
• Ziehen Sie zum Ausrichten der Gefäße den Mittelpunkt oder die Ecken des jeweiligen
Scans an die gewünschte Position (sie können die Bewegung im Bildschirm
verlangsamen, indem Sie die Umschalttaste gedrückt halten).
• Wenn Sie fertig sind, deaktivieren Sie das Kontrollkästchen „Edit" (Bearbeiten) wieder.
• Wenn Sie die Ausgangspositionen beider Bilder wiederherstellen möchten, wählen Sie
„Reset View" (Ansicht zurücksetzen).
SOLIX™ Bedienungsanleitung Seite 173 von 359 Teilenummer: 580-53958-001 D
