Bearbeitungstool im Bereich „Tool"
Zum Aufrufen der Bearbeitungstools klicken Sie auf die Registerkarte „Editing"
(Bearbeiten). Über die dort verfügbaren Tools können Sie bei B-Scan-Bildern die
Schichtsegmentierungslinien bearbeiten sowie die Ansicht vergrößern bzw. verkleinern.
Zum Speichern von Randänderungen klicken Sie entweder auf „Save" (Speichern)
oder auf „Save and Reprocess" (Speichern und erneut verarbeiten). Bei der
Neuverarbeitung werden die Randänderungen in die Berichtsmessungen einbezogen.
Schwenk
Wählen
en
Wiederherstellen
Rückgängig

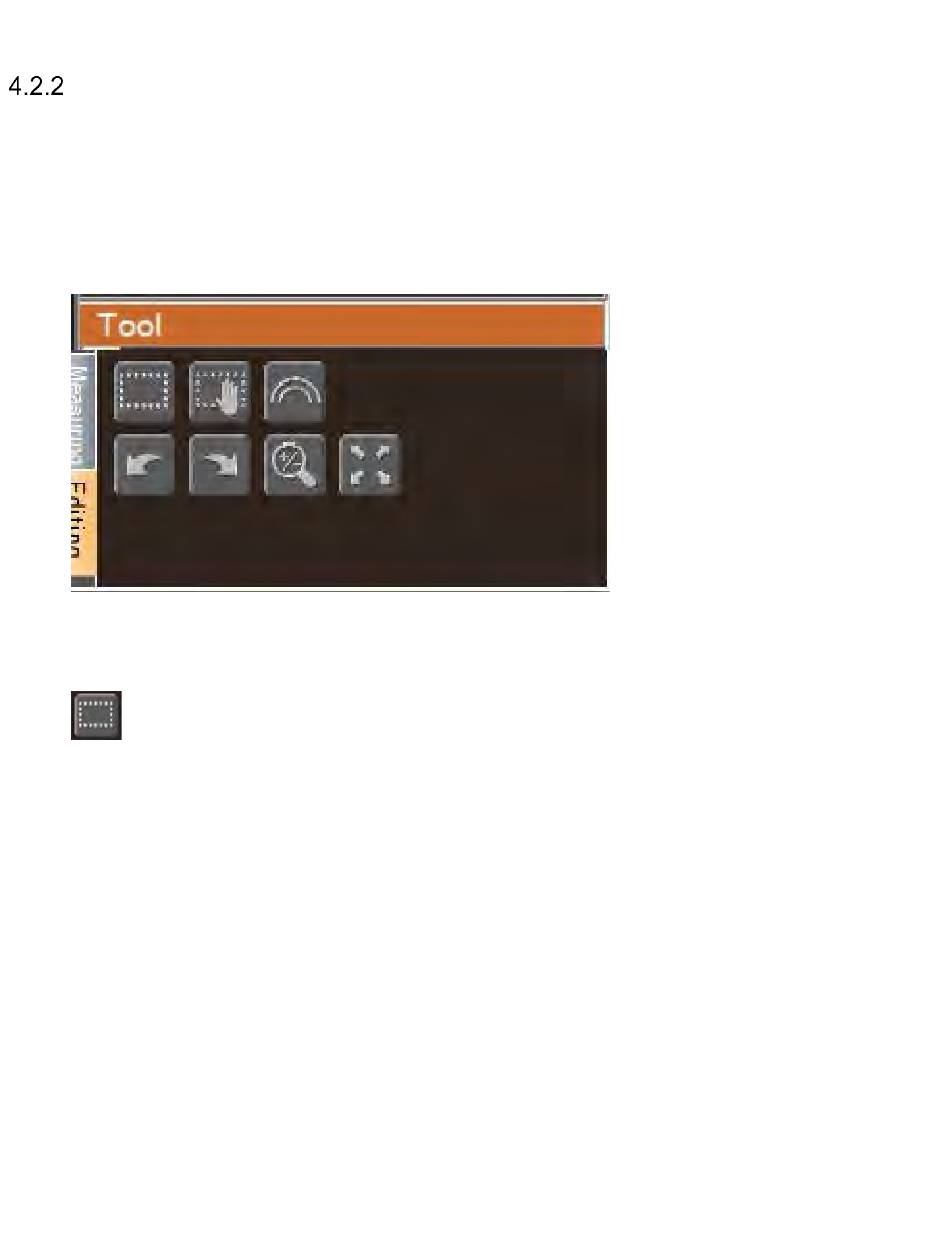

Abbildung 76 Tools
Abbildung 77 Bearbeitungstools
Wählen: Zum Anwählen einer Segmentierungslinie zur Bearbeitung oder zum
•
Abwählen des gerade verwendeten Vergrößerungs- bzw. Verkleinerungstools klicken
Sie einmal.
• „Edit Segmentation Lines" (Segmentierungslinien bearbeiten): Wenn Sie „Edit
Bnd" (Ränder bearbeiten) aktivieren und eine Segmentierungslinie wählen, werden
deren Ankerpunkte angezeigt. Zum Bearbeiten der Linie klicken Sie einmal.
Anschließend können Sie die Ankerpunkte an die gewünschten Positionen ziehen.
Wenn Sie weitere Ankerpunkte hinzufügen oder vorhandene Ankerpunkte löschen
möchten, öffnen Sie per Rechtsklick auf die Linie das Kontextmenü. Zum
Rückgängigmachen der vorgenommenen Segmentierungsänderungen klicken Sie mit
der rechten Maustaste.
SOLIX™ Bedienungsanleitung
Ränder ein-
/ausblenden
An
Fenster
größe
Vergrößern/
anpass
Verkleinern
en
