Montáž Kamery - B. Braun Aesculap MINOP InVent Gebrauchsanweisung/Technische Beschreibung

cs
Trokar MINOP InVent 1 se používá s endoskopem 30°
(5 MINOP úhlový endoskop 30°).
►

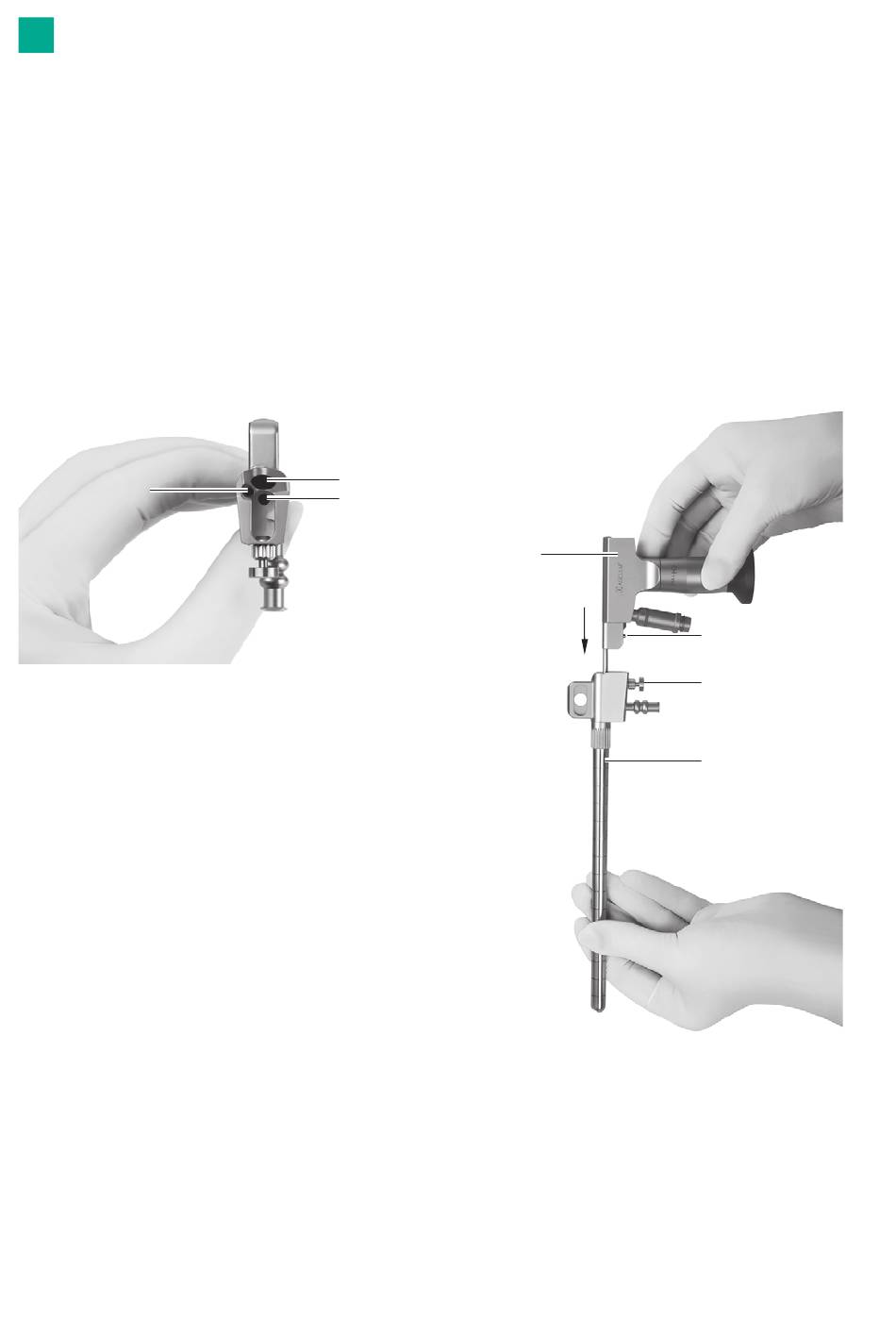

Pro atraumatické uzavření trokaru zaveďte
– obturátor pro optický kanál 8 do optického
kanálu 14 a
– obturátor pro oválný pracovní kanál 7 do pra-
covního kanálu 12, viz Obr. 1.
Proplachovacím kanálem se uskutečňuje trvalé propla-
chování.
Proplachovací kapalina vytéká ven přes velký pracovní
kanál 12 a přes malý pracovní kanál 13, viz Obr. 1.
13
Obr. 1
►
Pro práci volnýma rukama MINOP InVent trokar 1
upevněte s použitím adaptéru ramene držáku 11 a
křídlaté matice 10 k rameni držáku.
Upozornĕní
Endoskop nabízený k systému MINOP InVent je nutno
používat se světelným zdrojem s náhradní výbojkou.
214
6.1
Upozornĕní
Kameru připojte až po zablokování endoskopu v pracov-
ním trokaru!
►
Zajistěte endoskop 5 v trokaru MINOP InVent 1, viz
Obr. 2.
►
Je nutné, aby byl blokovací šroub 6 endoskopu 5 na
stejné straně jako odblokovací tlačítko 3 trokaru
MINOP InVent 1.
12
14
Obr. 2
Montáž kamery
5
6
3
1
