Haltearmadapter Montieren - B. Braun Aesculap MINOP InVent Gebrauchsanweisung/Technische Beschreibung

8.3

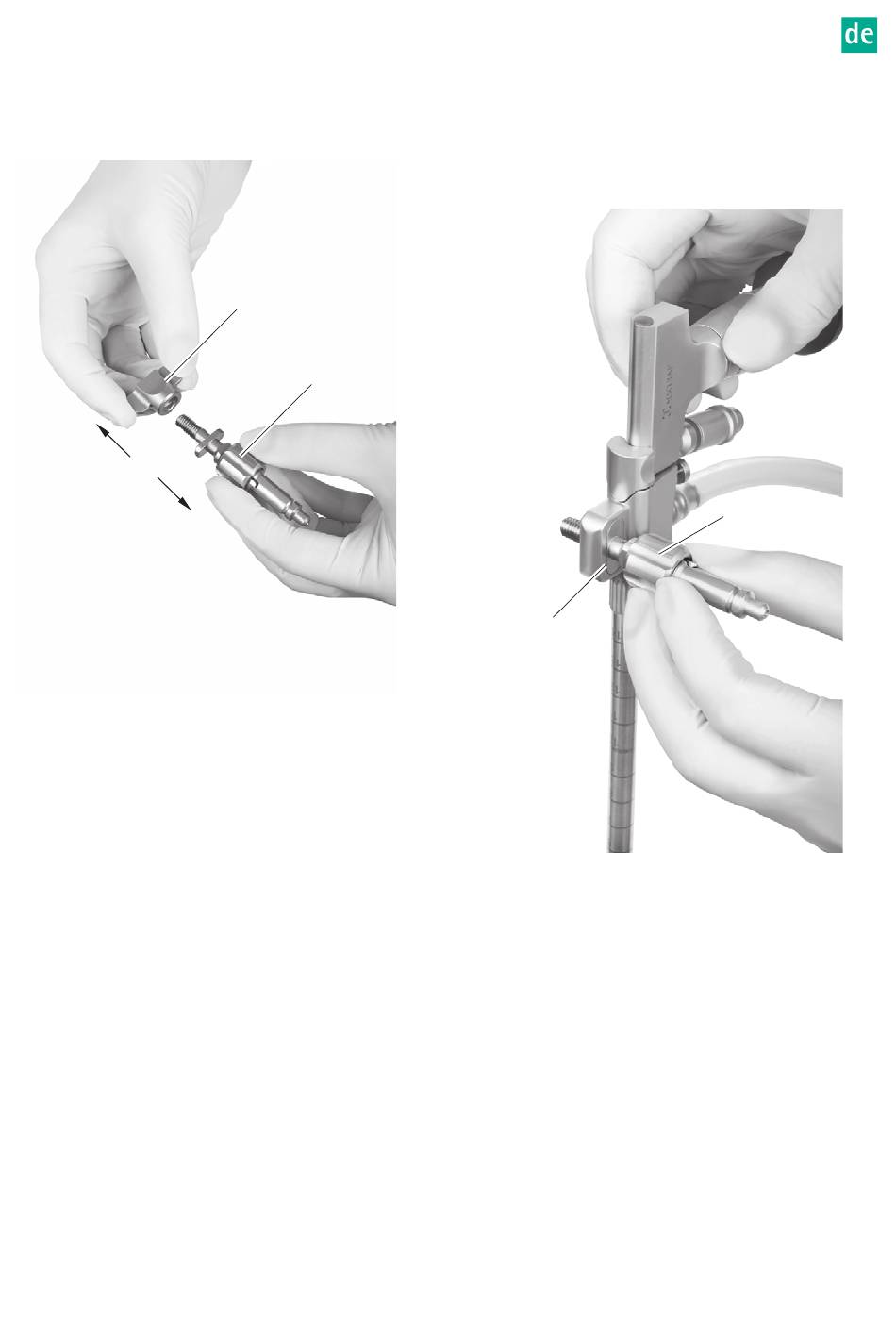

Haltearmadapter montieren

►
Flügelmutter 10
abschrauben, siehe Abb. 17.
Abb. 17
des Haltearmadapters 11
10
11
►
Haltearmadapter 11
(rechts/links) in Bohrung stecken, bis Flansch in die
vorgesehene Nut 2 einrastet, die zur Befestigung
des Haltearms dient, siehe Abb. 18.
2
Abb. 18
wahlweise seitlich
11
