Montage Kamera - B. Braun Aesculap MINOP InVent Gebrauchsanweisung/Technische Beschreibung

de
Der MINOP InVent-Trokar 1 wird mit einem 30°-Endo-
skop 5 bedient (MINOP abgewinkeltes Endoskop 30°).
►
Um das Arbeitsende des Trokars atraumatisch zu
verschließen,
– Obturator für Optikkanal 8 in Optikkanal 14
und
– Obturator für ovalen Arbeitskanal 7 in Arbeits-
kanal 12 einführen, siehe Abb. 1.
Durch den Spülkanal erfolgt eine permanente Spülung.
Der Ablauf der Spülflüssigkeit erfolgt über den Arbeits-
kanal groß 12 und den Arbeitskanal klein 13, siehe
Abb. 1.
13
Abb. 1
►
Für eine Freihand-Bedienung MINOP InVent-
Trokar 1 mit dem Haltearmadapter 11 und der
Flügelmutter 10 am Haltearm befestigen.
Hinweis
Das zum MINOP InVent-System angebotene Endoskop
muss mit einer Lichtquelle verwendet werden, die über
eine Ersatzlampe verfügt.
20
6.1
Hinweis
Die Kamera erst anschließen, wenn das Endoskop im
Arbeitstrokar verriegelt wurde.
►

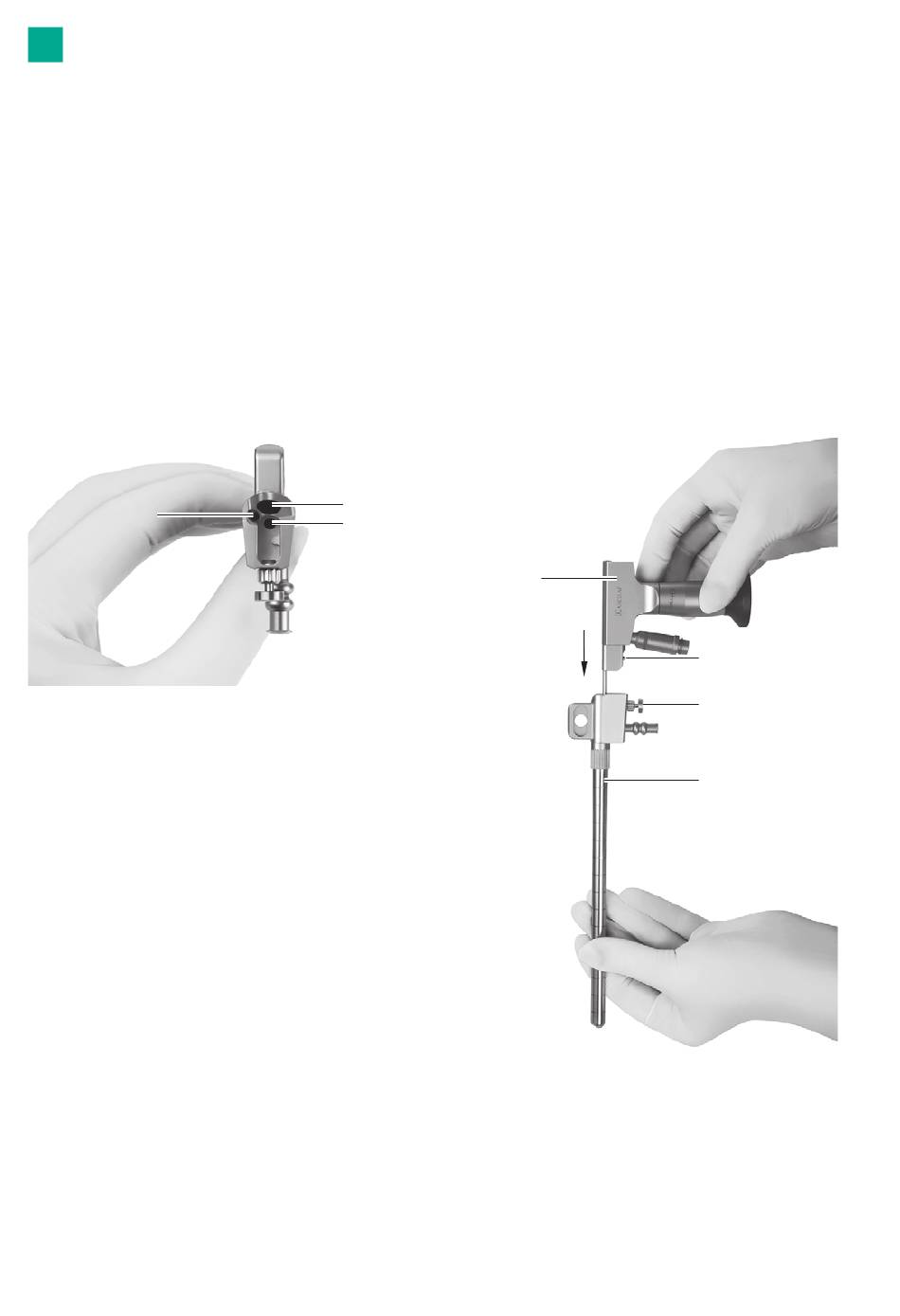

Endoskop 5 im MINOP InVent-Trokar 1 verriegeln,
siehe Abb. 2.
►
Dabei
Verriegelungsbolzen 6 des Endoskops 5 auf der
gleichen
Entriegelungsknopf 3 des MINOP InVent-Trokars 1.
12
14
Abb. 2

Montage Kamera

sicherstellen,
Seite befindet
5
dass sich der
wie der
6
3
1
