Nota
En los vástagos del instrumental de vástago de despla-
zamiento y vástago redondo MINOP InVent se encuen-
tra una marca de aprox. 2 mm. En cuanto dicha marca
supere el extremo proximal del canal de trabajo ova-
lado, el instrumento sobresaldrá del trocar.
El trocar MINOP InVent 1 se maneja con un endoscopio
de 30° 5 (MINOP endoscopio de 30° acodado).
►
Para cerra el extremo de trabajo del trócar de forma
atraumática,
– Introducir el obturador para canal de óptica 8
en el canal de óptica 14 y
– el obturador para el canal de trabajo oval 7 en
el canal de trabajo 12, ver Fig. 1.
Por el canal de irrigación se emite una irrigación per-
manente.
El líquido de irrigación se vierte por un canal de trabajo
grande 12 y un canal de trabajo pequeño 13, ver Fig. 1.
13
Fig. 1
►
Para utilizar el trocar MINOP InVent 1 a pulso,
fijarlo con el adaptador para brazo de soporte 11 y
con la tuerca de mariposa 10 en el brazo de
soporte.
Nota
Los endoscopios ofrecidos para el sistema MINOP
InVent deben utilizarse con una fuente de luz que dis-
ponga de una lámpara de repuesto.
52
6.1
Nota
Conectar la cámara sólo cuando se haya bloqueado el
endoscopio dentro del trócar de trabajo.
►

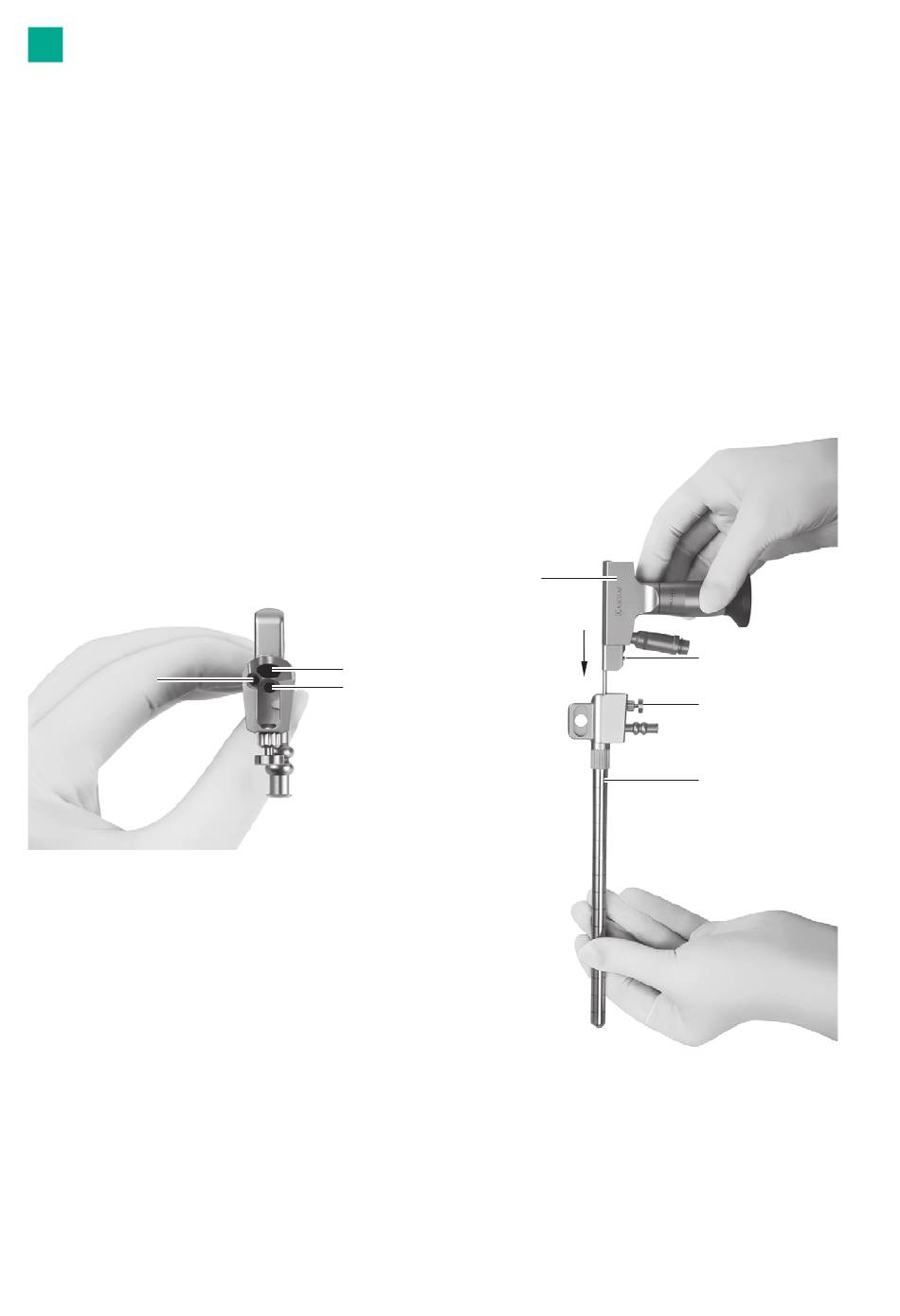

Bloquear el endoscopio 5 en el trocar MINOP
InVent 1, ver Fig. 2.
►
Asegurarse de que el perno de bloqueo 6 del
endoscopio 5 se encuentra en el mismo lado que el
botón de desenclavamiento 3 del trocar MINOP
InVent 1.
12
14
Fig. 2
Montar la cámara
5
6
3
1
