7.4 Adapter van de draagarm demon-
teren
►
Schroef vleugelmoer 10 eraf.
►

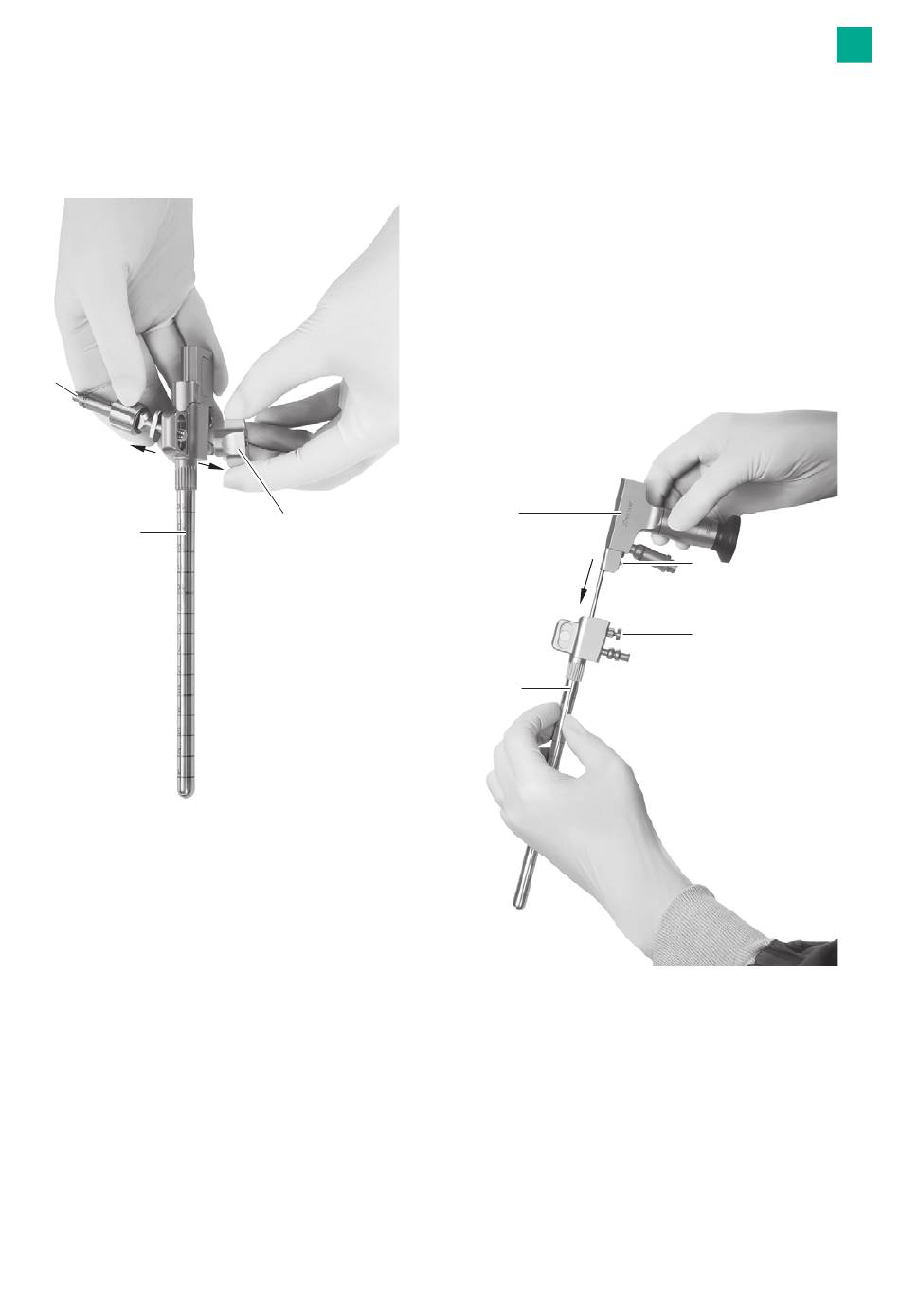

Verwijder draagarmadapter 11, zie Afb. 13.
11
1
Afb. 13
10
8. Montage van de trocart
8.1 Endoscoop/obturatoren invoeren
►
Voor de endoscoop 5/obturator voor het optische
kanaal 8 voorzichtig axiaal de MINOP InVent-
trocart 1 in.
►
Zorg er daarbij voor, dat de vergrendelingsbout 6
van de endoscoop 5 of de vergrendelingsbout 9 van
de obturator voor het optische kanaal 8 zich aan
dezelfde kant bevindt als de ontgrendelingsknop 3
van de MINOP InVent-trocart 1, zie Afb. 14 en zie
Afb. 15.
5
1
Afb. 14
nl
6
3
